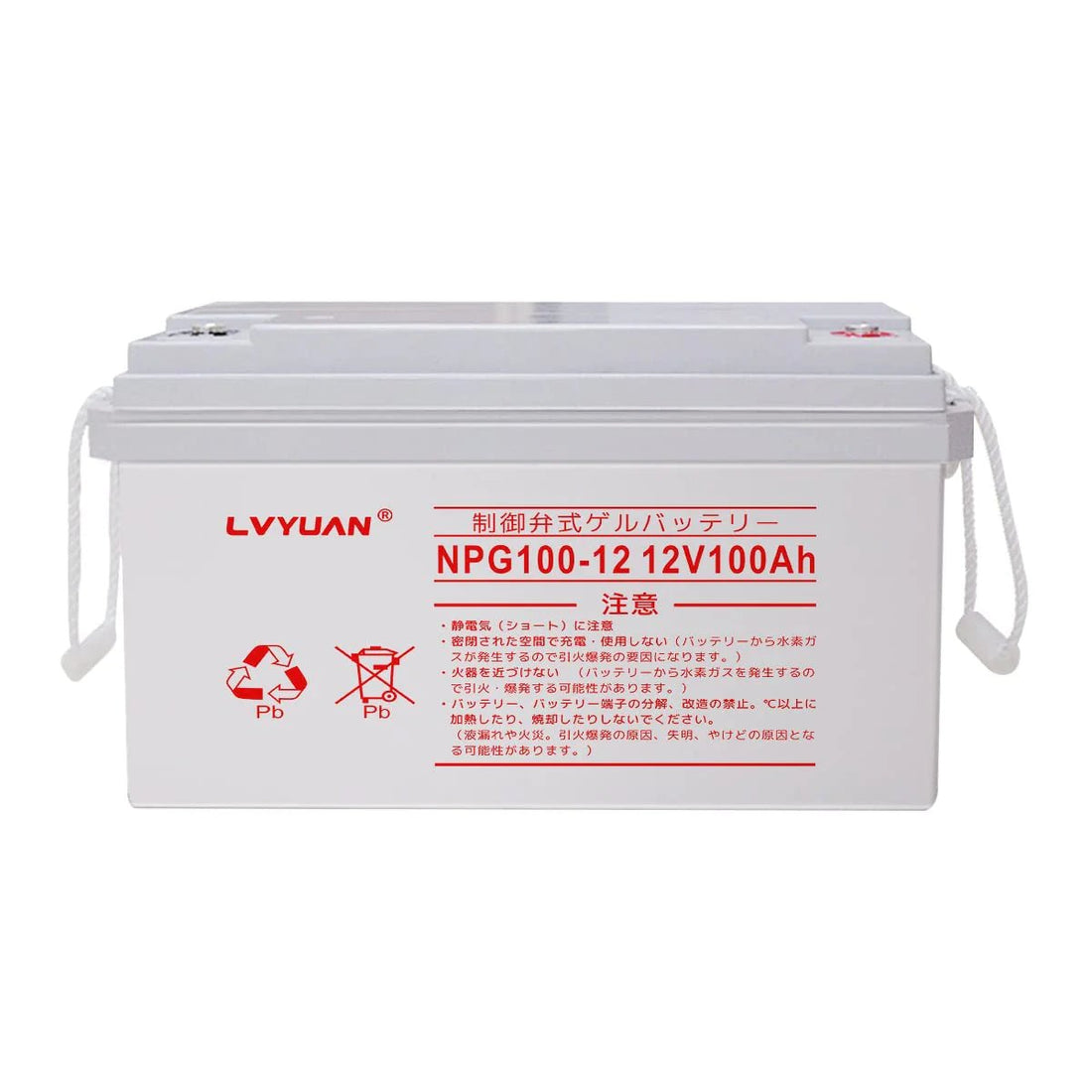

【LVYUAN】太陽光発電システムにバッテリーの直列・並列の注意点をまとめ

前回の記事では、直列接続と並列接続のメリットとデメリットを詳細に説明しました。バッテリーのつなぎ方も意外的に複雑です。今度は引き続き、太陽光発電システムにバッテリーの直列·並列接続について、説明させていただきます。

★過去の太陽光発電関連記事はこちら！★

バッテリー直列·並列の接続方法

バッテリーの直列·並列接続によって、太陽光発電システムの要求される電圧と電流に合わせた容量や出力特性を実現することができます。ただし、バッテリーを接続する際には、なるべく同じバッテリーを使ってください。異なる容量や種類のバッテリーを混在させると、バッテリーの寿命やパフォーマンスに悪影響を及ぼす可能性があります。直列接続では、バッテリーを電池のプラス端子とマイナス端子を順番につなぎます。この接続方式では、バッテリーの電圧が合算されます。例えば、2つの12Vのバッテリーを直列に接続すると、合計で24Vとなります。

一方、並列接続では、バッテリーのプラス端子同士をつなぎ、マイナス端子同士をつなぎます。この接続方式では、バッテリーの容量（電流供給能力）が合算されます。例えば、2つの12V 100Ahのバッテリーを並列に接続すると、合計で12V 200Ahとなります。

バッテリー直列接続時の注意点

まず、直列接続時の注意点から説明します。

電圧の均一性: 直列接続では、各バッテリーの電圧が合算されます。したがって、接続するバッテリーは同じ電圧である必要があります。異なる電圧のバッテリーを直列接続すると、電流が均等に流れず、バッテリーの過充電や過放電につながる可能性があります。

容量の一致: 直列接続では、バッテリーの容量は変わりませんが、電圧が合算されます。したがって、接続するバッテリーの容量（Ah）は同じである必要があります。容量の異なるバッテリーを直列接続すると、容量の小さいバッテリーが過負荷になる可能性があります。

バッテリーの状態: 直列接続する前に、接続するバッテリーの状態を確認することが重要です。バッテリーの寿命や充電状態に差がある場合、接続後にバッテリー間の不均衡が生じる可能性があります。バッテリーの交換が必要な場合は、同じタイプおよび状態の新しいバッテリーを使用することをおすすめします。

適切な配線: 直列接続では、バッテリー間の正しい配線が必要です。プラス端子とマイナス端子を正しく接続し、短絡や逆極性のリスクを回避する必要があります。適切なケーブルおよび端子を使用し、信頼性の高い接続を確保してください。

系統の制約: 直列接続によって得られる合算電圧が、他のシステムや機器の制約に適合するか確認してください。太陽光発電システム全体の動作範囲や電圧要件を考慮し、直列接続による合算電圧がシステムに適していることを確認しましょう。

バッテリー並列接続時の注意点

バッテリーの均等化: 並列接続されたバッテリーの充放電を均等にすることが重要です。バッテリーの状態が異なる場合、バッテリーの寿命に影響を与える可能性があります。均等化は、バッテリーバランス回路や適切な充放電制御システムを使用して実現されます。

適切な保護回路の使用: バッテリーを並列接続する場合、バッテリーに過充電、過放電、過電流などの問題が生じる可能性があるため、適切な保護回路やバランス回路を使用することが重要です。

バッテリー容量の加算: バッテリーの容量は並列接続するときに加算されますが、電圧は変わりません。例えば、2つの12V 100Ahバッテリーを並列接続すると、合計の容量は12V 200Ahになります。

まとめ

ここまでの内容をまとめますと、バッテリーの直列·並列接続のポイントは上記の通りになります。これらの注意点を守ることで、バッテリーの直列接続と並列接続による安全性とパフォーマンスを向上させることができます。ただし、バッテリーの取り扱いには専門的な知識が必要な場合があるため、不安や疑問がある場合は専門家に相談することをおすすめします。
