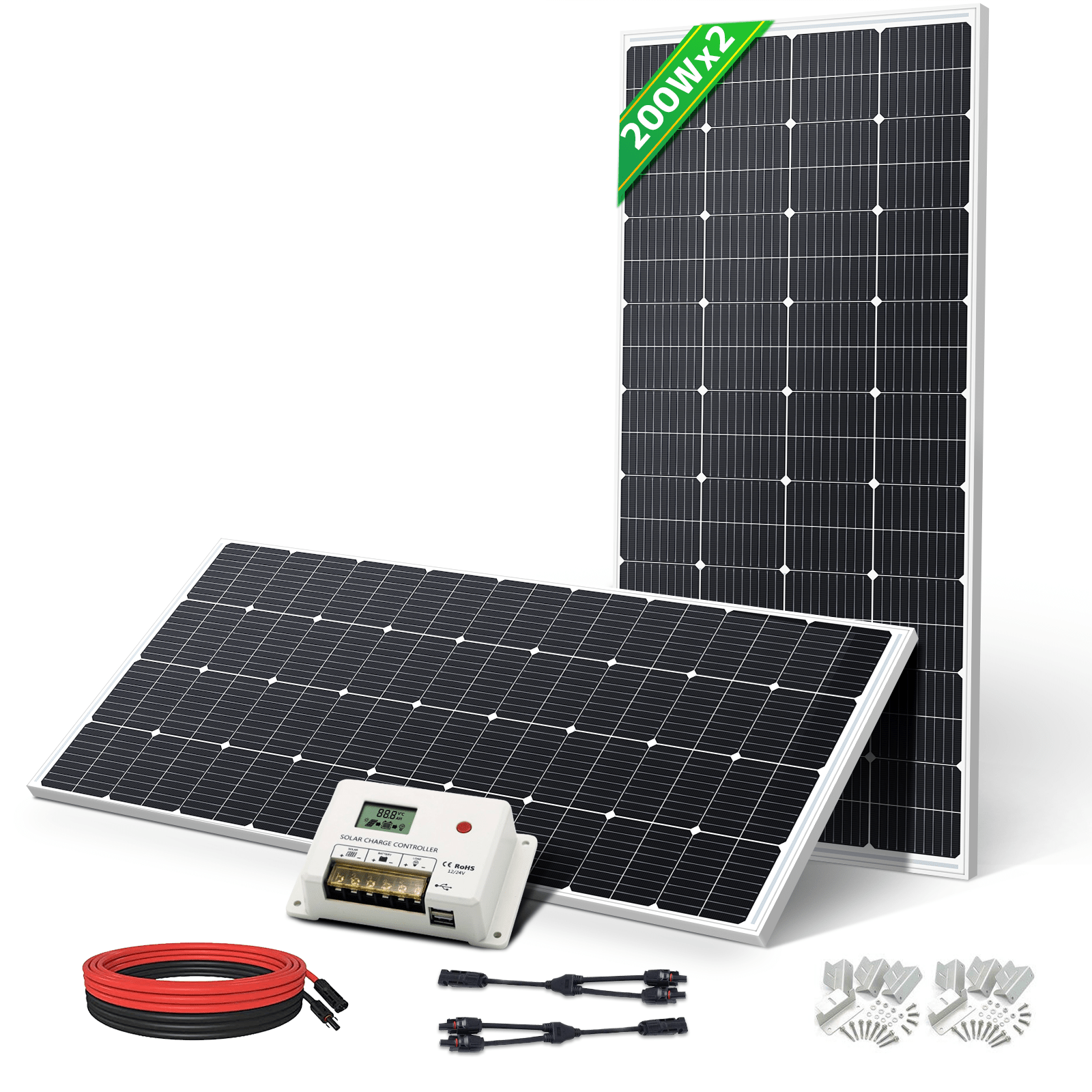

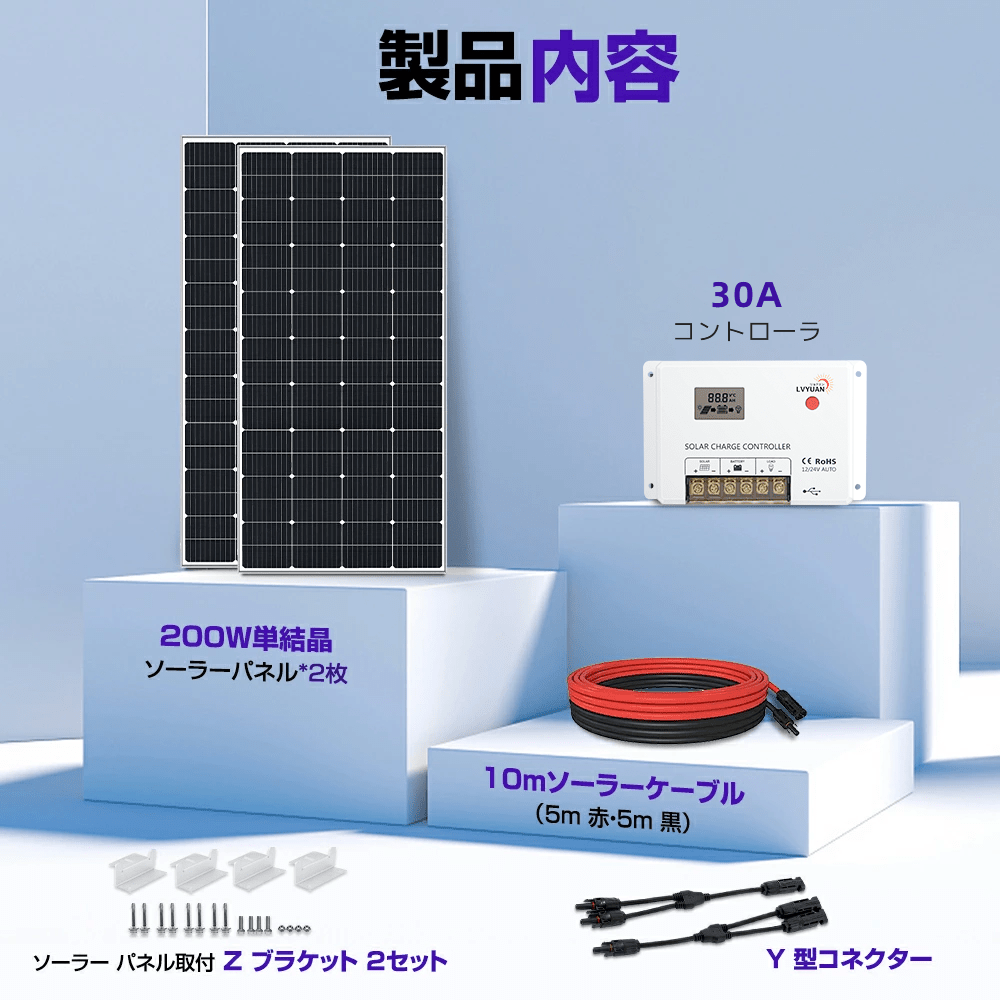

セット内容

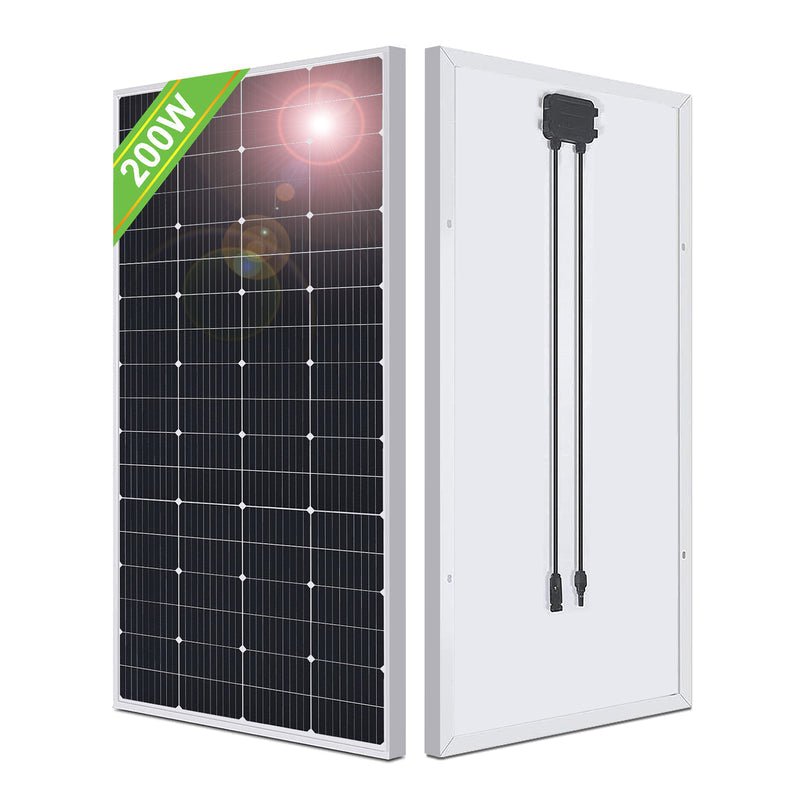

ソーラーパネル

ソーラーコントローラ

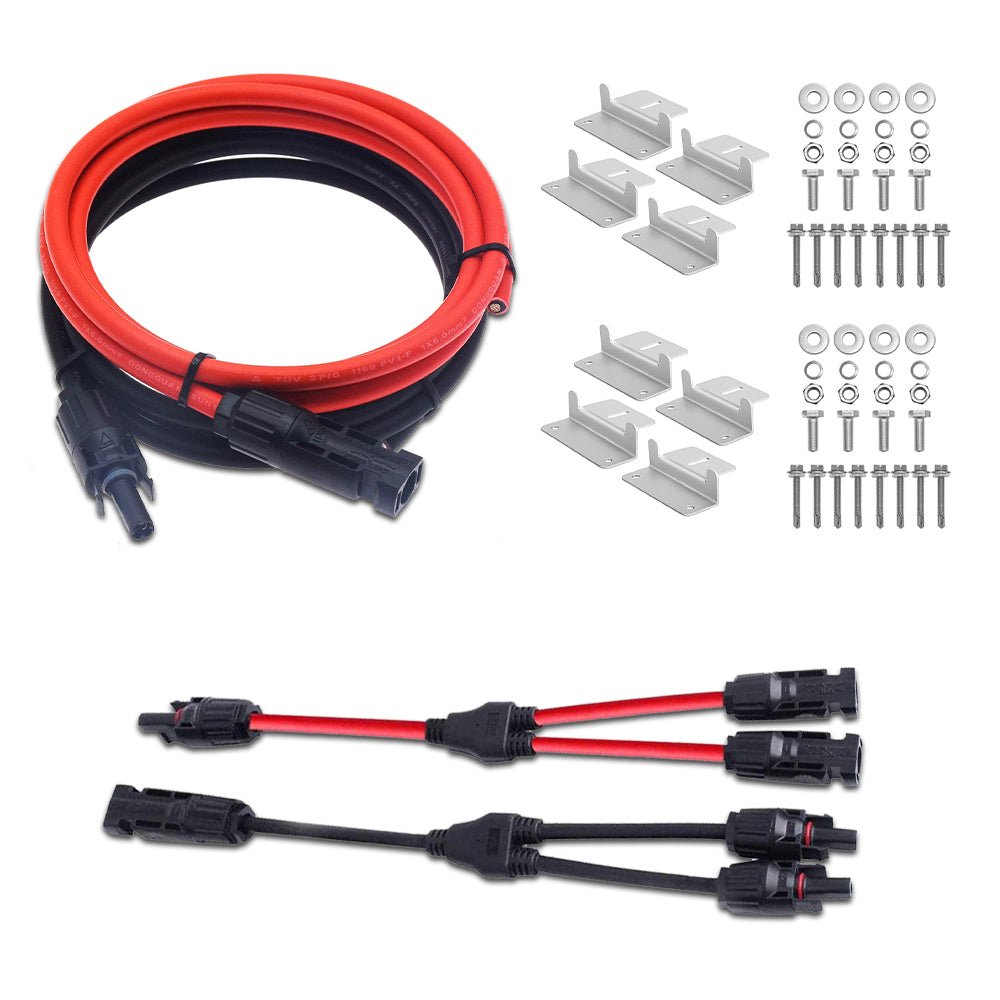

ソーラーパネル部品


ソーラーパネル

ソーラーコントローラ

『SDGs』で快適な暮らしを
革新的な最新変換効率が高い最先端の単結晶セルで、現状最高レベルの発電効率を確立し、性能とサステナビリティの生活を実現!

大量購入の場合は弊店までご連絡ください、さらに割引させて頂きます。

耐久性に優れた最先端セル
【短冊状セルで設計することで故障原因を排除する最新技術】
細長いセルの長編面で接合されているので変換効率が高く、狭い面積でムラのない発電を確立してます。特殊技術で隙間なく張り合わせ、脆弱なリボン(金属箔)を使わない構造なので、セルの破損又はこのはんだ付けリボンの不具合による故障原因を設計段階からなくしています。

全並列回路構成
【全並列回路による日陰性能向上】
パネルの電気回路が独自の並列で独立したセル列を採用し、電流が止まらないように設計されているため、部分的な影や汚れに強い設計になっています。この独自の電気的アーキテクチャーでは、きわめて小さな発電ロスで、電流が連続的に得られるため、長手方向(奥行きがある方向)に設置された際にも高い充電パフォーマンスを発揮します。

ホットスポットに強く
ご存じのように太陽光発電の発電量は、太陽から放射されるエネルギーの量である「日射量」によって決まります。太陽光発電システムに不具合を生じさせる恐れのある『ホットスポット』に強いパネルで新電気設計を導入し、影になりやすい条件下であっても発熱量は従来のモジュールの半分で、低い温度係数を維持することで、モジュールの耐久性と共に発電量を高めること実現できました。

耐久性
「単結晶パネル」は最も初期に開発された太陽光パネルです。初期に作られた=古いのではなく、改良を継続されていてなお研究が進んでいる為に発電効率・耐久性が高いのが特徴です。風圧(2400Pa)および積雪荷重(5400Pa)に耐える抜群の耐久性で日本の気候に合致しています。

適用性
災害時、キャンプ、移動住宅の非常電源、ボートまたは温室用の、主電源および独立型ソーラーパネルシステム用の基本部品です。あなたの考え一つで漁船など船舶、車、アウトドア、ご家庭など、幅広くご使用できます。

家庭用DIY発電用に

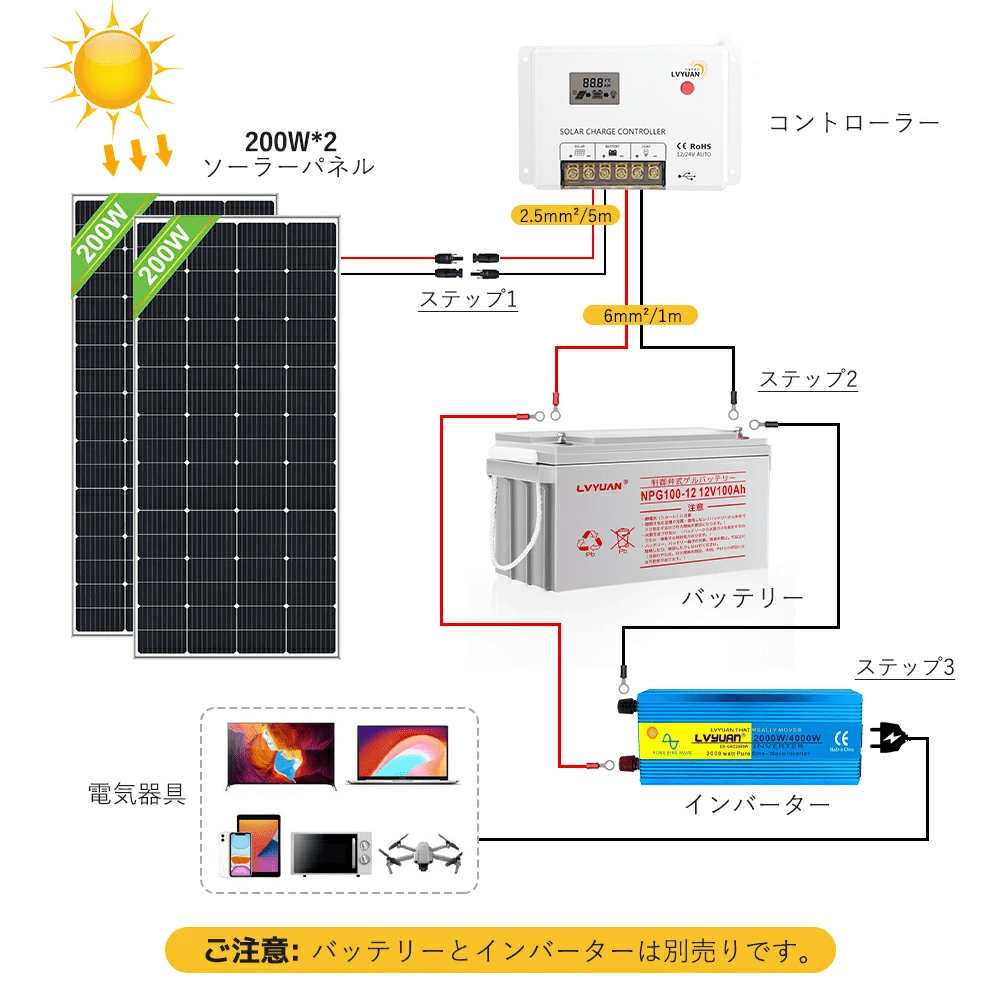

12Vバッテリー蓄電地を組み合わせることで、日当たりが良い庭や作業エリアでソーラーパネルを充電し、電源がつながっていないオフグリッドでの使用に一役。
※このソーラーパネルの並列の特性を生かすため、設置は横置きがお薦めです。

製品の特徴
1.変換率21%の変換効率が高い最先端の単結晶シリコンセルパネル

2.車と同じ強化ガラスは、非常に高い太陽光透過率と低光反射率、発電効率の向上

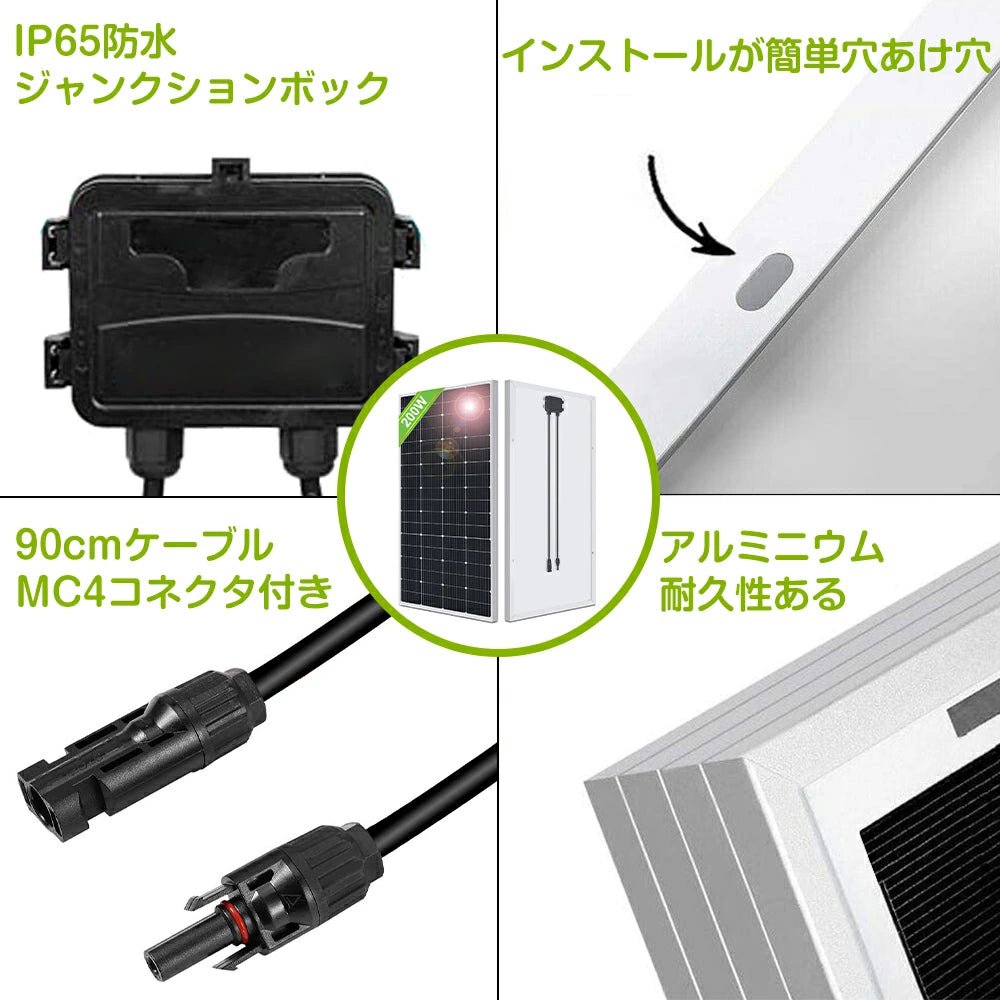

3.ジャンクションボックスは防水・防塵性能はIP67となっており、異物やホコリの侵入を完全に防ぐだけでなく、バイパスダイオード(日陰または弱いパネルを過熱や潜在的な損傷から保護するために、ソーラーパネルアレイに組み込まれている電子部品)搭載です。

4.この製品は強化ガラスソーラパネルで、コントローラーやバッテリーとの使用で組み合わせることにより、いつでもどこでも自由に充電ができ、住宅の非常電源、キャンピングカー、屋外、キャンプ、ヨット、街路灯、オフグリッド(太陽光発電)などのさまざまな使用が可能です。

製品出力保証に関して
LVYUANのソーラーパネルは、世界基準である太陽光発電モジュール試験および認証規格に準拠して製造されています。このことは、人為的な損傷や自然災害での損傷を除き、製品の納品日から10年間の品質保証と定格電力の83%以上の電力による25年間のリニア出力保証が太陽光発電モジュール試験※1により実証されています。

※1.太陽電池モジュールの出力(性能)に示された公称最 大出力に対して、10年で90%未満、または25年で85%未満

製品について瑕疵のない状態で使用される前提で初期劣化(測定誤差含む)と一定の劣化率により算出され、その保証期間の出力劣化を保証するというものです。

安 心して長く使ってもらうために業界トップクラスの長期保証や、高い耐久性・品質をお届けします。太陽光パネルの設置や使用方法にも影響されますので、経年劣化は起こりますがパネルの発電量は以下のように、リニア出力保証を実証しています。

経過年数 出力保証値
10年 90%
11年~15年 85%
16年~25年 80%

ご注意
・ソーラーパネル表面に落ち葉や砂埃など、汚れによりソーラーセルが長時間影で隠れてしまう場合、電気抵抗が大きくなることで電流が流れにくくなり、局所的に高温になる「ホットスポット現象」が発生する恐れがあります。「ホットスポット現象」が発生した場合、局所的に表面温度が100℃以上になり、不良や故障、最悪の場合火災となる恐れがあります。定期的にパネル表面を確認し、汚損が見受けられた際には清掃を行ってください。

・電圧が「30V(ボルト)」を超えるソーラーシステムの設置を行う場合、電気事業法施行令第1条に基づき、電気工事士による取り付けが義務付けされています。

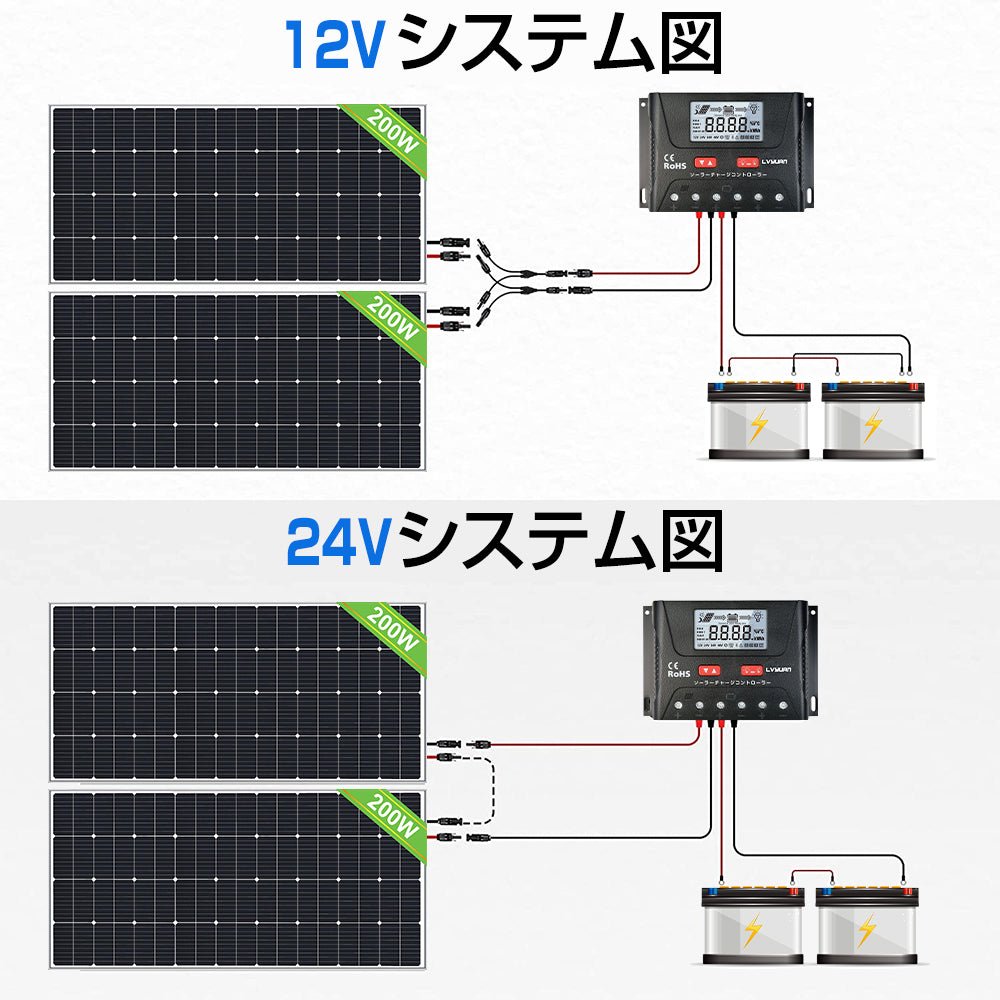

(※24V用システムを設置する場合、動作電圧は36Vになるため電気工事士による取り付けが必要です。電圧が30Vを超える設置を個人で行った場合による事故や破損、故障に関する責任は、一切負いかねますこと、予めご了承くださいませ。)


弊社の製品に関するご質問等がございましたら、お気軽にお問い合わせください。
※土・日曜日及び祝日の場合は、返事が遅くなる場合がありますので、是非ご了承くださいませ

Q:連結接続は同じ消耗電力のパネルであれば大文夫でしよか?

A:基本仕様が異なるパネルの接続はお勧めいたしません。どうしても接続をこ希望の場合は、それぞれのパネルの電気仕様を確認してください。

電圧値が近い場合、並列での接続を勧めします。

電流値が近い場合、直列での接続おすすめします。

並列の場合、必ず逆流防止ダイオードをお取り付けください。



Q:8月の晴天時ですが発電量が4月頃よりも落ちています。どうしてですか?

A:ソーラーパネルの発電効率が最もよい外気温は25℃となります。

真夏や真冬になる時発電効率が落ちる特性があります。



Q:他社のポータブル電源に充電可能でしょか?

A:市販のポータブル電源には基本的にチャージコントロが内蔵しておりますので、別途チャージコントローラーを接続する必要がありません。ポータブル電源のPV入カ電圧/電流範囲をメーカー側にお問い合わせください。ソーラーパネルの仕様が範囲内であれば、接続可能です。

Tips:チャージコントローラーを使用する場合、MPPTの方式で97%~99%の変換率になり、PWMの方式で70%の変換率になります。

Q. 太陽光パネルの発電効率に影響する要因について

A.1.実際の発電量は太陽光の放射の強さによって異なります

2.ソーラーパネルを屋外で使用する場合、バックシートから水蒸気が侵入し、EVAが加水分解することにより、酢酸イオンが発生、セル内部回路の電圧が高くなり、電気性能が劣化して出力が急低下する場合がございます。

3.ソーラーパネル設置方法:傾きや角度により、同環境下でも太陽光の吸収量が異なり、発電量に差が生じる場合があります。 (設置角度は、太陽光がソーラーセル面に直接当たるように設置してください(推奨角度:南西に向かって10°)

4.天候による低下:ソーラーパネルの発電量は太陽の放射強度によって変動するため、天候によって発電量が異なります。雨や曇りなど、太陽光の照射強度が著しく低下した場合、セルの太陽光吸収量が減少し、発電量が少なくなります。

5.パネル表面の汚れ:砂やほこりなどの付着により、5%~10%ほど発電効率が低下する場合がございます。また、汚れなどが固着し、影となり発電が正常に出来ない場合、セルの一部の電気抵抗が大きくなってしまい電流が流れにくくなる場合がございます。これを「ホットスポット現象」といい、電気抵抗が大きくなるため、局所的に温度が上昇し、パネル劣化や故障の原因となる恐れがございます。

6.接続ロス:直列接続を行った場合セルの電流差により、電流にロスが生じる場合があります。並列接続の場合、セルの電圧差による電圧ロスが発生し、複合接続を行った場合には約8%以上のロスが生じる場合がございます。

7.結晶シリコン系のソーラーパネルでは、温度が1℃上昇すると、最大出力と開放電圧が約0.04%ほど低下し、短絡電流が0.04%増加する場合がございます。 温度による発電量への影響を避けるため、ソーラーパネルを設置する場所は風通しの良い換気がされた場所

に設置をしてください。

8.温度係数:シリコン結晶系ソーラーパネルの温度係数は-0.4%~-0.45%/℃となっており、単結晶セルの温度係数は多結晶セルと比較して小さい傾向にあります。 外部環境温度の変化や動作時のソーラーセルの発熱により、セル温度が上昇し、ソーラーセルの発電量が低下することがあります。

9.バッテリーの充電・放電効率は、ソーラーパネルの変換率により変動します

10.線路損失:導電性が高く、できるだけ太さに余裕のある接続線を使用し、直流回路(DC)と交流回路(AC)の線路損失は5%以内にしてください。また、接続線だけでなく、接続コネクタにも十分に注意して設置してください。

11.その他の要因:コントローラー・インバーターの変換効率、コントローラーの充放電回路の電圧降下はシステム電圧の5%を超えないようにしてください。 インバータの効率は、95%以上のものの使用を推奨しております。

12.ソーラーパネルの発電状況確認

ソーラーパネルの発電状況や不良などを確認する際には下記環境のもとで測定を行ってください。(推奨環境下でない場合、本体の状態を正確に測定できない場合がございますので、必ず推奨環境のもとで測定を行ってください。)

動作環境:自然光のない試験環境、周囲温度25℃、照度1000W/m2、大気質AM=1.5;被試験セルの温度は25℃を超えないこと。

※セルの接続線には内部に一定の電気抵抗があり、電力の一部を消費するため、導電ロスにより値が若干異なる場合がございます。

ポータブル電源

Q. 内蔵電池の寿命はどのくらいですか?

A. 明確な製品寿命はございませんが、充電→給電を1サイクルとして、800サイクルまではパフォーマンスに変化なくお使いいただけます。800サイクルを超えると、軽微にパフォーマンスが低下します。

Q. 一度の充電でどのくらい使用できますか?

A.使用状況や方法で詳細に異なるものとなります。また、内蔵バッテリーは3ヵ月で約5%ほど蓄電量が自然放電されます。保管する際には必ず本体電源をオフにし、3ヵ月に一度程度、 電源を入れ通電チェックを行うことを推奨しております。長期間無通電状態で保管された場合、バッテリーの劣化により使用できなるケースがございます。

Q. 製品保証はありますか?

A.通常、製品品質に起因する故障や不良に限り、無償での1年間修理・交換保証を提供させて頂いております。また、ご購入から7日以内に商品レビューを投稿して頂いたお客様にありましては、無償保証サービスを3年間に延長提供させて頂いております。

(※延長をご希望の方は事前にご連絡くださいませ)

Q. 使用できない電化製品はありますか?

A.本製品は定格AC出力600W/ピーク出力1000Wとなっております。定格消費電力が600W以内かつピーク出力1000W以内の電化製品であれば、数値上お使いいただけます。しかしながら、電化製品メーカーにより、表示されている消費電力やピーク出力が実際の数値と異なる、または不安定に変動する場合がございます。特定の電化製品にてお使いいただけない場合、保証サービスによる返品対応などは致しかねます。

Q. 本体を充電しながら電化製品を使用できますか?

A.本体を充電しながら電化製品をお使い頂くことも可能でございます。その場合、本体内蔵バッテリーに常時電気が流れ続けることになり、バッテリーの劣化を早める恐れがございますので、充電中は電化製品をご使用頂かないことを推奨しております。

Q. 本体充電完了後も充電し続けても大丈夫ですか?

A.通常、製品品質に起因する故障や不良に限り、無償での1年間修理・交換保証を提供させて頂いております。また、ご購入から7日以内に商品レビューを投稿して頂いたお客様にありましては、無償保証サービスを3年間に延長提供させて頂いております。

(※延長をご希望の方は事前にご連絡くださいませ)

Q.  ポータブル電源の選び方

A.ポータブル電源のバッテリー容量は「Wh(ワットアワー、1時間の消費電力)」という数値で表します。

例えば、消費電力100Wの液晶テレビを2時間使用した場合の消費電力

 100W(0.1kW) × 2時間 =200Wh

消費電力100Wの液晶テレビを2時間使いたい場合は、200Whのバッテリー容量が必要ということになります。

LVUANには600Whと1000Whの容量のポータブル電源があります。



※注意

一部機器の起動電力は、突入電流が発生するため、公称消費電力の3~7倍で計算する必要があります。この上限値を超えた場合、電気回路が自動で調整され、電力が低減される、もしくは保護装置が起動し、自動で電源が遮断されることがあります。

よく使われる電化製品の消費電力

製品

消費電力

スマートフォン

5~30W

電気毛布

50~80W

車載冷蔵庫

60~300W

炊飯器

100~300W

ミキサー

100~400W

エアコン

400~3200W

ドライヤー

600~1200W

電子レンジ

1000~1450W



使用例)

LVUANポータブル電源 600W (消費電力600W以内の電化製品の使用の際)

ポータブル冷蔵庫、扇風機、電気毛布、スマートフォン、サーキュレーターなど。

LVUANポータブル電源 1000W (消費電力1000W以内の電化製品の使用の際)

炊飯器、電子レンジ、ポータブル冷蔵庫、扇風機、電気毛布、スマートフォン、サーキュレーターなど。

ポータブル電源のご使用に際し

◗ はじめてご使用になられる際には、本機の充電を十分に行ってからご使用ください。

◗ 充電池が空の状態で長期保管すると、性能が劣化したり、充電ができなくなる場合があります。本

機を長期保管する場合には、定期的に60%~80%を目途に充電を行ってください。

◗ LVUANのポータブル電源は、0℃~40℃の温度範囲でお使いの機器に電力を供給します。動作温度がこの範囲外にある場合など、本製品が動作しない可能性があります。 これは故障ではございませんので、範囲内の温度で適切にご使用いただきますようにお願いいたします。

◗ 一部のご利用になられる機器の動作電力は、公称電力の3~7倍に従い計算する必要があります。この上限値を超えた場合は、電気回路が自動的に調整され、出力電力が低減される、または保護装置が起動し、自動遮断されます。

◗ ご利用になる機器が使用範囲内で会っても1部機器は正常に動作しない可能性があります。この場合は、その製品のご利用をお控えいただくか、使用される機器のメーカーに入力電力の確認をお勧めいたします。

◗ 出力される電力が15W未満の場合、バッテリー残量が正しく表示されない場合があります。

◗ 本製品は個人に安全に関係し使用する、消費電力の大きな設備に給電できません。例えば、医療機器、核施設設備、CPAP(シーパップ)、宇宙関連の製ぞ物などです。上記設備の使用後、機械故障や火災など個人の安全を脅かす事後に関しての責任は取りかねますのでご了承ください。

ソーラーパネル

Q:連結接続は同じ消耗電力のパネルであれば大文夫でしよか?

A:基本仕様が異なるパネルの接続はお勧めいたしません。どうしても接続をこ希望の場合は、それぞれのパネルの電気仕様を確認してください。

電圧値が近い場合、並列での接続を勧めします。

電流値が近い場合、直列での接続おすすめします。

並列の場合、必ず逆流防止ダイオードをお取り付けください。



Q:8月の晴天時ですが発電量が4月頃よりも落ちています。どうしてですか?

A:ソーラーパネルの発電効率が最もよい外気温は25℃となります。

真夏や真冬になる時発電効率が落ちる特性があります。



Q:他社のポータブル電源に充電可能でしょか?

A:市販のポータブル電源には基本的にチャージコントロが内蔵しておりますので、別途チャージコントローラーを接続する必要がありません。ポータブル電源のPV入カ電圧/電流範囲をメーカー側にお問い合わせください。ソーラーパネルの仕様が範囲内であれば、接続可能です。

Tips:チャージコントローラーを使用する場合、MPPTの方式で97%~99%の変換率になり、PWMの方式で70%の変換率になります。
