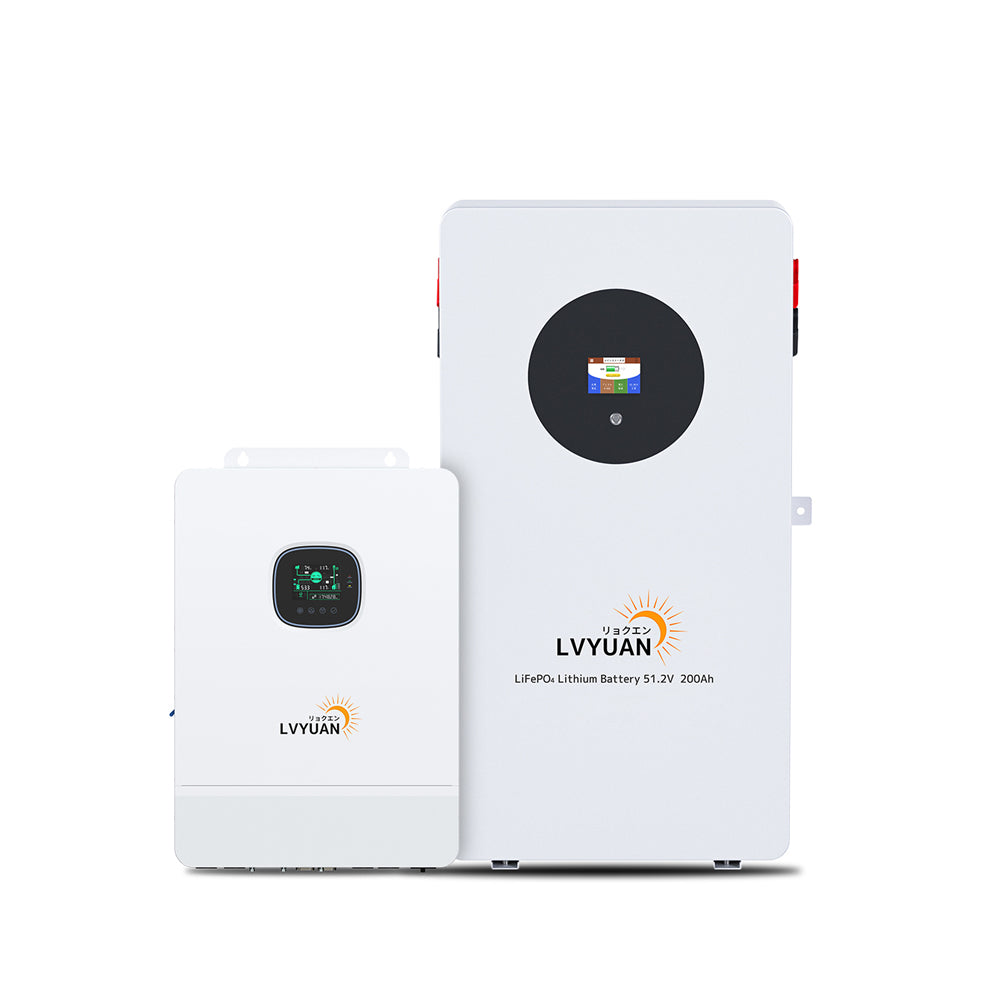

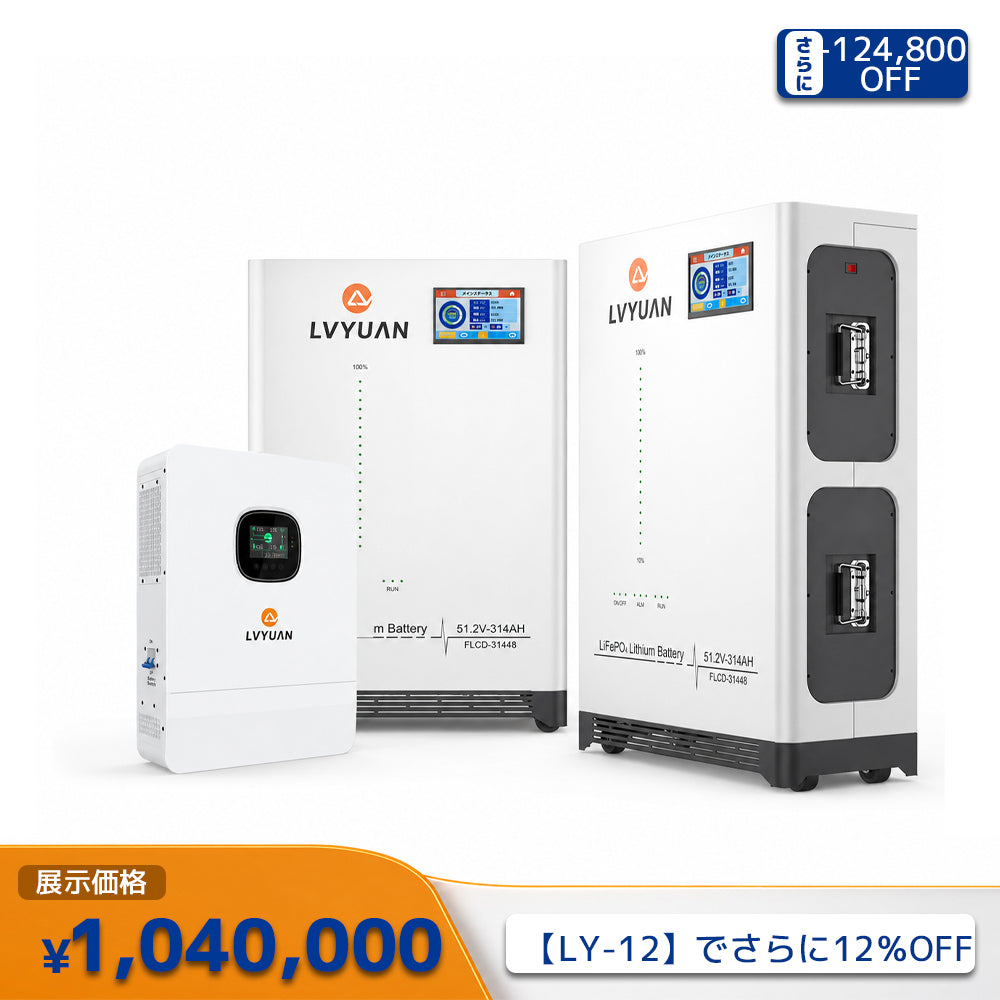

LVYUAN 8000W単相3線式ハイブリッド発電・蓄電システム 51.2V系LiFePO4バッテリー

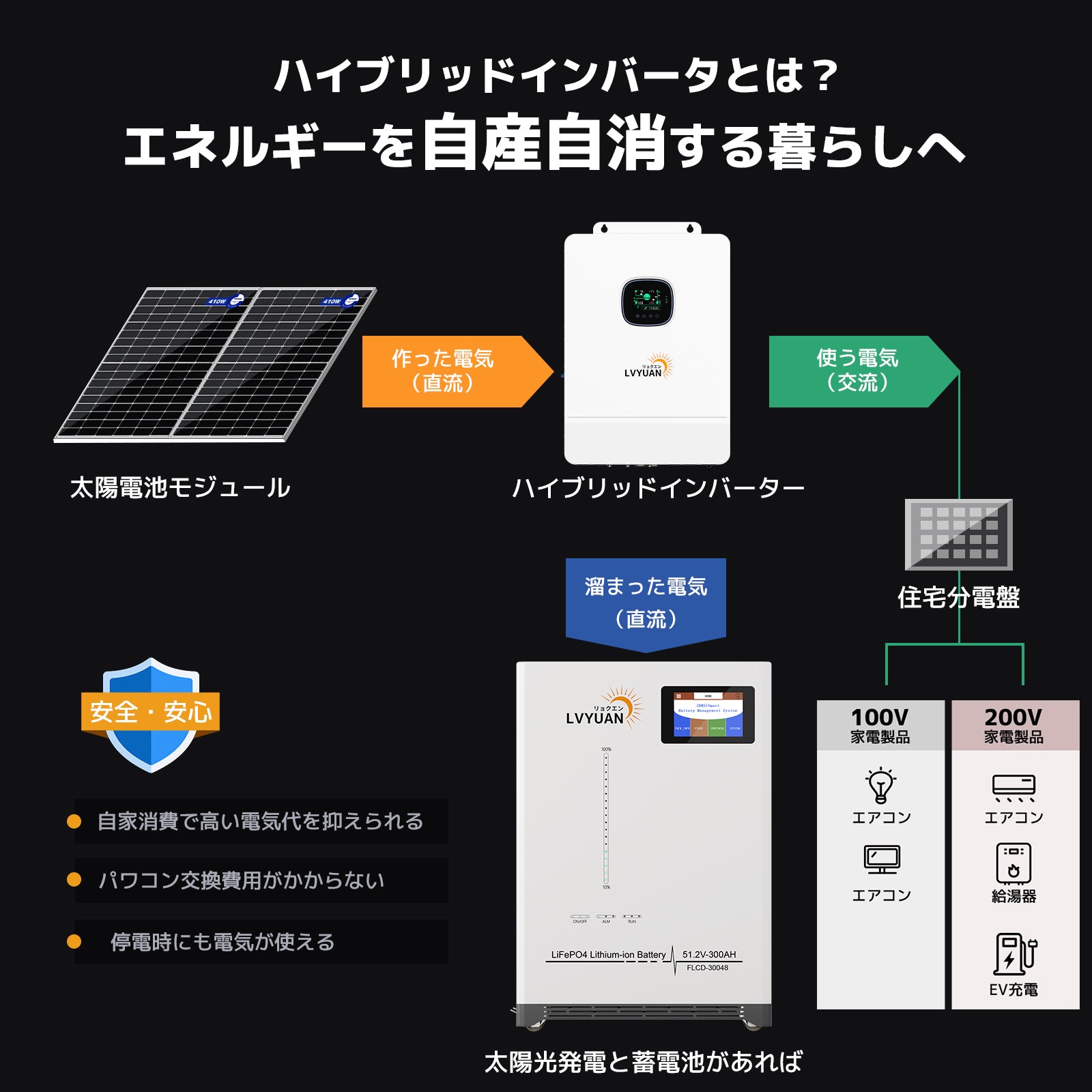

LVYUAN社製8000W単相3線式ハイブリッドインバーターとLiFePO4バッテリー （200Ah / 300Ah）、410wのソーラーパネル （12枚 / 24枚）と共に利用いただくことでAC100v入力、単相三線式の蓄電・発電システムを構築できます。先進的な48Vバッテリーシステムを採用しており、高い安全性、エネルギー効率、汎用性、使いやすさが期待できます。太陽光で発電した電力と商用電源（家庭用電源）を合わせて蓄電池に供給し、状況に合わせて蓄電した電力を最適な形で電力を供給することができ、電気料金の削減だけでなく停電時に電力の供給を行える。オトクな運用を自動で行います。（設置時の初期設定は必要です）

【セット購入お買い得】

1、自由な組み合わせ: ハイブリッドインバーターとLiFePO4バッテリーの容量を自由に組み合わせできます。
2、位置の変更: LiFePO4バッテリーとハイブリッドインバーターの位置を自在に変更できます。
3、簡単なメンテナンス: メンテナンスが容易で、簡単に修理できます。

10.24KWH蓄電量/4.92KWH発電量（増減可能）

8000W単相3線式ハイブリッド発電・蓄電システムの実力
ハイブリッド インバーター側： 8000W単相3線式ハイブリッド インバーターは最大11500Wのソーラー入力サポートしています。

ソーラーパネル側：410w＊12枚＊4時間（日照時間） ≈  20kWh
バッテリー側：1台の 200Ah51.2V系グレードAセル 5.12kWhLiFePO4バッテリー（DOD100％可能）

パッケージ内容
8000Wハイブリッドインバーター一台
410wソーラーパネル十二枚
10.24kWhLiFePO4 バッテリー 一台
ソーラー延長線両端MC4コネクター付き 11AWG / 4mm²
ソーラー パネルMC4延長ケーブル 9AWG/6mm²

15.36KWH蓄電量/9.84WH発電量（増減可能）

8000W単相3線式ハイブリッド発電・蓄電システムの実力
ハイブリッド インバーター側：8000W単相3線式ハイブリッド インバーターは最大11500Wのソーラー入力サポートしています。

ソーラーパネル側：410w＊24枚＊4時間（日照時間） ≈ 40kWh

バッテリー側：1台の 51.2V系グレードAセル 15.36kWhLiFePO4バッテリー（DOD100％可能）

パッケージ内容
5000wハイブリッドインバーター一台
410wソーラーパネル十二枚
5.12kWhLiFePO4 バッテリー 一台
ソーラー延長線両端MC4コネクター付き 11AWG / 4mm²
ソーラー パネルMC4延長ケーブル 9AWG/6mm²

LVYUAN 単相三線式ハイブリッド インバーター

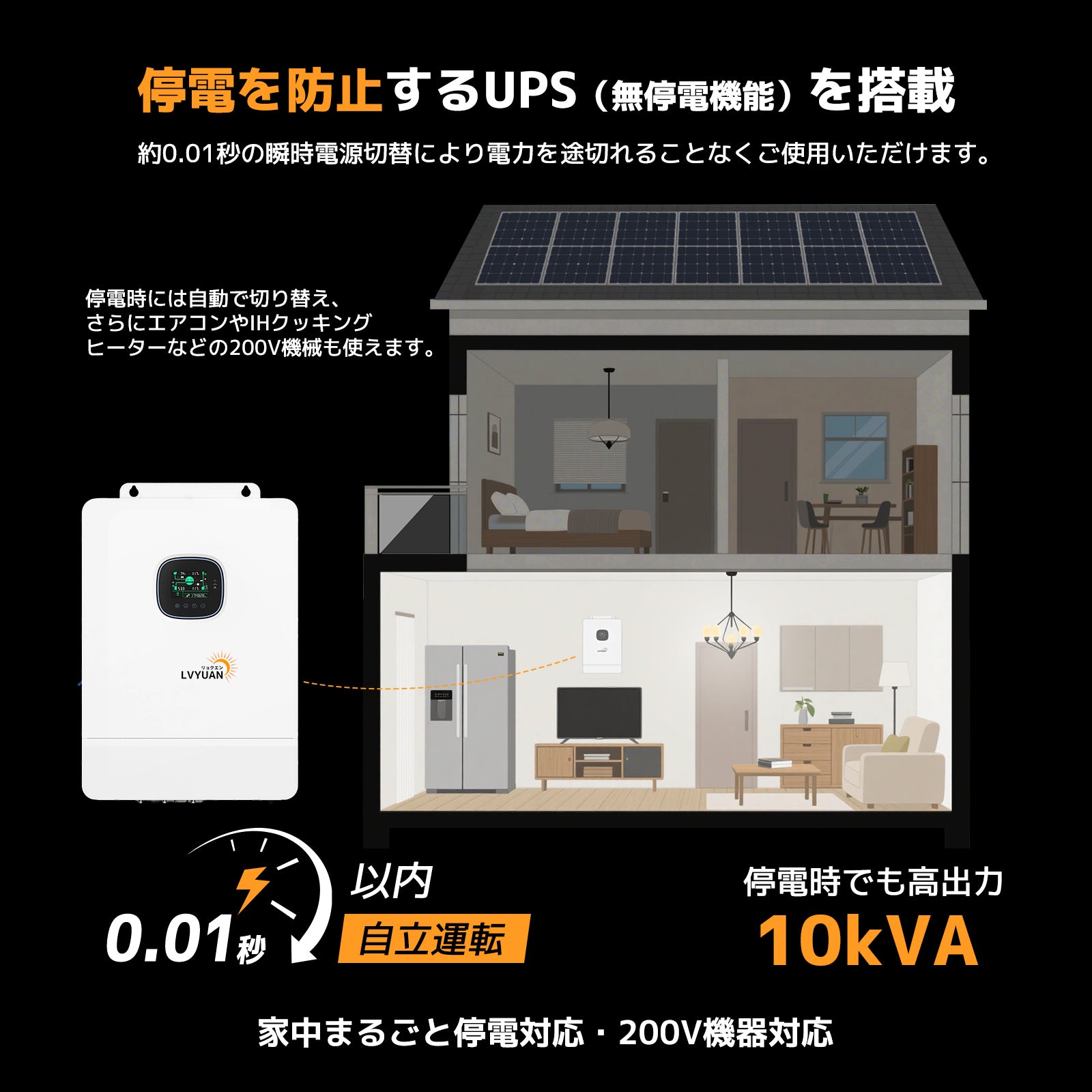

LVYUAN 単相3線式ハイブリッドインバーターは充電電流最大200Aソーラーチャージャーコントローラーと高品質な純正弦波インバーターを組み合わせた革新的なモジュールです。従来のパワコンと違い、PVエネルギーが不十分の場合に、電力グリッドからのAC電力を使用してバッテリーストレージを充電することもできます。単相3線式インバーターは、100V〜120Vの機器と200V〜240Vの機器の両方に対応できます。家中まるごと使える「全負荷」、使いすぎを防げる「特定負荷」の2種類、既存の家庭用配電システムに容易に適合させることができます。

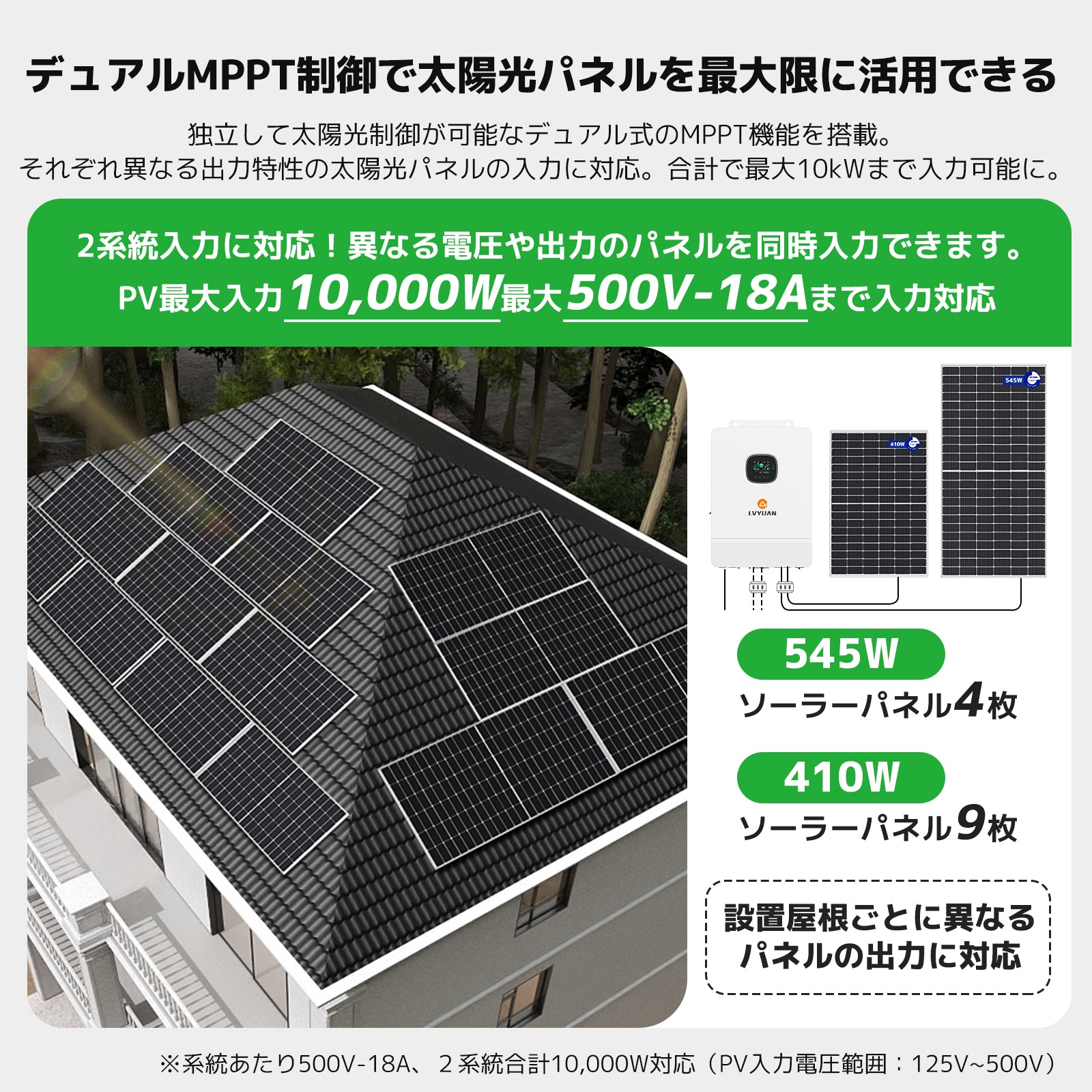

【デュアルPV充電ーー11,000W PV入力で家庭や中小規模の施設に最適。】

LVYUAN 単相3線式ハイブリッドインバーターは効率99.9%、2つの最大電力点追跡（MPPT）充電コントローラーが搭載され、異なるPVアレイからの電圧や出力を独立して最適化できるため、柔軟なシステム設計が可能です。最大22Aの電流を2つの回路で持つデュアルMPPTで、ハイパワーモジュールに適切に適合させ、最大PV11000W出力で、複数の太陽光パネルからの入力を最適化し、より高い充電効率を実現することができます。

【100V/200V出力】

LVYUAN単相3線式ハイブリッドインバーターは単相/スプリットフェーズに対応し、負100Vと200Vの両方の電圧を出力することができます。多様な電力供給ニーズに対応可能で、エネルギー効率の向上や再生可能エネルギーの活用を促進する上で非常に重要な役割を果たしています。

スプリットフェーズモード：
出力電圧範囲(L-N)：100〜120Vac、120Vac；
出力電圧範囲(L-L)：200〜240Vac、240Vac

単相モード：
出力電圧範囲(L-N)：100〜120VAC、120VAC

【タイムスロット充放電】

LVYUAN単相3線式ハイブリッドインバーターは時間に合わせた充電と放電機能を備えており、時間帯別充放電設定機能により、電気使用量をピーク時・オフ時にバッテリー放電とメインバイパス電源モードの時間帯を切り替えることができます。電気代安い時間を選んで充電・電気代高い時間を選んで放電。

【知的なメンテナンス】

専用のリチウムイオン電池BMSデュアルアクティベーションで、付属されたLiFePO4 バッテリーのの使用容量をリアルタイムで表示できます。これにより、ユーザーはバッテリーの電力状況を明確に把握し、電力の使用と充電時間をより効果的に計画で、システムの長期的な安定性を確保します。

【安全保護・ 安心保証】

ハイブリッド インバーターはオールランド360°全方位保護をはじめ、短絡保護、過電圧および低電圧保護、過負荷保護、逆保護などを含む完全な保護機能を搭載されています。内部には効率的に熱を可変速ファンで放出し、システムの寿命を延長する可変速ファン搭載です。 LVYUAN ハイブリッド インバーターはIEC、UL、EN、FCC、RoHSなど国際安全認証獲得し、LVYUANは2年保証提供を提供しております。 日本語取扱説明書付き。

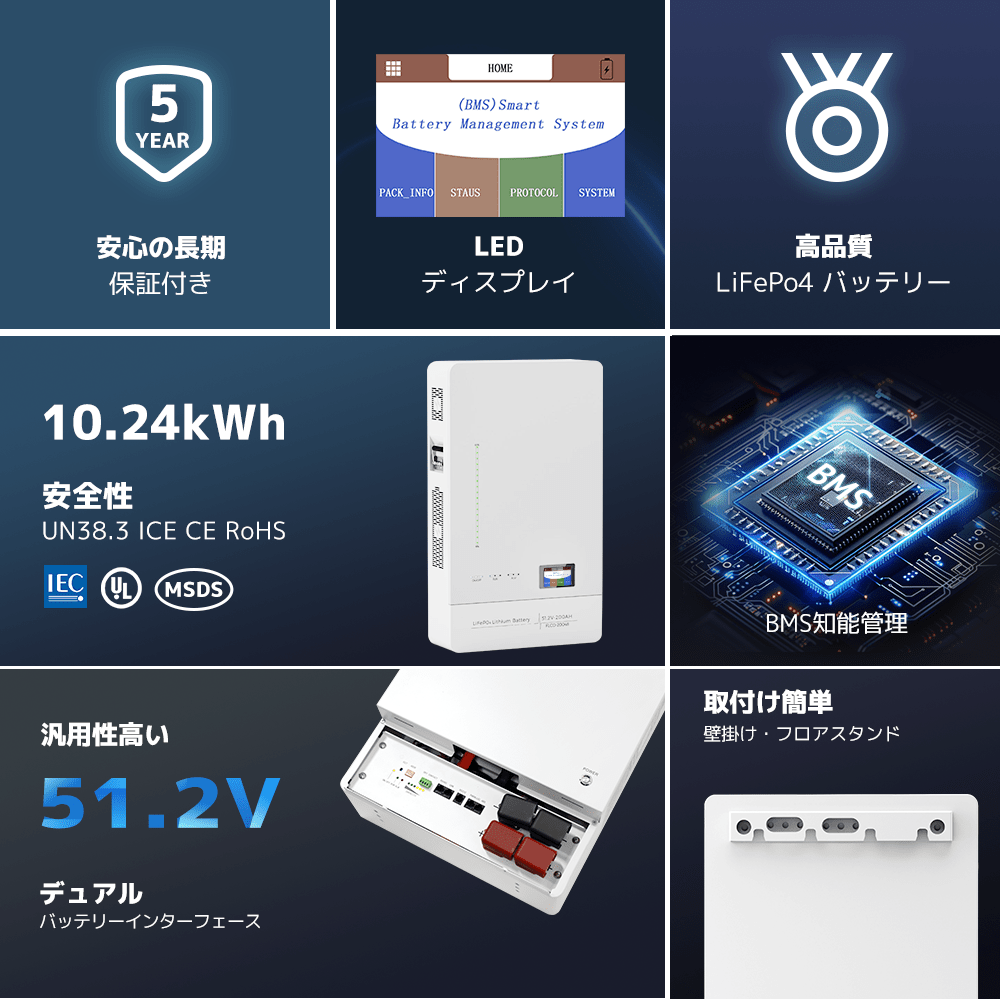

リン酸鉄リチウムイオンバッテリー（10.24kWh・15.36kWh）

【自動車用レベルで性能と安全性が備えたLiFePO4グレードAセル】

LVYUAN LiFePO4バッテリーは、厳格な国際認証であるIEC、UL、MSDS、UN、ENなどを取得し、優れた安全性が保証されています。厳正な基準により製造された高い品質のバッテリーセルである「Grade-A（グレードA）※」のみを採用し、高いパフォーマンスによりサイクル回数やセル寿命の向上を実現します。さらに、5年間の製品保証が提供されており、長期にわたり安心してご利用いただけます。

【信頼性の蓄電システム】

LVYUAN LiFePO4バッテリーは、200AのBMSと10000Wの出力を備えており、ハイブリッドインバーターと組み合わせて、太陽光で発電した電力と商用電源（家庭用電源）を合活用して、大型家電製品如電子レンジやエアコンなどを同時に動作させることも可能で、長期間の停電に備えており、電力の過剰消費を防ぐことができます。

【優れたライフサイクル】

LVYUAN LiFePO4バッテリーは同じ大きさの鉛蓄電池の3~4倍のエネルギーを蓄えることができます。しかも、鉛蓄電池の重さのわずか1/3になり、取り付けも移動もより便利になります。4000サイクル以上の優れた寿命、約25年間使用できる長寿命です。放電深度が100%DODの状況で4000サイクルでき、1日に1回充放電しても10年まで使えます。放電深度によって、サイクル回数がもっと長くなれます、80%DODで6000サイクル、60%DODで15000サイクル実現できます。

【高効率の51.2Vシステム】

LVYUAN LiFePO4バッテリーの高電圧（51.2V）システムでは、同じ電力量を送るために必要な電流が少なくなるため、ケーブルの太さを抑え、エネルギー損失を減らすことができます。家庭用エネルギー貯蔵システム、再生可能エネルギーシステム、産業用電力システムなど、多岐にわたる用途で優れたパフォーマンスを発揮します。

【通信プロトコル互換性の強さ】

LVYUAN LiFePO4バッテリーは異なるハイブリッド インバーター（規定電圧内）がうまくに連携し、データを共有し、システムの動作を調整できるように、通信プロトコルの互換性が強いです。高性能、長寿命のリン酸鉄リチウム電池ストレージモジュールです。モジュール構造を採用して、それぞれの間に内部でスマートBMSシステムと統合され、簡単に拡張でき、45Kwhバッテリーパックに組み合わせることができます。

＊注意2：LVYUAN 51.2V200Ah LiFePO4リチウムバッテリーの最大充電電流は100Aなので、ハイブリッド インバーターと接続する際に、PVチャージ、ACチャージ、またはハイブリッドチャージを100Aに抑えてください。これはLiFePO4（リン酸鉄リチウム）バッテリーの安全性と寿命を保護するためです。
理由：充電電流が過剰に高いと、バッテリー内部の化学反応が過度に促進され、バッテリーの温度が上昇します。この熱はバッテリーの寿命を短縮し、さらにはバッテリーの安全性を損なう可能性があります。特にLiFePO4バッテリーは高温に強い傾向がありますが、過剰な熱はそれでも問題を引き起こす可能性があります。

そのため、バッテリーメーカーは通常、バッテリーの仕様に合わせて適切な充電電流を推奨します。この場合、51.2V200Ah LiFePO4リチウムバッテリーの最大充電電流が100Aであるとされています。この制限を守ることで、バッテリーの性能や安全性を最大限に引き出し、長期間の使用を確保することができます。したがって、ハイブリッドインバーターを接続する際に、PVチャージ（設定番号36）、ACチャージ（設定番号28）、またはハイブリッドチャージ（設定番号7）を100Aに抑える必要があります。これにより、バッテリーが過剰な充電電流にさらされるリスクが低減され、安全かつ効率的なシステムの運用が可能になります。

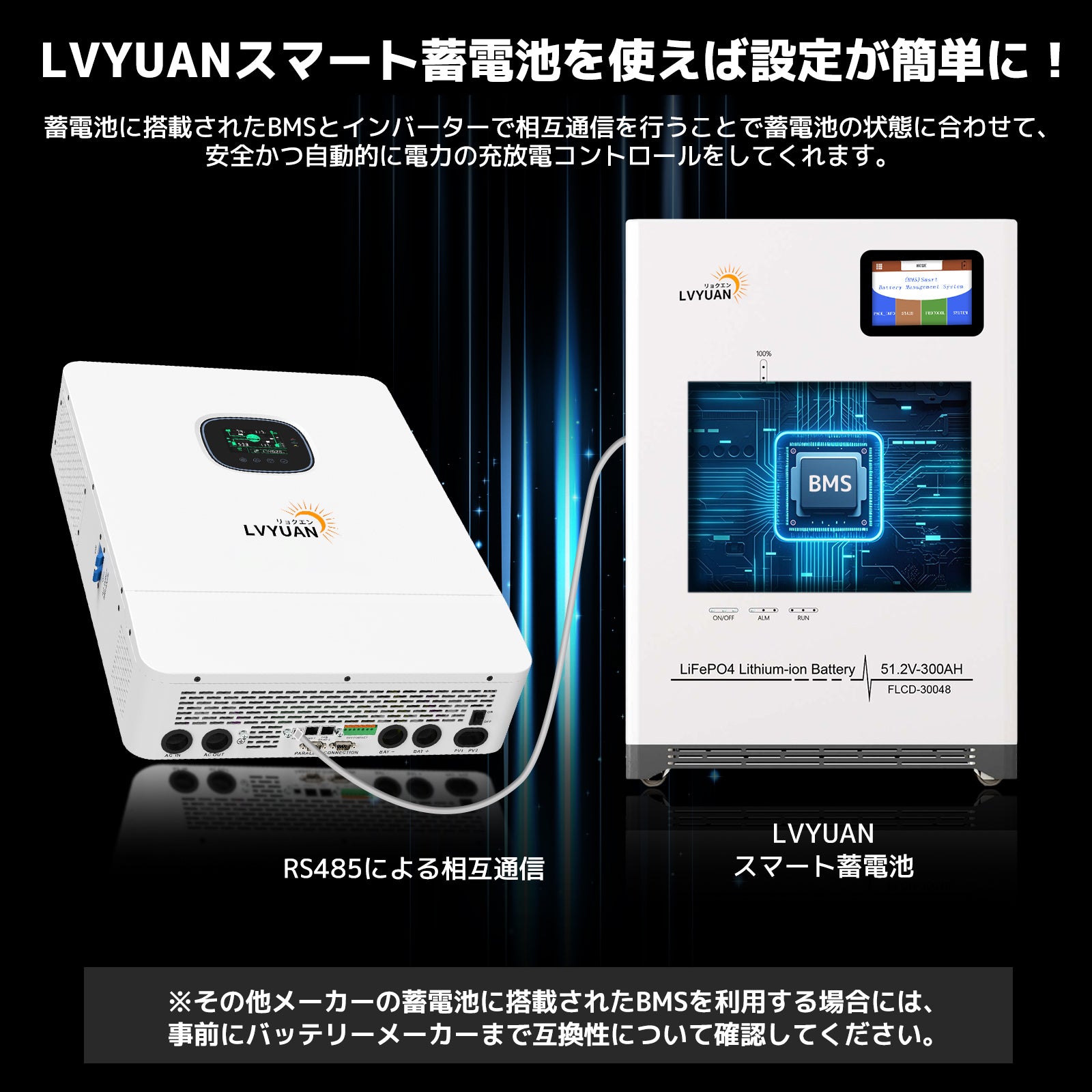

＊注意3：BMS通信およびバッテリー設定
1）バッテリーに付属されたBMS通信線をインバーターと接続し、次は以下のパラメーターを設定してください。

設定項目08：L16➡設定項目32：485➡設定項目33：WOW➡設定項目58〜62：充放電設定
設定項目58：放電アラームSOC設定
設定項目59：放電停止 SOC設定
設定項目60：充電停止 SOC設定
設定項目61：商用電源切替SOC設定
設定項目62：インバータ出力切替 SOC設定

2）BMS通信がない場合、商用電源から太陽光発電への切り替え、および太陽光発電から商用電源への切り替えは、オフグリッドインバーターがバッテリー電圧を判断して行うため、電圧の設定に関しては以下の手順に従う必要があります。
1、【15】<【12】<【14】<【35】<【09/11】
2、【04】<=【14】<【35】
3、【37】＜【05】

410Wソーラーパネル（増減可能）

【耐久性に優れた最先端セル】

21.5％高変換効率の細長いセルの長編面で設計されています。太陽光のエネルギー変換効率が高く、狭い面積でむだのない発電を確立します。特殊技術で隙間なく張り合わせ、高い安定性で脆弱なリボン（金属箔）を使わない構造で、従来のPET/SEWN材料を使用したソーラーパネルと比べて長期の屋外での使用に適しています。

【全並列回路・日陰でも発電】

パネルの電気回路が独自の並列で独立したセル列を採用し、電流が止まらないように設計されているため、部分的な影や汚れに強い設計になっています。この独自の電気的アーキテクチャーでは、きわめて小さな発電ロスで、電流が連続的に得られるため、長手方向(奥行きがある方向)に設置された際にも高い充電パフォーマンスを発揮します。

【22.2％の高転換率】

最新の光電転換技術が応用されており、安定した発電性能力、高効率光電変換率を実現しました。全並列回路による日陰性能が飛躍的に向上させ、効率的な単結晶セルパネルで製造されています。

【ホットスポットを防止】

太陽光発電の発電量は、太陽から放射されるエネルギーの量である「日射量」によって決まります。太陽光発電システムに不具合を生じさせる恐れのある『ホットスポット』に強いパネルで新電気設計を導入し、影になりやすい条件下であっても発熱量は従来のモジュールの半分で、低い温度係数を維持することで、モジュールの耐久性と共に発電量を高めること実現できました。

【耐久性も抜群】

改良を継続されていてなお研究が進んでいる為に発電効率・耐久性が高いのが特徴です。風圧（2400Pa）および積雪荷重（3600Pa）に耐える抜群の耐久性で国内の気候に最適なモデルです
※該当の貨物が大型のため、個人様名義宛でご指定先への配送が難しくなりますご注文者様が法人様である場合には法人名義、法人様でない場合には、営業所止めでの配送、またはお客様にて任意の法人名義をご連絡頂けますと幸いでございます。
