System Configuration

系統用蓄電所を構成する5つの中核設備

LVYUAN（リョクエン）のコンテナ型系統用蓄電所は、 蓄電池コンテナ（BESS）、PCS（蓄電池用パワーコンディショナ）、 昇圧変圧器、高圧受配電設備・開閉装置、EMS・制御システムを中心に構成されています。 各設備を連携させることで、充放電、電力変換、昇圧、系統連系、 運転監視までを一体的に制御します。

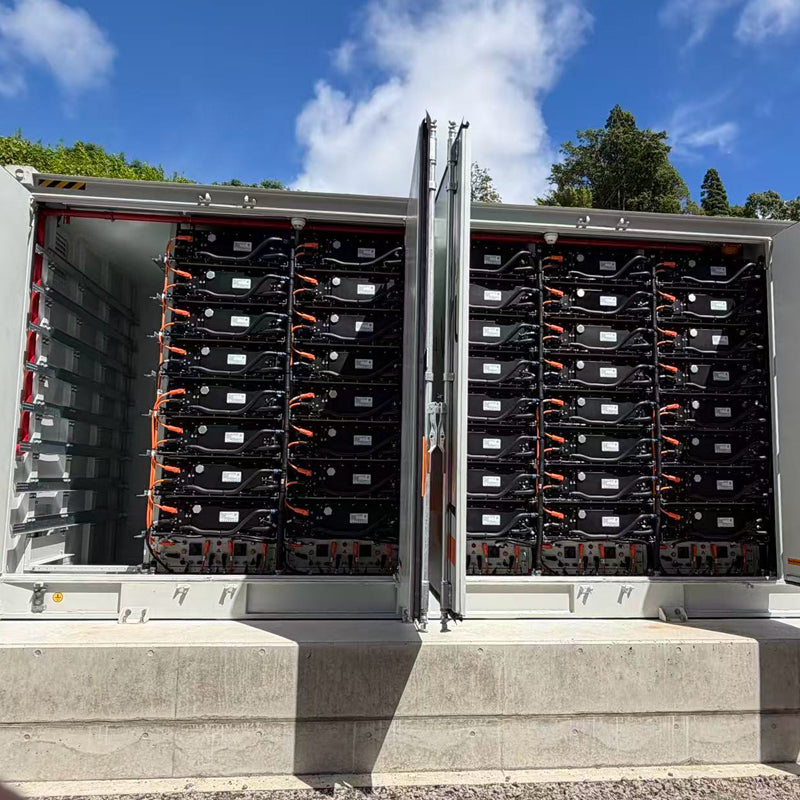

蓄電池コンテナにはEVE製蓄電池セルを採用し、バッテリーパック（PACK）、 BMS、液冷式温度管理システム、火災検知・消火システムなどを一体化しています。 BMSによるセル電圧・温度・SOCの監視、液冷システムによる温度差の抑制、 異常の早期検知と保護制御により、安全性、安定性、長期運用性および メンテナンス性に配慮した設計です。

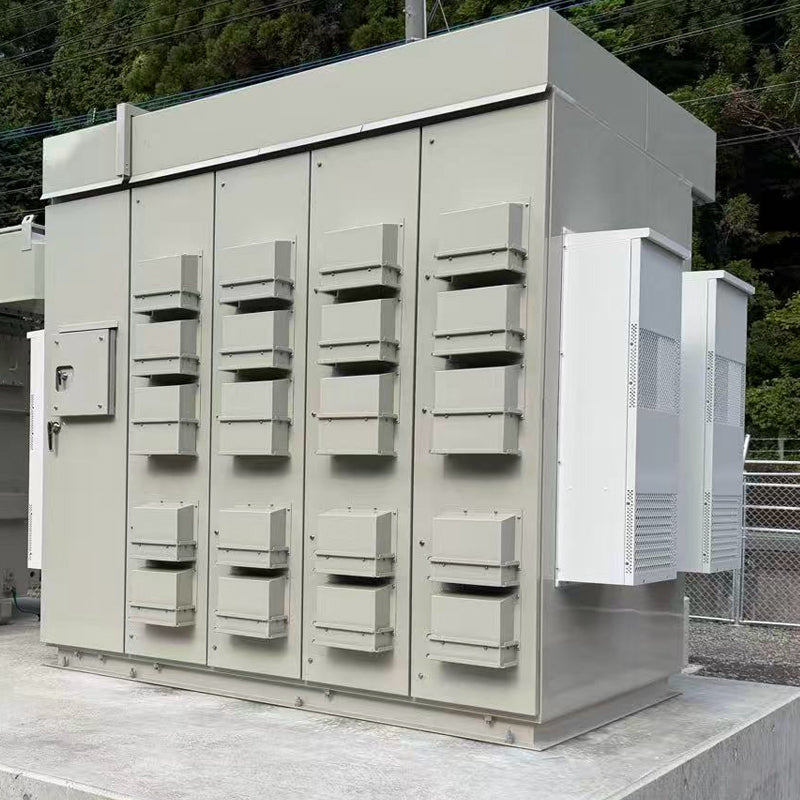

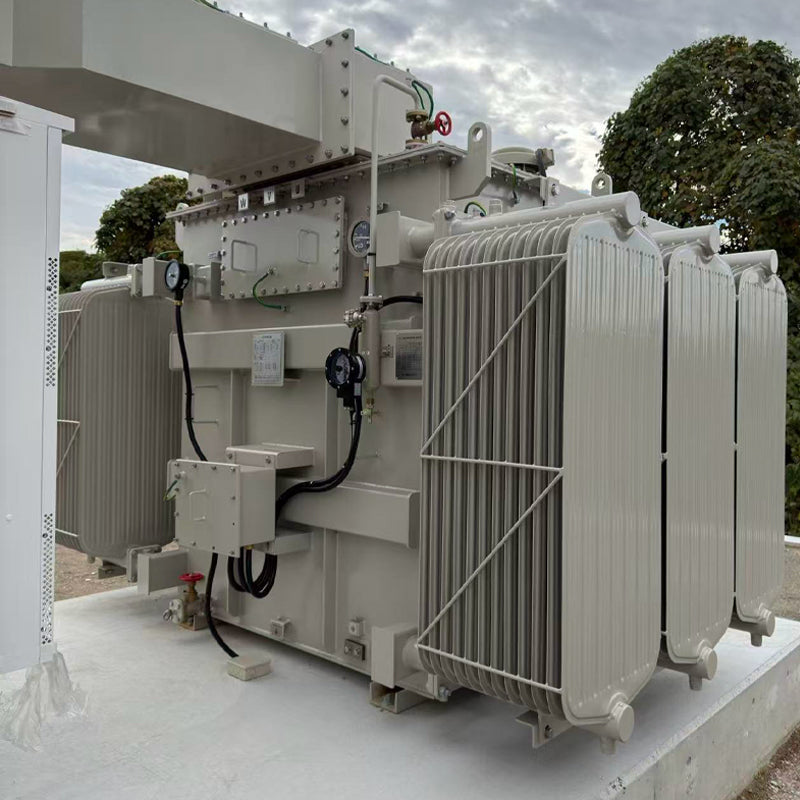

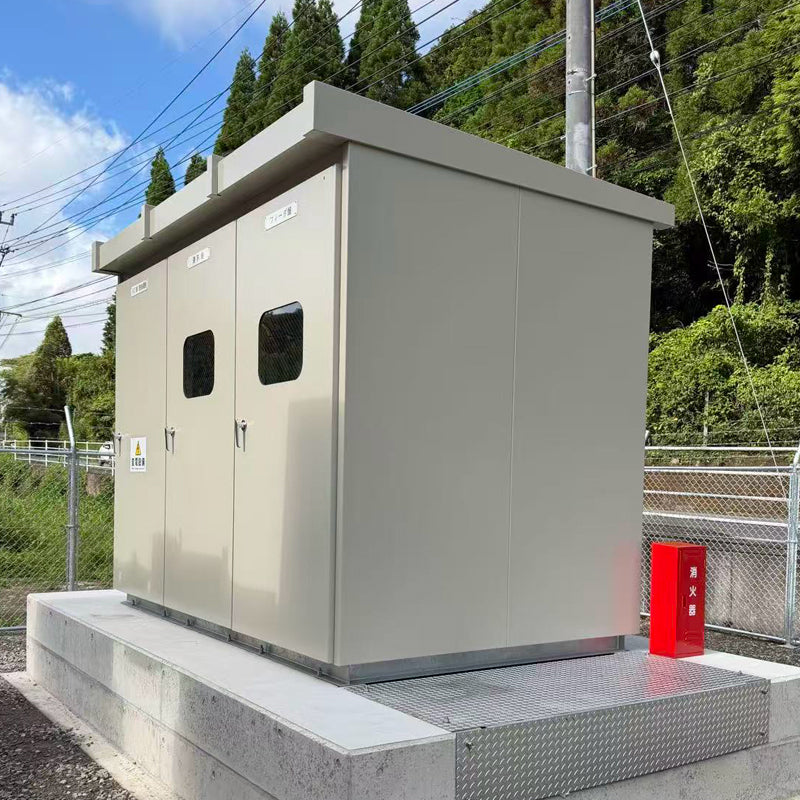

PCSには富士電機製を採用し、蓄電池の直流電力と系統側の交流電力を 双方向に変換するとともに、充放電出力を制御します。 昇圧変圧器と高圧受配電設備が系統連系に必要な電圧調整、保護および 開閉機能を担い、EMSが各設備の状態、SOC、充放電電力、警報情報を 一元的に監視・制御します。

アコラデイジャパン株式会社は、LVYUANの日本国内正規代理販売元として、 蓄電池システムの供給に加え、プロジェクト条件に応じたシステム構成の提案、 機器選定、導入支援および運用開始後のサポートを全国で展開しています。
