LVYUAN（リョクエン） MPPT 3KW太陽光発電所システム 太陽光発電モジュール ソーラーパネル 410Wｘ4セット+MPPT 3KW純正弦波エネルギー ソーラーインバーター（日本語説明書付き）
¥199,998
（税込）
1~3営業日以内に発送予定
| /
- 製品特徴
- ハイブリッド インバーター
- ソーラーパネル
- 製品仕様
- Q＆A よくあるご質問
- レビュー

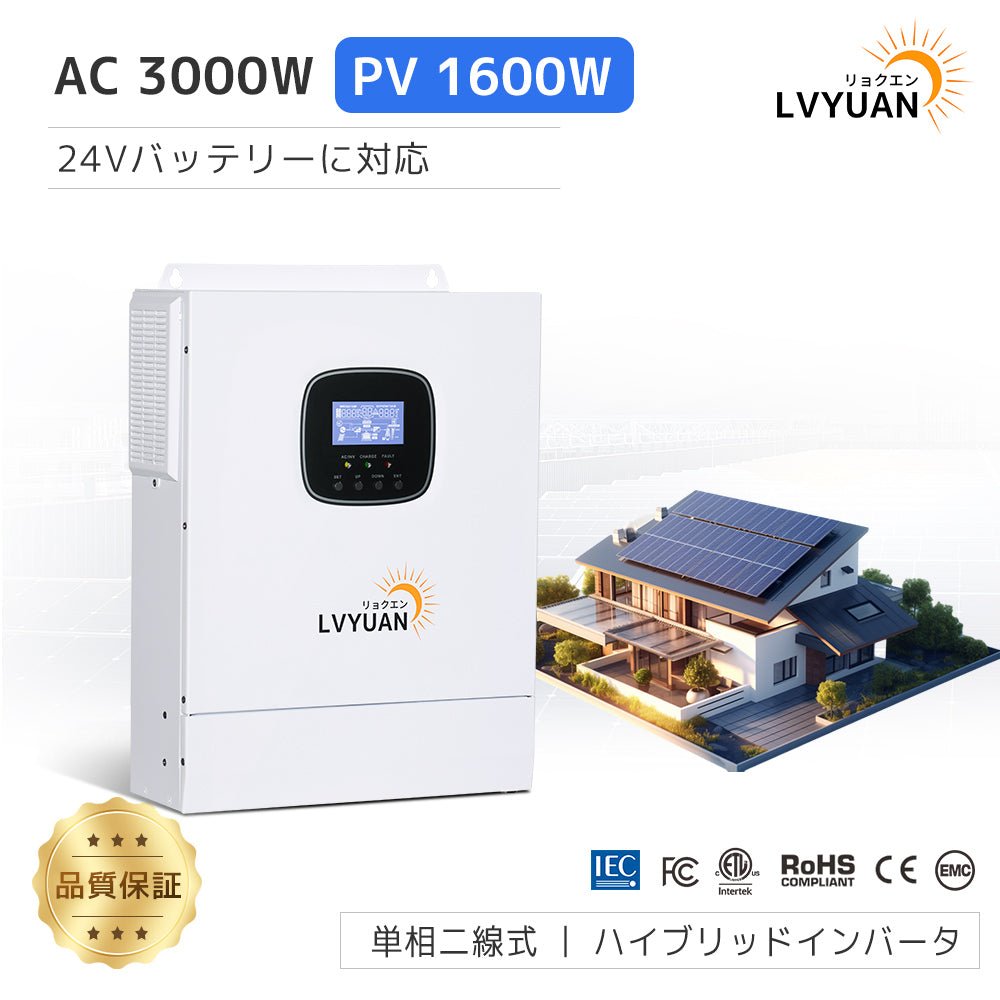

LVYUAN（リョクエン）3KW太陽光発電所システム
【ハイブリッドインバーターとソーラーパネルのセット】
LVYUAN社製3000w ハイブリッドインバーターと24v系のバッテリー、4枚の410wのソーラーパネルと共に利用いただくことで最大出力が実現、AC100v/3000wの定格容量のAC電源システムを構築できます。セットで購入すれば、太陽光発電システム全体の費用を抑えることができます。
【電気代の削減、停電の備え・売電にも最適】

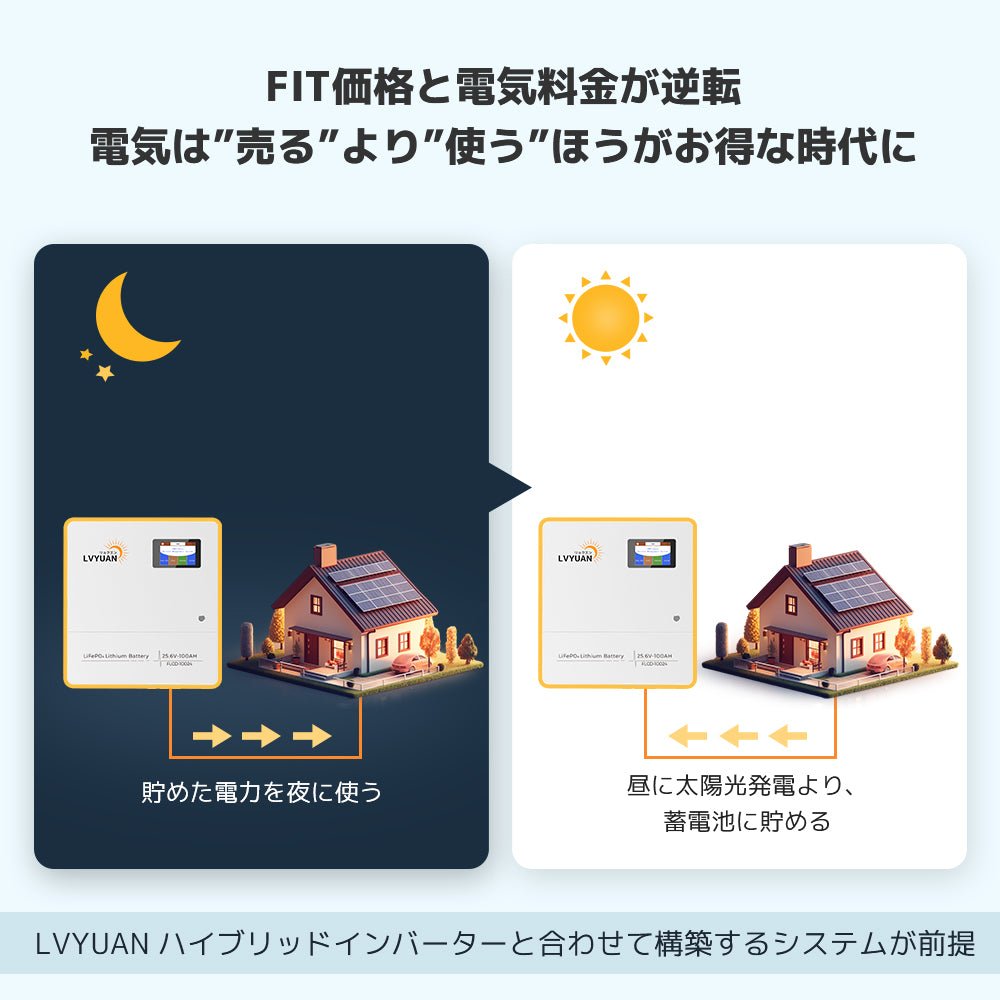

3kWの太陽光発電であれば、家庭内で使用する電気はまかなえて、一部の電気は余ります。太陽光発電で発電した電気は、「家庭内で使われて、停電時の備え、余ったら売電する」の流れです。
【汎用性高い太陽光発電所システム】
1、多くの海外製ハイブリッドインバーターの出力が１２０ｖ固定であるのに対して日本の商用電源と同じ100Vでの出力が可能。
(AC出力電圧の調整が可能(100V、105V、110V、120V)。
2、100vまでのソーラーパネル入力をサポートすることにより、大容量のソーラーシステムを構築可能。
3、4つの充電モードと2つの出力モードによりさまざまなシナリオに対応。鉛およびリチウムイオンいずれのバッテリーもサポート。
4、太陽光発電などの電力をバッテリーに充電、電源を交流100vに変換、バッテリー電圧が低下したときに商用電源に自動切替です。
5、普段は蓄電し、 停電時にバッテリー電源に切り替えも可能。
6、FIT (固定価 格買取り) で売電価 格に左右されずう自家消費に切替え使用。
単独購入はこちらへ
製品特徴
【純粋正弦波出力】オフグリッドインバーターはフルデジタル電圧と電流のダブルクローズドループ制御、高度なSPWM技術により純粋正弦波を出力します。UPSのような使い方も可能で、普段は蓄電し、停電時にバッテリー電源に切り替えも可能です。

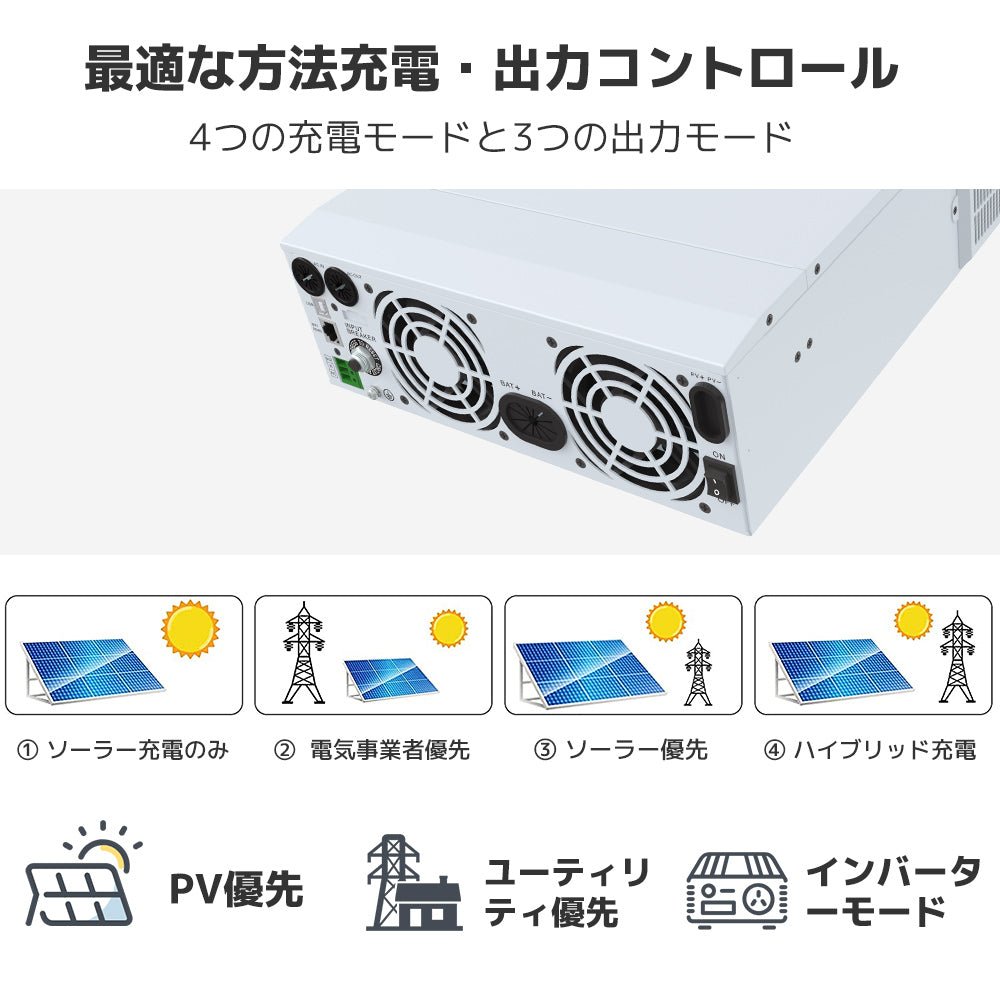

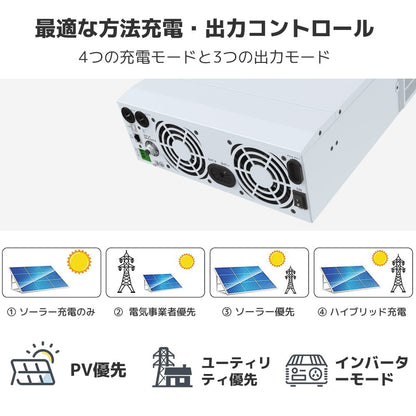

【複数充電モード】 99.9%の高度効率転換のMPPT技術をもって、ソーラー、主電源、ソーラー優先、主電源およびソーラーハイブリッド充電の4つの充電モードで利用可能です。オフグリッドインバーターはメインバイパス機能とインバーター二つのモードで出力可能な無停電電源装置です。AC出力制御のためのON/OFF切替スイッチ。無負荷損失を軽減するための省電力モードが利用可能です。

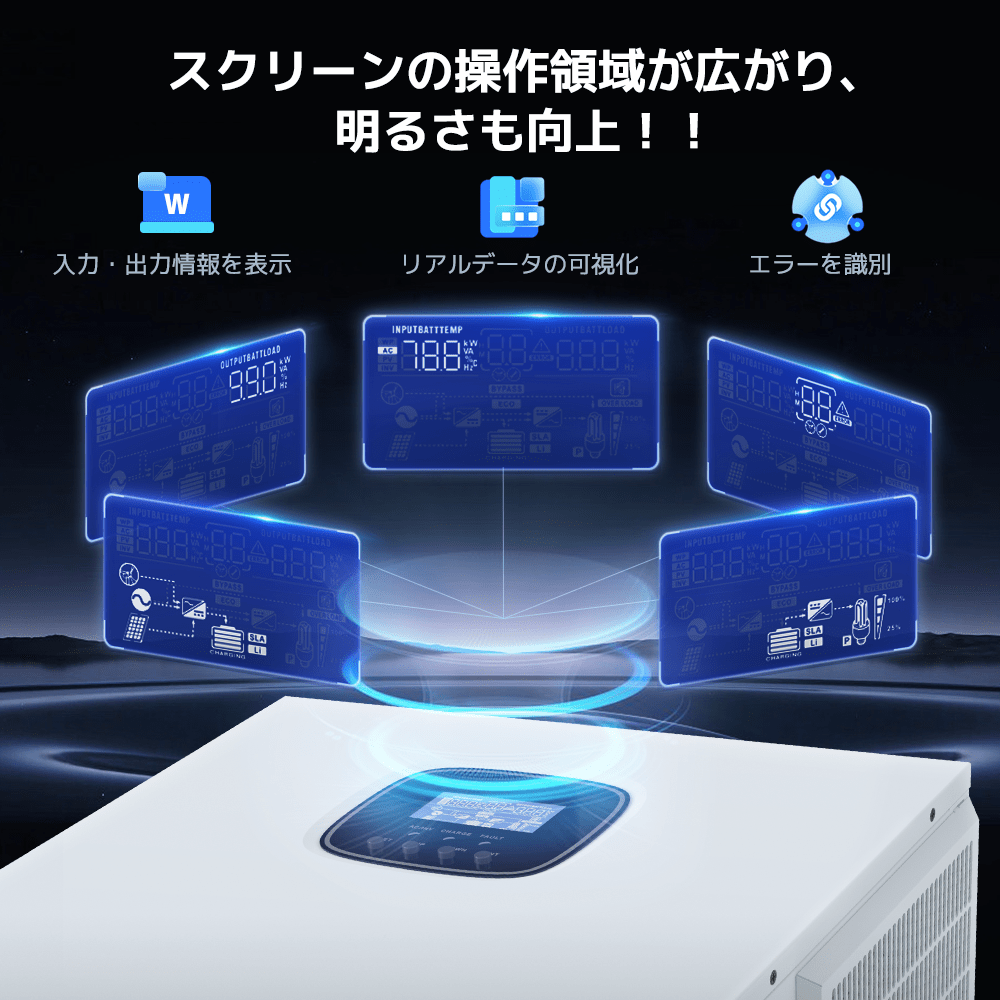

【バッテリー適応】 24V鉛蓄電池とリチウム電池の両方へアクセスを可能にするリチウム電池起動設計・リチウム電池起動設計により、鉛蓄電池とリチウム電池にアクセス可能。 【LCDパネル付き】オフグリッドインバーターはシステムデータと動作状態を常時表示するために、液晶画面と3つのLEDインジケーターで設計されています。

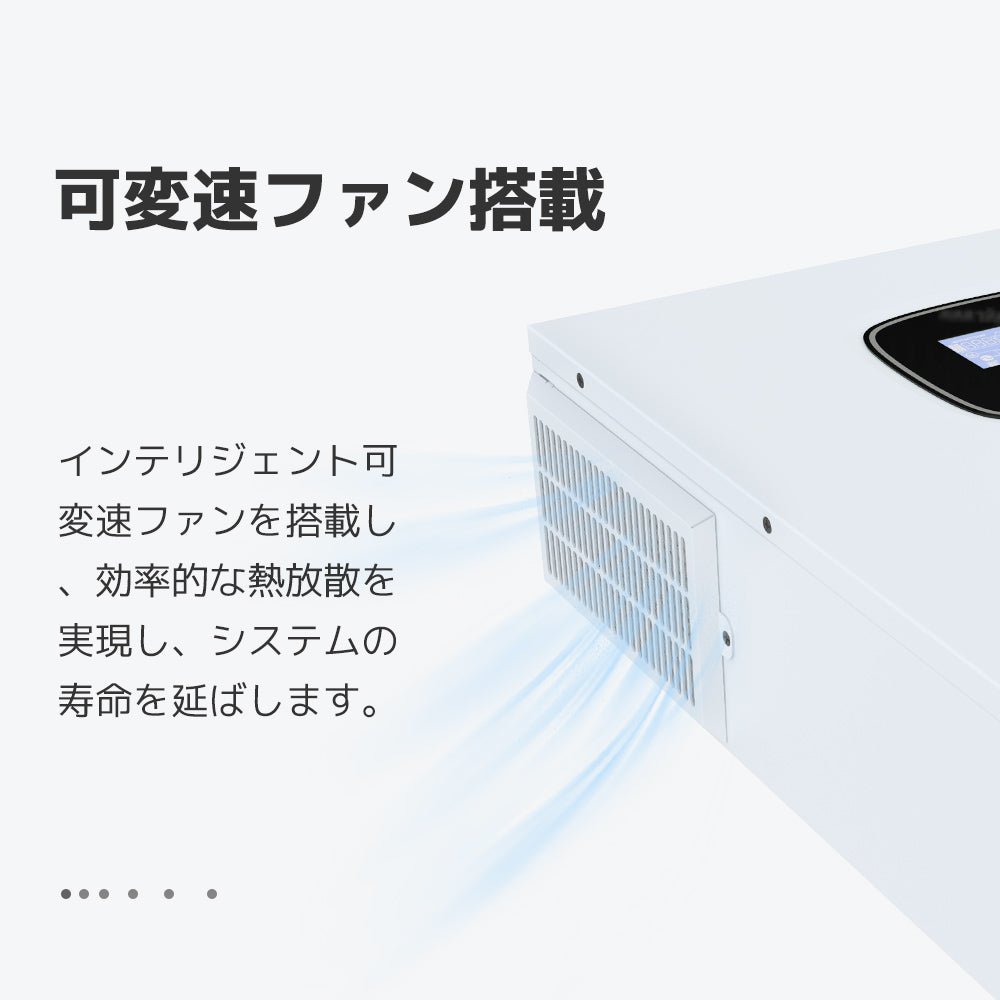

【安全保護】 オフグリッドインバーターはオールランド360°全方位保護をはじめ、短絡保護、過電圧および低電圧保護、過負荷保護、逆保護などを含む完全な保護機能を搭載されています。内部には効率的に熱を可変速ファンで放出し、システムの寿命を延長する可変速ファン搭載です。 【安心保証】LVYUANオフグリッドインバーターは3年保証提供です。
【主なご利用場面】
サイズは「1722x1034x35mm」で、船舶、車、アウトドア、家庭などの様々な場面で活躍し、オフグリッド・アプリケーションに最適なアイテムであり、節電対策にも使え、災害時の非常用電源としても役立ちます。
【1日の発電量目安】
4枚の410Wソーラーパネルの発電量は、1日の平均日射時間4時間を考慮して、合計6.56KWHです。
（※天気、設置場所や設置方法によって異なる発電量は可能です。）
【単結晶シリコンセルによる高いエネルギー変換効率】
高効率の単結晶シリコンセルで作られた410Wソーラーパネルは、22%という優れた変換効率を実現しています。細長いセルの長編面で接合されているので変換効率が高く、狭い面積でムラのない発電を確立してます。特殊技術で隙間なく張り合わせ、脆弱なリボン（金属箔）を使わない構造なので、セルの破損又はこのはんだ付けリボンの不具合による故障原因を設計段階からなくしています。
【取り付けが簡単】
パネルの裏面にMC4コネクタ付きのケーブルが付いているため、数秒で簡単に接続でき、ソーラー初心者の方でも難なく組み立てることができます。
【TUV規格による高い保護性能】
LVYUAN410wソーラーパネルは国際基準であるIEC基準、及びドイツの技術検査協会である「TUV規格」を正式に認証を受け、厳格な基準に準拠して製造されています。
人為的な損傷や自然災害などでの損傷を除き、製造及び納品から10年間の製品保証（製品の品質に起因する本体の故障など）と、「25年間で83%」以上の高水準のリニア出力を保証致します。（※リニア出力保証：初期劣化と一定の劣化率により算出された、その保証期間内の出力劣化に対する保証）
【幅広い互換性】
LVYUAN410wソーラーパネルは300mmのMC4ソーラーコネクターを採用しているため、複数のパネルを取り付けるための十分なスペースを提供し、ソーラー入力を最大化が実現可能です。使用適用温度-30- 90℃まで使用出来ます、湿気、UV、耐食性に優れます 。
【安心保証】
製品の納品日から1年間の製品保証と定格電力の83％以上の電力による25年間のリニア出力保証
| 製品モデル | HF2430U60-100 |
| AC電源モード | |
| 定格入力電圧 | 110/120Vac |
| 入力電圧範囲 | (90Vac-140Vac)±2% |
| 周波数 | 50HZ/60HZ (Auto detection) |
| 周波数範囲 | 47±0.3Hz~55±0.3Hz(SOHz)57±0.3Hz~65±0.3Hz(60Hz); |
| 過負荷・短絡保護 | サーキットブレーカー |
| 効率性 | >95% |
| 変換時間(バイパス、インバーター) | 10ms(標準) |
| AC逆接保護 | 利用可能利用可能 |
| 最大バイバス過負荷電流 | 40A |

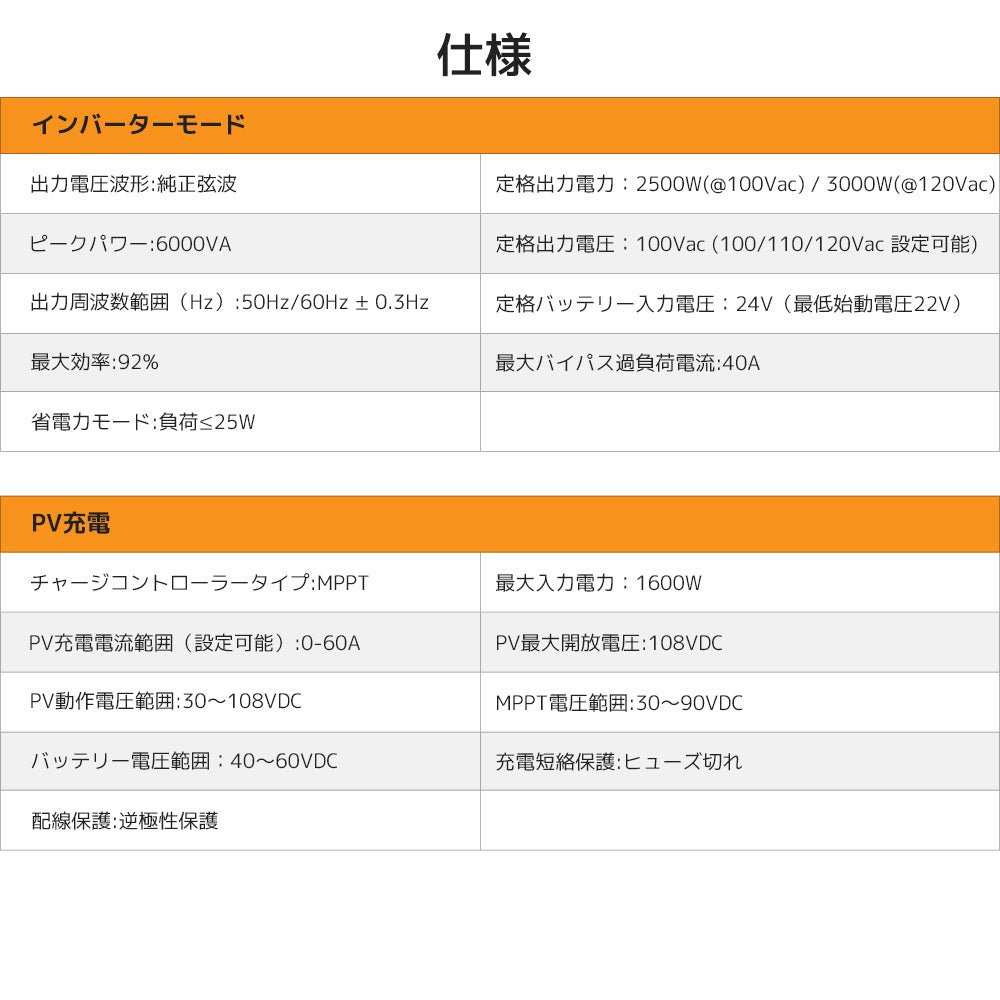

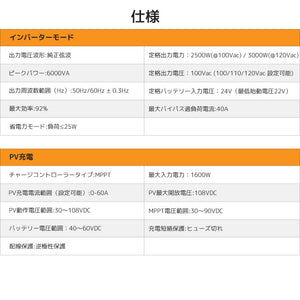

| インバータモード | |
| 出力電圧波形 | 純正弦波 |
| 定格出力電力(VA) | 3000 |
| 定格出力電力(W) | 3000 |
| バワーファクタ | 1 |
| 定格出力電圧(Vac) | 120Vac |
| 出力電圧誤差 | ±5% |
| 出力周波数範囲(Hz) | 50Hz±0.3Hz/60Hz±0.3Hz |
| 効率性 | >92% |
| 過負荷保護 | エラー報告後、5分後に出カオフ:(102%<負荷<110%)±10% |
| エラー報告後、10秒後に出カオフ:(110%<負荷<125%)±10% | |
| エラー報告後、5秒後に出カオフ:負荷>125%±109 | |
| ピークバワー | 4500 |
| 負荷モータ能力 | 2HP |
| 出力短絡保護機能 | 回路遮断 |
| バイパスプレーカー仕様 | 40A |
| 定格バッテリー入力電圧 | 24V(最低始動電圧22V) |
| バッテリー電圧範囲 | 20.0vdc~3vdc±0.6Vdc(電圧不足アラーム/シャットダウン電圧/過電圧アラム/過電圧復帰)LCD画面上で設定を可能 |
| バワーセービングモード | Load≤50W |
| PV充電 | |
| 最大Pv開放電圧 | 100vdc |
| PV動作電圧範囲 | 30-100vdc |
| MPPT電圧範囲 | 30-85Vdc |
| バッテリー電圧範囲 | 20-33Vdc |
| 最大出力電力 | 1400W |
| PV充電電流範囲(設定可能) | 0-60A |
| 充電短絡保護機能 | ヒューズ溶断 |
| 配線保選機能 | 逆極性保護機能 |

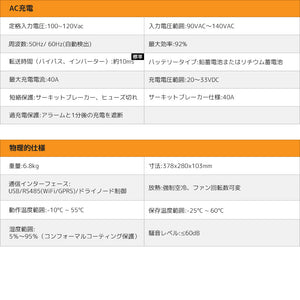

| AC充電 | |
| バッテリータイブ | 鉛蓄電池又はリチウム蓄電池 |
| 最大充電電流 | 40A |
| 充電電流誤差 | ±5Adc |
| 充電電圧範囲 | 20.0vdc/33vdc |
| 短絡保護回路 | サーキットブレーカー、ピューズ切れ |
| サーキットブレーカー仕様 | 40A |
| 過充電防止 | アラームと1分後の充電を遮断 |
| 認定仕樣 | |
| 認証取得状況 | E(EN62109-1) |
| EMC認証レベル | EN61000.C2 |
| 動作温度範囲 | −15°C to 55°C |
| 保存温度範囲 | −25°C~60°C |
| 湿度範囲 | 5%~95%(コンフォーマルコーティングの保護膜) |
| 騷音レベル | <60db |
| 熱放出 | 強制空冷、ファン回転数可変 |

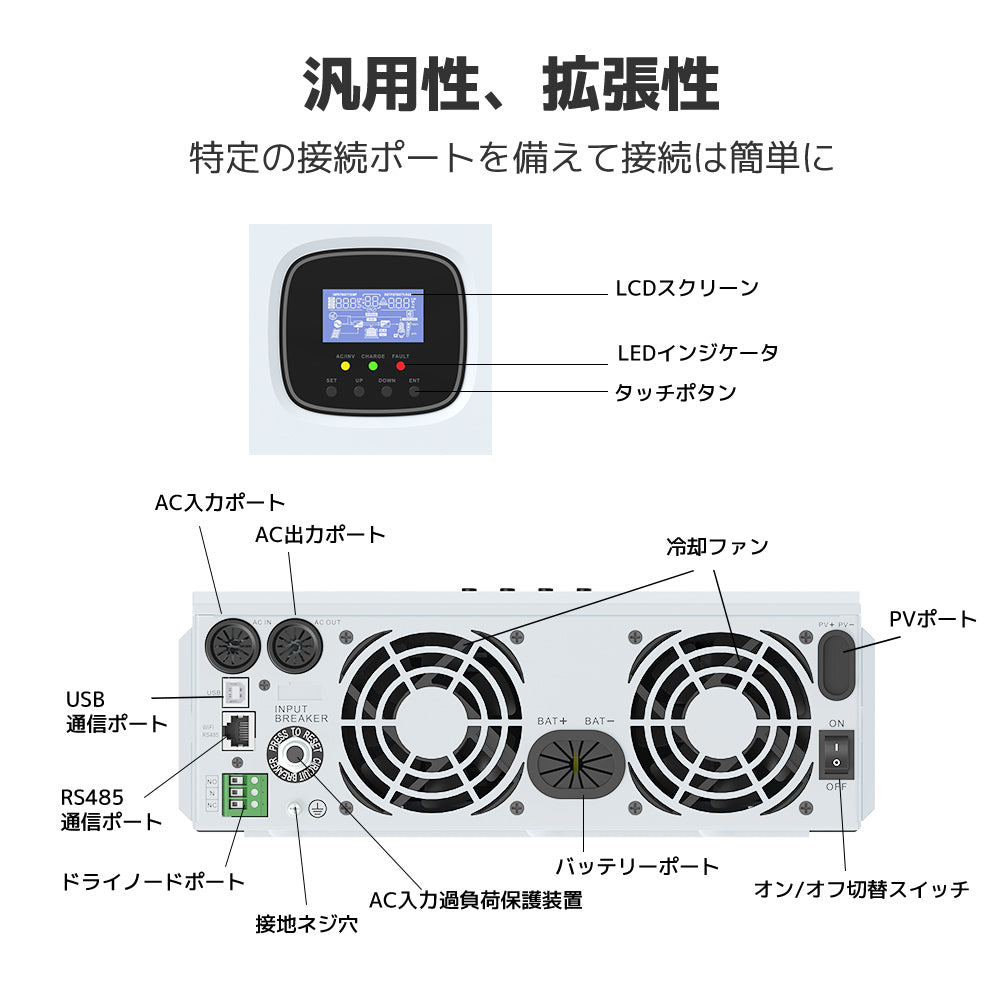

| 通信インターフェース | USB/RS485(WiFi/GPRS) Dry node制御 |
| サイズ（L*W*D） | 378mm*280mm*103mm |
| 重量（KG） | 6.8KG |
ポータブル電源
Q. 内蔵電池の寿命はどのくらいですか？
A. 明確な製品寿命はございませんが、充電→給電を1サイクルとして、800サイクルまではパフォーマンスに変化なくお使いいただけます。800サイクルを超えると、軽微にパフォーマンスが低下します。
Q. 一度の充電でどのくらい使用できますか？
A.使用状況や方法で詳細に異なるものとなります。また、内蔵バッテリーは3ヵ月で約5%ほど蓄電量が自然放電されます。保管する際には必ず本体電源をオフにし、3ヵ月に一度程度、 電源を入れ通電チェックを行うことを推奨しております。長期間無通電状態で保管された場合、バッテリーの劣化により使用できなるケースがございます。
Q. 製品保証はありますか？
A.通常、製品品質に起因する故障や不良に限り、無償での1年間修理・交換保証を提供させて頂いております。また、ご購入から7日以内に商品レビューを投稿して頂いたお客様にありましては、無償保証サービスを3年間に延長提供させて頂いております。
（※延長をご希望の方は事前にご連絡くださいませ）
Q. 使用できない電化製品はありますか？
A.本製品は定格AC出力600W/ピーク出力1000Wとなっております。定格消費電力が600W以内かつピーク出力1000W以内の電化製品であれば、数値上お使いいただけます。しかしながら、電化製品メーカーにより、表示されている消費電力やピーク出力が実際の数値と異なる、または不安定に変動する場合がございます。特定の電化製品にてお使いいただけない場合、保証サービスによる返品対応などは致しかねます。
Q. 本体を充電しながら電化製品を使用できますか？
A.本体を充電しながら電化製品をお使い頂くことも可能でございます。その場合、本体内蔵バッテリーに常時電気が流れ続けることになり、バッテリーの劣化を早める恐れがございますので、充電中は電化製品をご使用頂かないことを推奨しております。
Q. 本体充電完了後も充電し続けても大丈夫ですか？
A.通常、製品品質に起因する故障や不良に限り、無償での1年間修理・交換保証を提供させて頂いております。また、ご購入から7日以内に商品レビューを投稿して頂いたお客様にありましては、無償保証サービスを3年間に延長提供させて頂いております。
（※延長をご希望の方は事前にご連絡くださいませ）
Q. ポータブル電源の選び方
A.ポータブル電源のバッテリー容量は「Wh(ワットアワー、1時間の消費電力)」という数値で表します。
例えば、消費電力100Wの液晶テレビを2時間使用した場合の消費電力
⇒ 100W（0.1kW） × 2時間 ＝200Wh
消費電力100Wの液晶テレビを2時間使いたい場合は、200Whのバッテリー容量が必要ということになります。
LVUANには600Whと1000Whの容量のポータブル電源があります。
※注意
一部機器の起動電力は、突入電流が発生するため、公称消費電力の3～7倍で計算する必要があります。この上限値を超えた場合、電気回路が自動で調整され、電力が低減される、もしくは保護装置が起動し、自動で電源が遮断されることがあります。
よく使われる電化製品の消費電力
製品 | 消費電力 |
スマートフォン | 5～30Ｗ |
電気毛布 | 50～80Ｗ |
車載冷蔵庫 | 60～300Ｗ |
炊飯器 | 100～300Ｗ |
ミキサー | 100～400Ｗ |
エアコン | 400～3200Ｗ |
ドライヤー | 600～1200Ｗ |
電子レンジ | 1000～1450Ｗ |
使用例）
LVUANポータブル電源 600W （消費電力600W以内の電化製品の使用の際）
ポータブル冷蔵庫、扇風機、電気毛布、スマートフォン、サーキュレーターなど。
LVUANポータブル電源 1000W （消費電力1000W以内の電化製品の使用の際）
炊飯器、電子レンジ、ポータブル冷蔵庫、扇風機、電気毛布、スマートフォン、サーキュレーターなど。
ポータブル電源のご使用に際し
◗ はじめてご使用になられる際には、本機の充電を十分に行ってからご使用ください。
◗ 充電池が空の状態で長期保管すると、性能が劣化したり、充電ができなくなる場合があります。本
機を長期保管する場合には、定期的に60％～80％を目途に充電を行ってください。
◗ LVUANのポータブル電源は、0℃～40℃の温度範囲でお使いの機器に電力を供給します。動作温度がこの範囲外にある場合など、本製品が動作しない可能性があります。 これは故障ではございませんので、範囲内の温度で適切にご使用いただきますようにお願いいたします。
◗ 一部のご利用になられる機器の動作電力は、公称電力の３～７倍に従い計算する必要があります。この上限値を超えた場合は、電気回路が自動的に調整され、出力電力が低減される、または保護装置が起動し、自動遮断されます。
◗ ご利用になる機器が使用範囲内で会っても１部機器は正常に動作しない可能性があります。この場合は、その製品のご利用をお控えいただくか、使用される機器のメーカーに入力電力の確認をお勧めいたします。
◗ 出力される電力が１５W未満の場合、バッテリー残量が正しく表示されない場合があります。
◗ 本製品は個人に安全に関係し使用する、消費電力の大きな設備に給電できません。例えば、医療機器、核施設設備、CPAP（シーパップ）、宇宙関連の製ぞ物などです。上記設備の使用後、機械故障や火災など個人の安全を脅かす事後に関しての責任は取りかねますのでご了承ください。
ソーラーパネル
Q:連結接続は同じ消耗電力のパネルであれば大文夫でしよか?
A:基本仕様が異なるパネルの接続はお勧めいたしません。どうしても接続をこ希望の場合は、それぞれのパネルの電気仕様を確認してください。
電圧値が近い場合、並列での接続を勧めします。
電流値が近い場合、直列での接続おすすめします。
並列の場合、必ず逆流防止ダイオードをお取り付けください。
Q:8月の晴天時ですが発電量が4月頃よりも落ちています。どうしてですか?
A:ソーラーパネルの発電効率が最もよい外気温は25℃となります。
真夏や真冬になる時発電効率が落ちる特性があります。
Q:他社のポータブル電源に充電可能でしょか?
A:市販のポータブル電源には基本的にチャージコントロが内蔵しておりますので、別途チャージコントローラーを接続する必要がありません。ポータブル電源のPV入カ電圧/電流範囲をメーカー側にお問い合わせください。ソーラーパネルの仕様が範囲内であれば、接続可能です。
Tips:チャージコントローラーを使用する場合、MPPTの方式で97%~99%の変換率になり、PWMの方式で70%の変換率になります。
