LVYUAN 単相3線式10000Wハイブリッド蓄電システム（ラック型）

発電・蓄電・給電・停電対策を、ひとつの家庭用エネルギーシステムに。

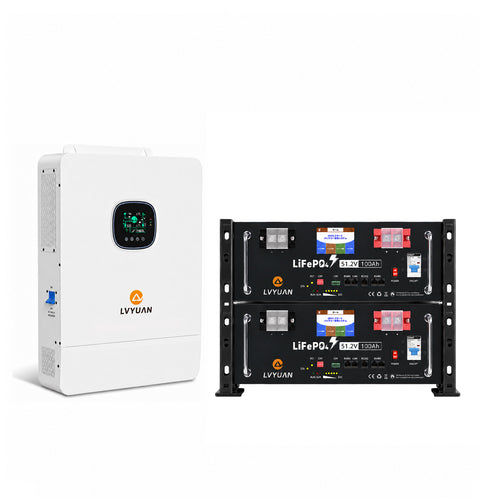

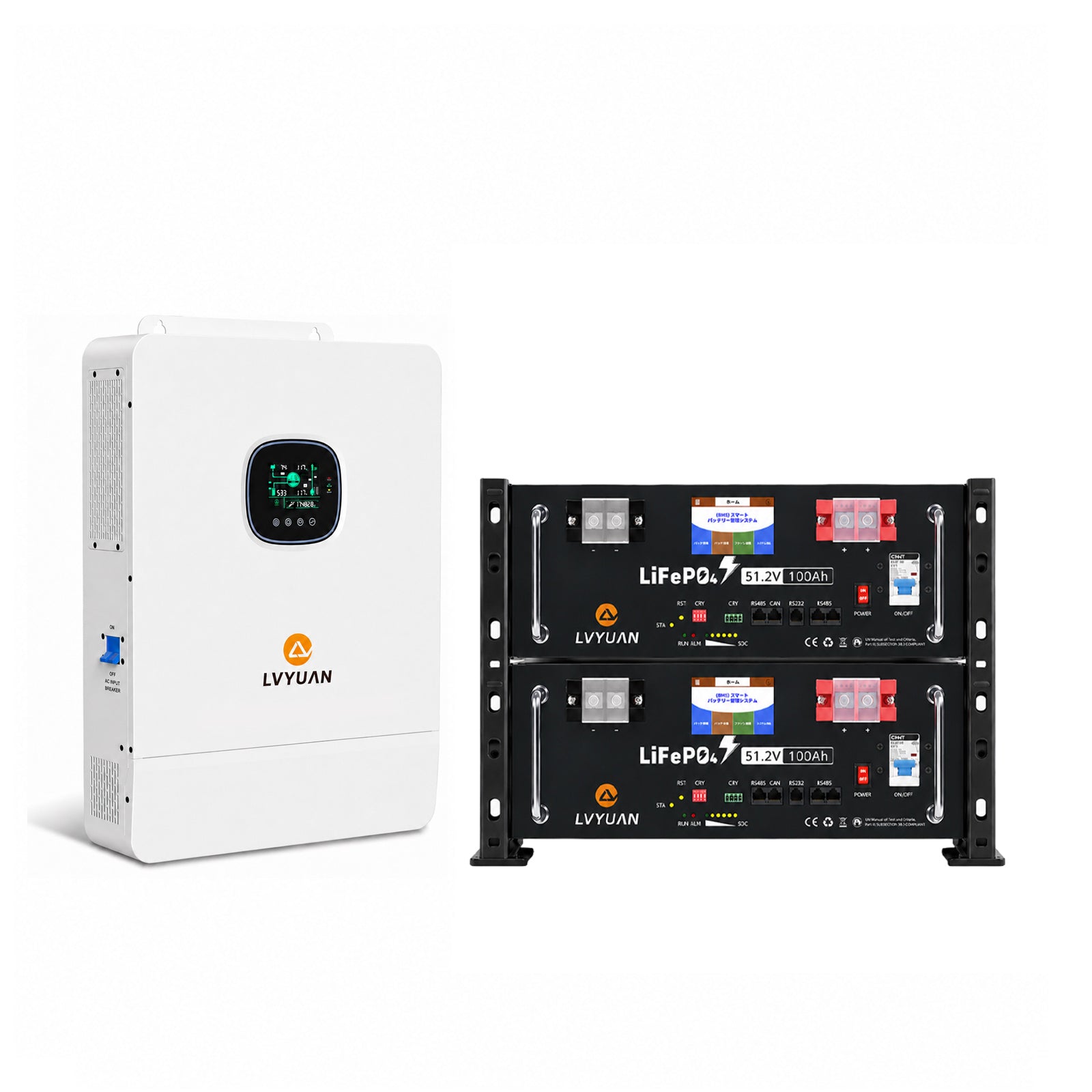

LVYUAN SPI-10K-UP 10kW単相3線式ハイブリッドインバーターと51.2Vラック型LiFePO4蓄電池を組み合わせた、家庭用ハイブリッド蓄電システムです。100V / 200V機器への給電、太陽光発電の自家消費、蓄電池への充電、停電時のバックアップまで一体的に管理できます。

※ソーラーパネル、19インチラック、現場ごとの配線材・保護機器、設置工事はセット内容に明記がない限り付属しません。

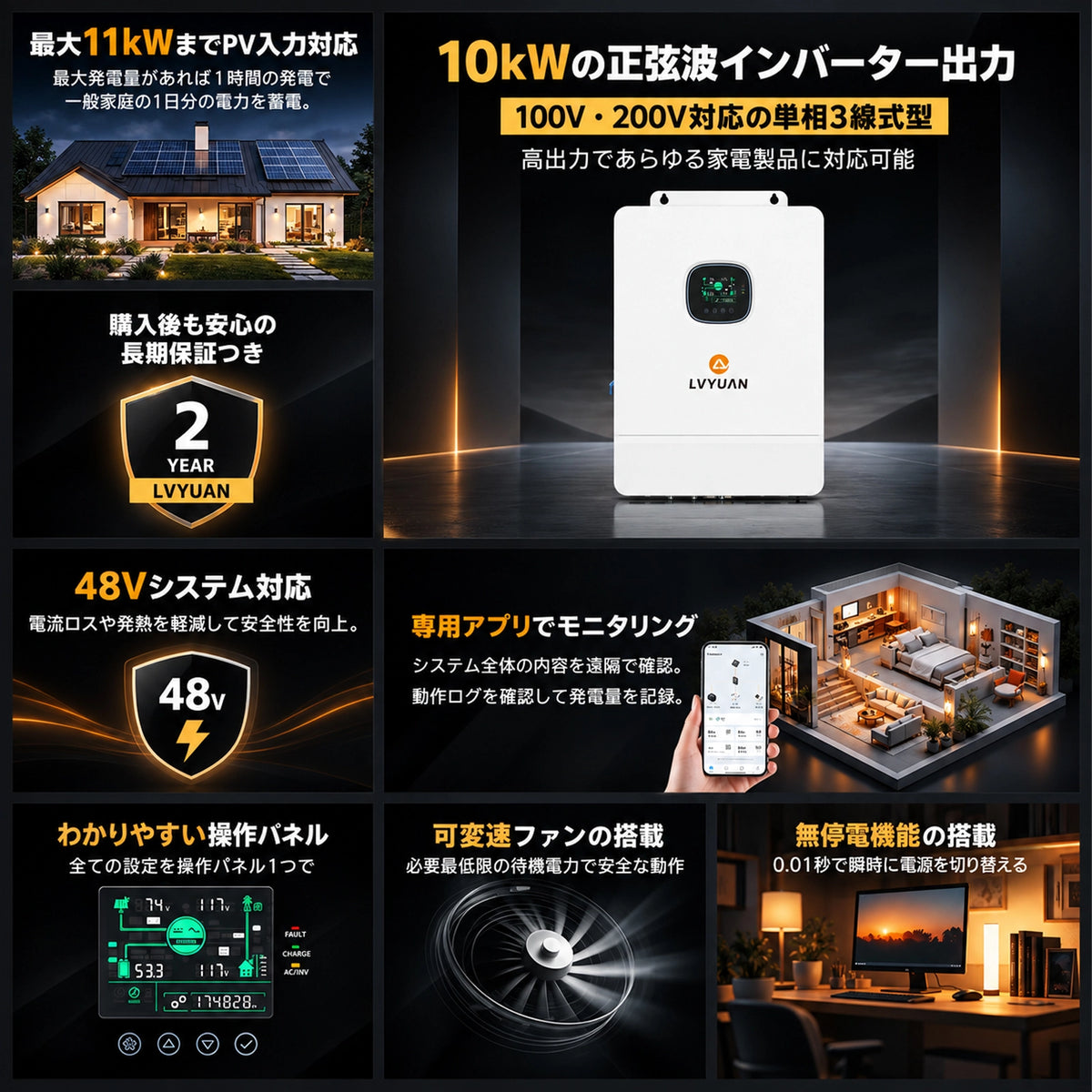

10kWの高出力で、家庭の大きな電力需要にも余裕を。

10,000Wの定格出力により、照明・冷蔵庫などの100V機器から、エアコン・IHクッキングヒーターなどの200V機器まで幅広く対応。日常の自家消費はもちろん、停電時にも住宅の主要回路をまとめてバックアップするシステム構成に対応します。

※使用可能な機器・同時使用台数は、それぞれの消費電力・起動電力およびシステム構成によって異なります。

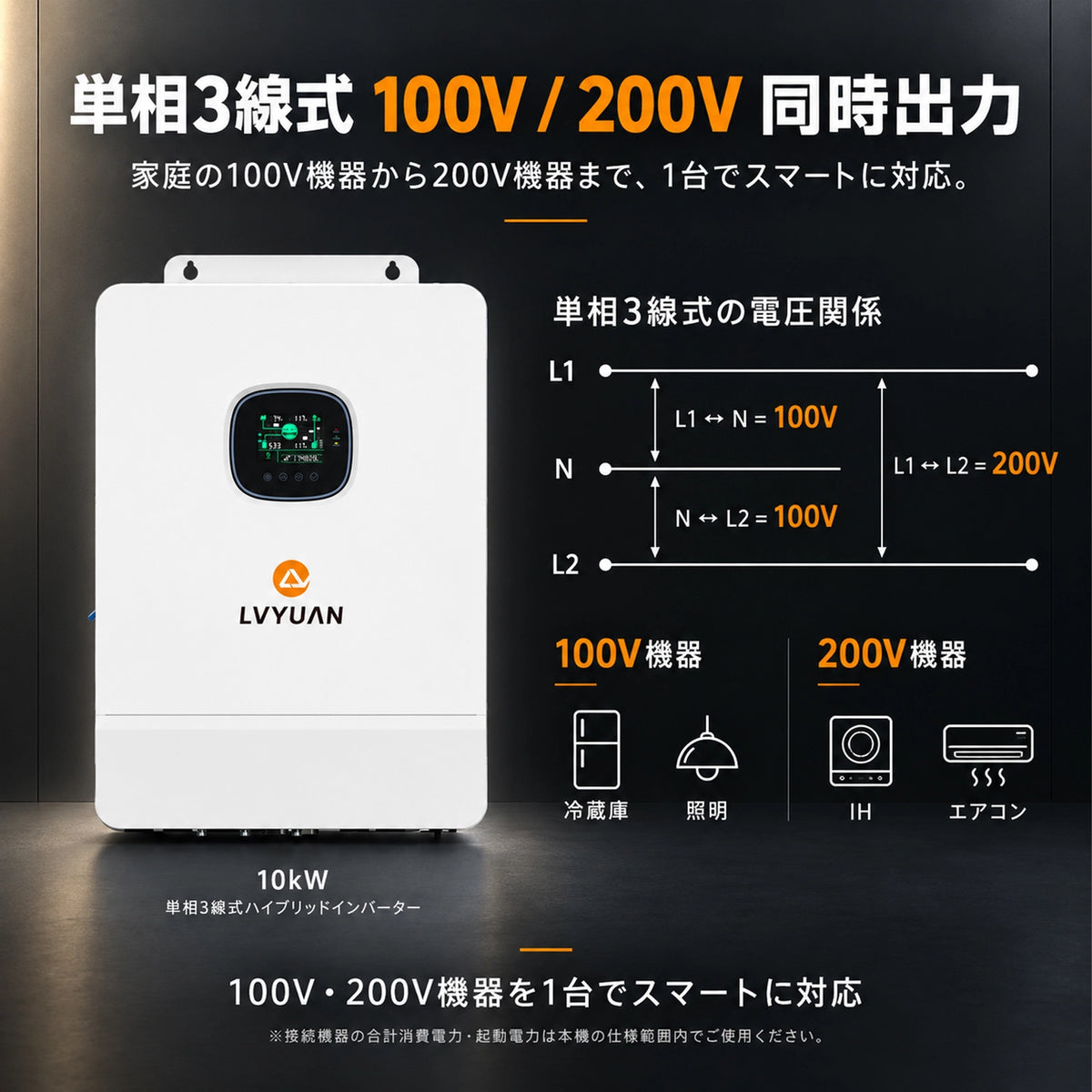

100Vも200Vも。分電盤全体をバックアップする構成に対応。

日本住宅で一般的な単相3線式100V / 200Vに対応。照明・冷蔵庫などの100V機器だけでなく、エアコンやIHなどの200V機器を含む住宅回路への接続を想定しています。停電時には蓄電池側へ自動的に切り替え、生活に必要な電力の継続をサポートします。

※「全負荷対応」は分電盤全体への接続構成を示すもので、すべての家電を無制限に同時使用できることを意味しません。接続機器の合計消費電力・起動電力は本機の出力範囲内で設計してください。

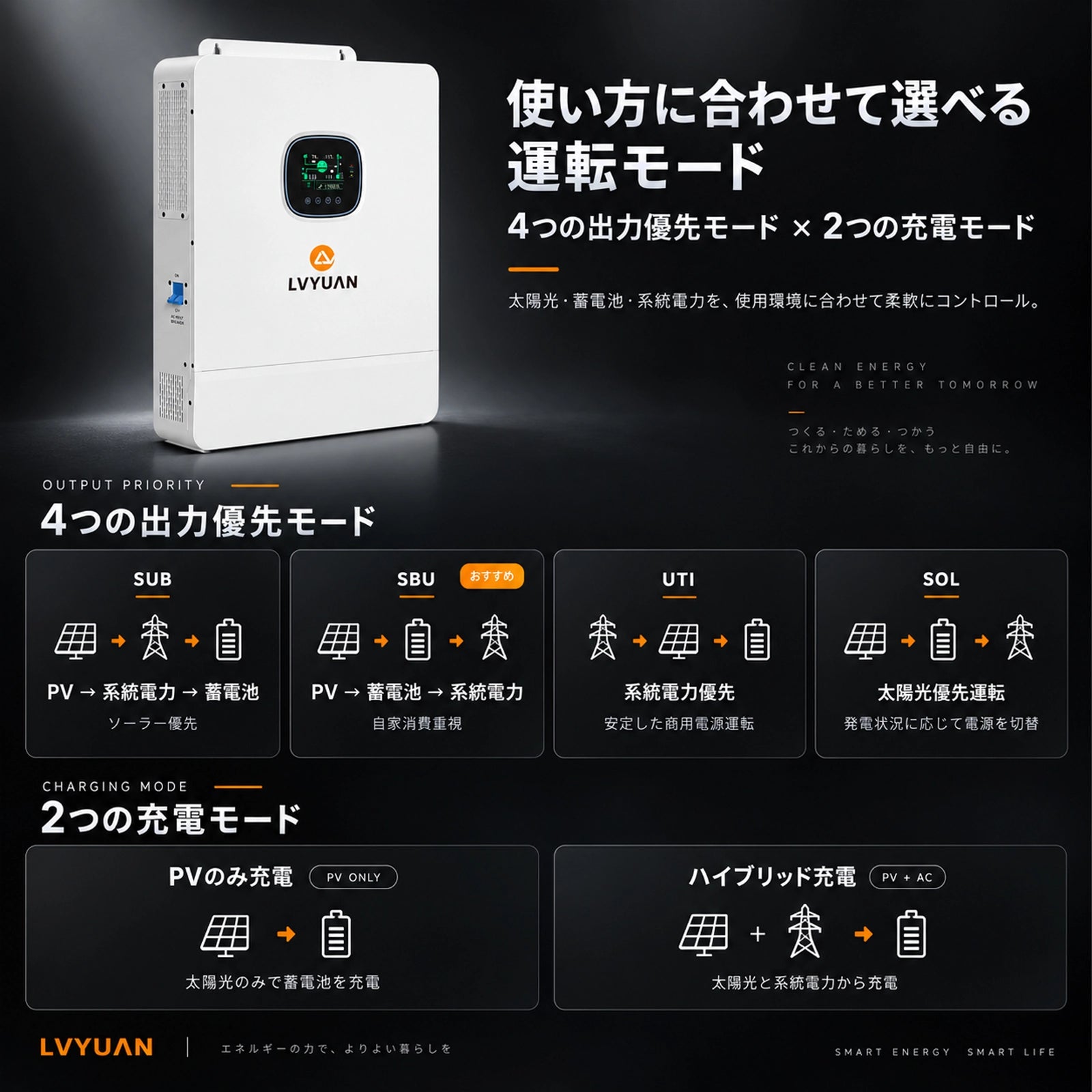

太陽光・蓄電池・商用電源を、1台で自動制御。

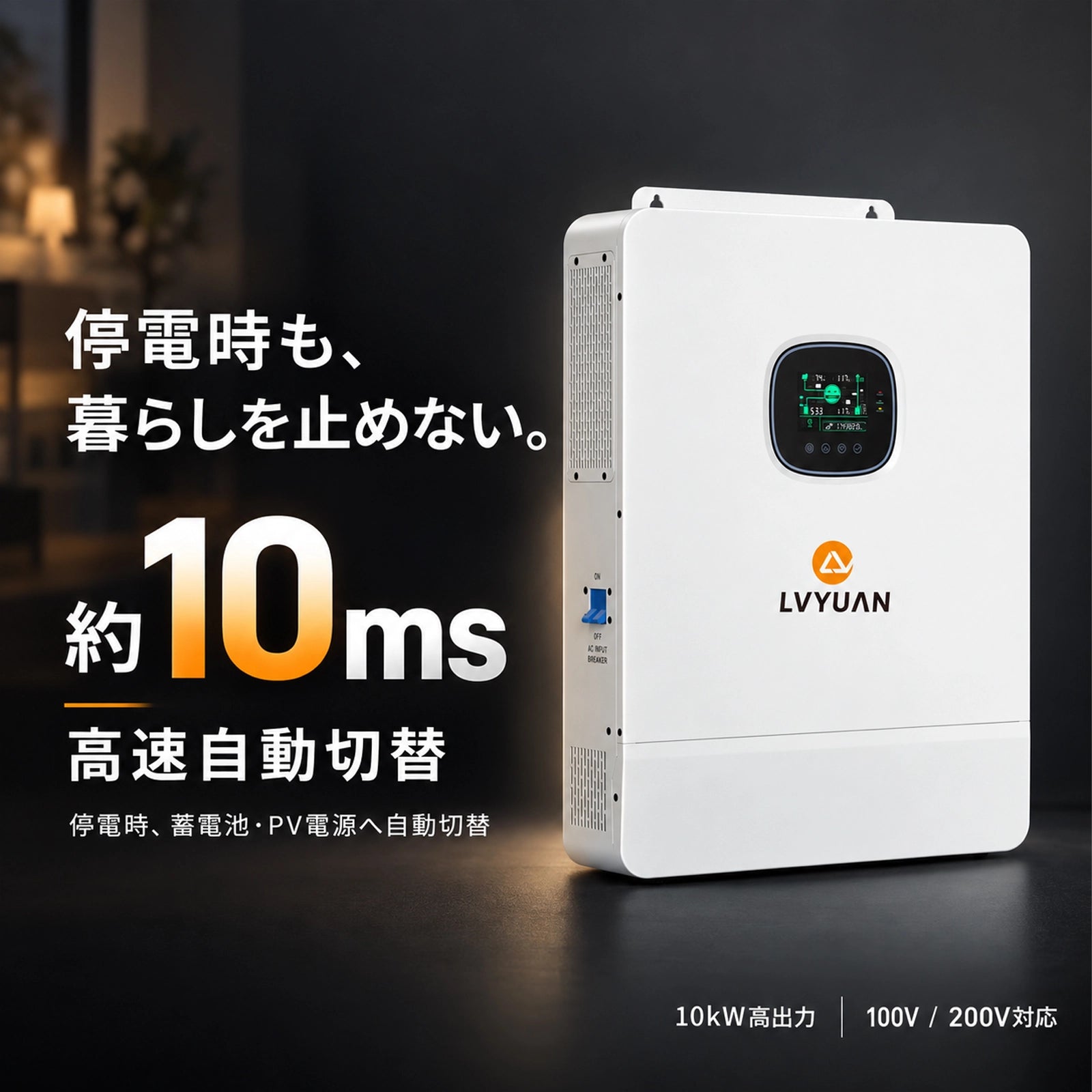

純正弦波出力、約10msのバックアップ切替、複数の出力優先モードを搭載。太陽光を優先して使う運用、蓄電池を優先する運用、商用電源を組み合わせる運用など、使用環境や電力料金プランに合わせた設定が可能です。

※対応条件を満たすSPI-10K-UP同士で最大6台までの並列構成に対応します。並列運転時は必要部品・配線・設定方法を取扱説明書でご確認ください。

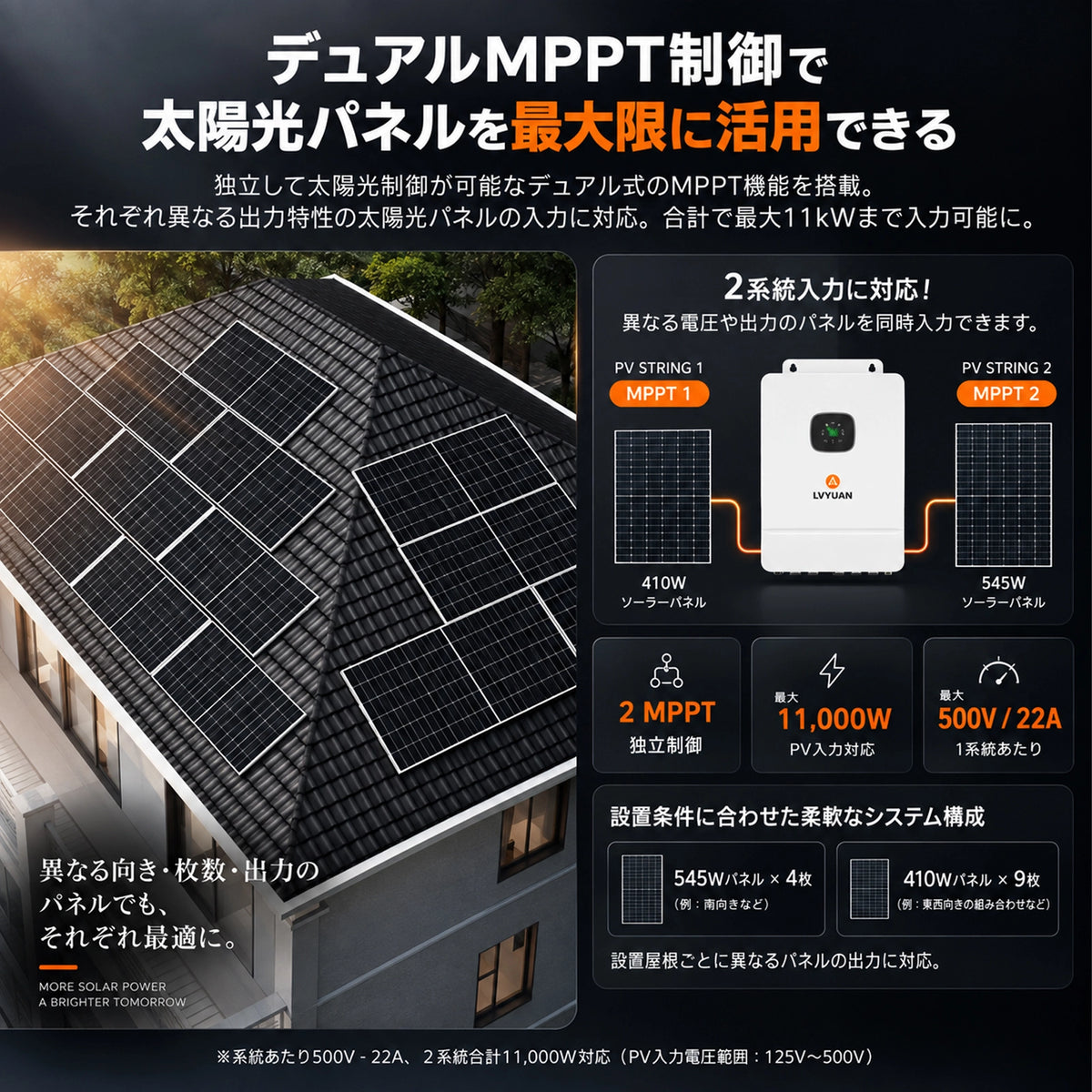

最大11,000W・2系統MPPTで、太陽光を柔軟に活用。

独立した2系統のMPPTを搭載し、屋根の向きやパネル構成が異なる場合にも、それぞれの入力を個別に追従制御できます。SPI-10K-UPはPV入力最大11,000W、22A×2系統に対応し、新規設置から既設太陽光の活用まで幅広い構成を検討できます。

※実際のストリング設計は、使用するソーラーパネルのVoc・Vmp・Isc・Imp、設置地域の最低気温等を確認し、取扱説明書に記載されたPV入力範囲内で設計してください。

5.12kWh単位で選べる、拡張型51.2Vラックバッテリー。

51.2V 100Ah・5.12kWhのLiFePO4バッテリーモジュールを基本単位として、使用電力量やバックアップ時間に合わせた構成が可能です。購入時のセット容量だけでなく、対応範囲内で将来的な増設にも対応します。

最大16台まで、蓄電容量を段階的に拡張。

対応する同一仕様のバッテリーを並列接続することで、最大16台・約81.9kWhまでの拡張構成に対応します。住宅用途から長時間バックアップ、より大きな蓄電容量を必要とする用途まで柔軟に構成できます。

※増設時は同一ブランド・同一仕様のバッテリーを使用し、SOC差や購入時期等を含む接続条件をご確認ください。

長寿命LiFePO4セルと、状態を見守るスマートBMS。

EVE製Grade-AセルとBMSを組み合わせ、電圧・電流・温度・保護状態を監視。過充電・過放電・過電流・短絡・温度異常などに対する保護機能を備えています。

約6,000サイクルの長寿命設計。実際のサイクル寿命は温度、充放電レート、DOD、終止容量等の使用条件により異なります。

Bluetoothで、現場ですぐにバッテリー状態を確認。

対応するスマートフォンやタブレットから、電圧・電流・SOC・温度・アラーム状態などを確認できます。点検時や設置場所での状態確認をシンプルにします。

※Bluetoothは近距離通信です。外出先など離れた場所からの確認には、Wi-Fi通信モジュールと対応アプリ・ネットワーク環境をご利用ください。

RS485 / CAN通信で、インバーターと蓄電池を連携。

LCD搭載スマートBMS、LEDステータス表示、RS485 / CAN / RS232通信に対応。インバーターとバッテリー間のBMS通信により、SOCや保護状態を確認しながらシステム運転を行えます。

住宅用から業務用途まで。ラック設置を前提にした蓄電モジュール。

51.2Vネイティブ設計により、大容量システムでも電流を抑えやすく、配線損失や発熱に配慮した構成が可能です。ラック・架台に固定し、適切な放熱スペースを確保して設置してください。

季節の変化に配慮し、正しい設置環境で長く使う。

バッテリーは温度監視・保護機能を備えていますが、直射日光・雨水・結露・高温多湿・密閉空間を避け、十分な換気と放熱スペースを確保して設置してください。

※SPI-10K-UPインバーターは屋内設置を前提とした機器です。設置条件は必ず取扱説明書をご確認ください。

時間帯に合わせて、充電と放電をコントロール。

時間帯ごとの充放電スケジュールを設定でき、夜間の電力料金が安い時間帯に充電し、日中の電力使用量が多い時間帯に蓄電池を活用するといった運用が可能です。太陽光と組み合わせれば、自家消費率を高める運用にもつながります。

※実際の電気料金削減効果は、料金プラン・消費電力量・太陽光発電量・設定条件等によって異なります。

多重保護と自動冷却で、安定運転を支える。

過負荷・過電圧・低電圧・短絡などに対する保護機能と、温度に応じて動作する冷却ファンを搭載。高出力システムを長時間運用するための保護・放熱設計を備えています。

発電・蓄電・消費を、離れた場所から確認。

対応Wi-Fiモジュールとアプリを利用することで、太陽光発電量、バッテリー状態、負荷、充放電状況、運転履歴やエラー情報などをネットワーク経由で確認できます。

※Wi-Fi監視には2.4GHz Wi-Fi環境、対応モジュール、アプリ設定が必要です。通信環境やサーバー状況により表示に時間差が生じる場合があります。

購入後も、日本国内からサポート。

製品の使用方法、初期設定、接続確認、トラブル時の状況確認まで、日本国内のサポート窓口が対応します。保証期間・対象範囲はインバーター、蓄電池など製品ごとの保証規定をご確認ください。

※保証期間・条件は同梱書類および本ページの保証情報PDFが優先されます。
