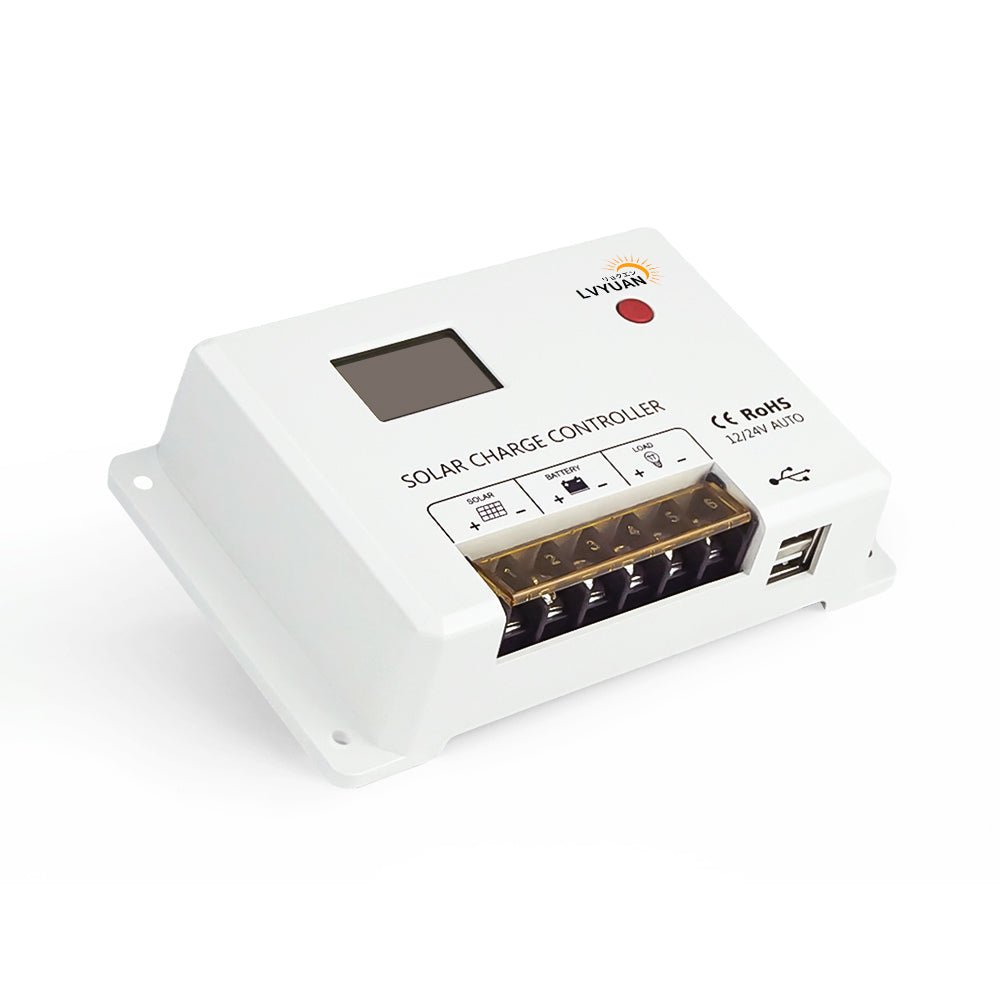

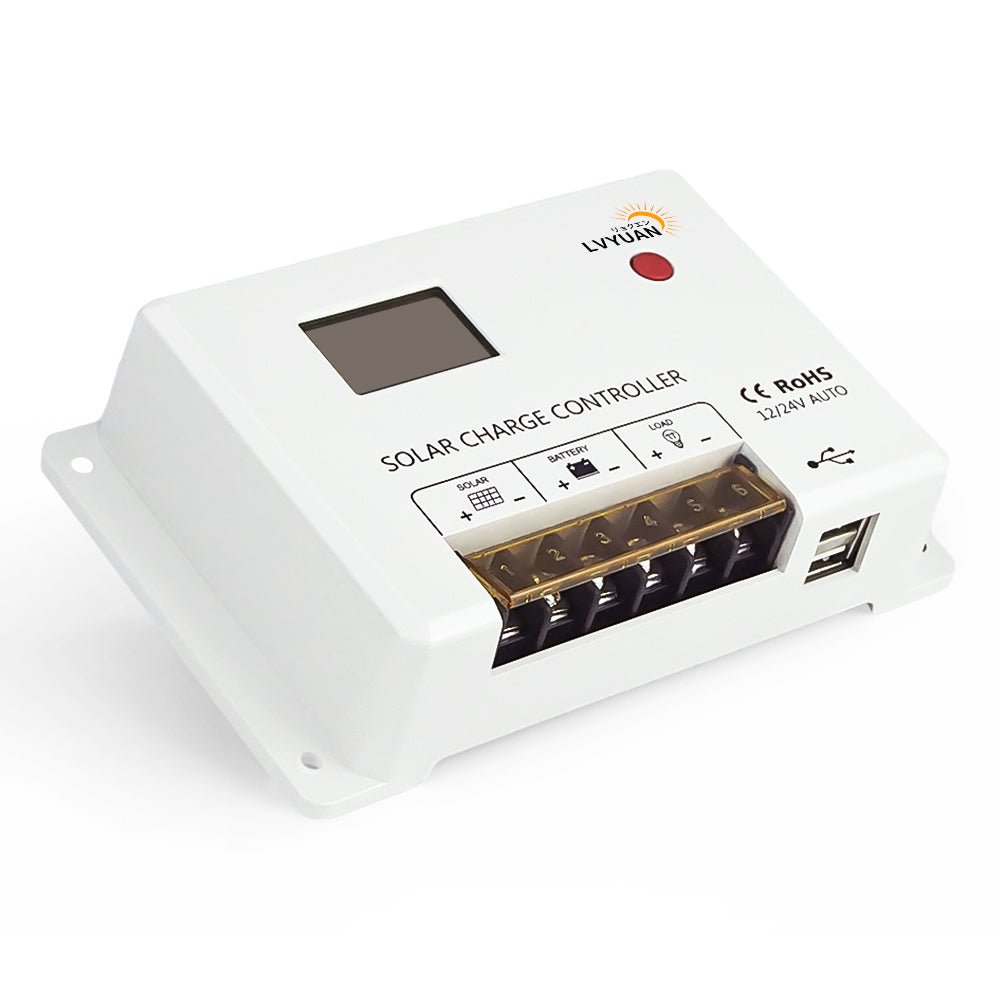

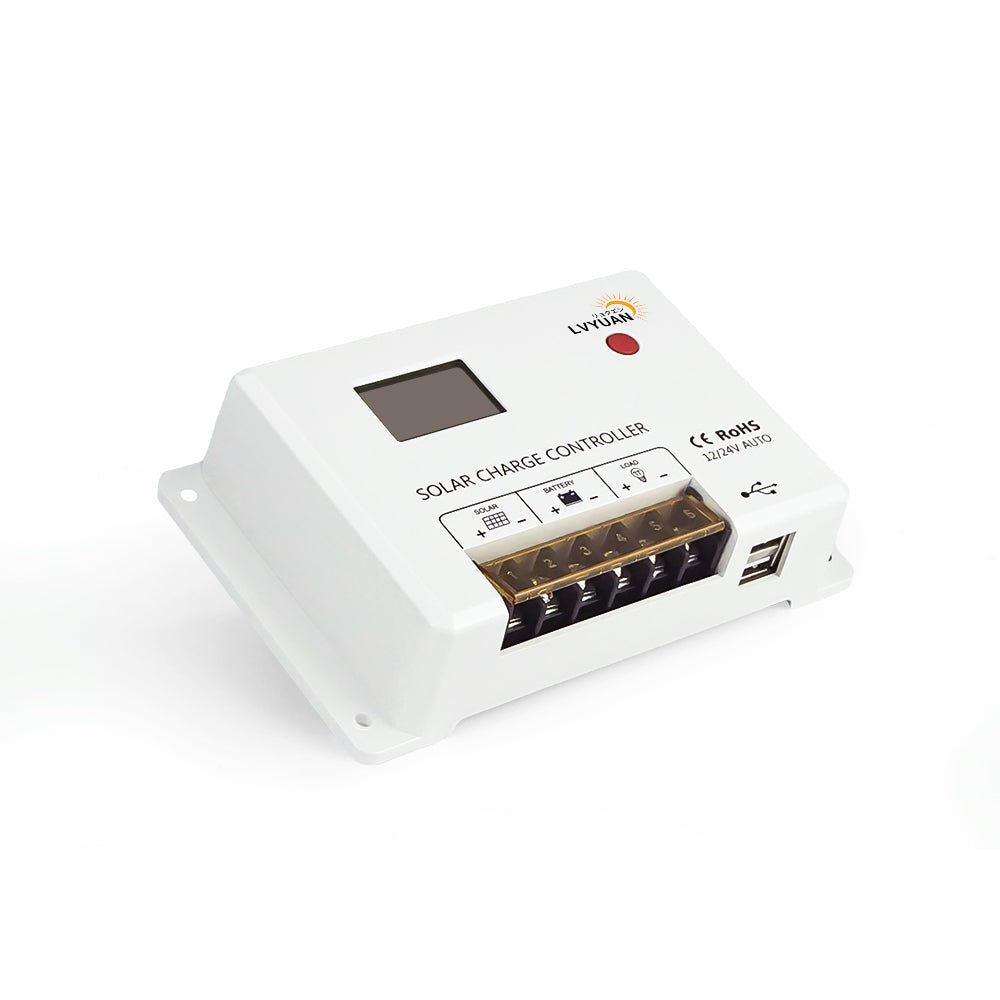

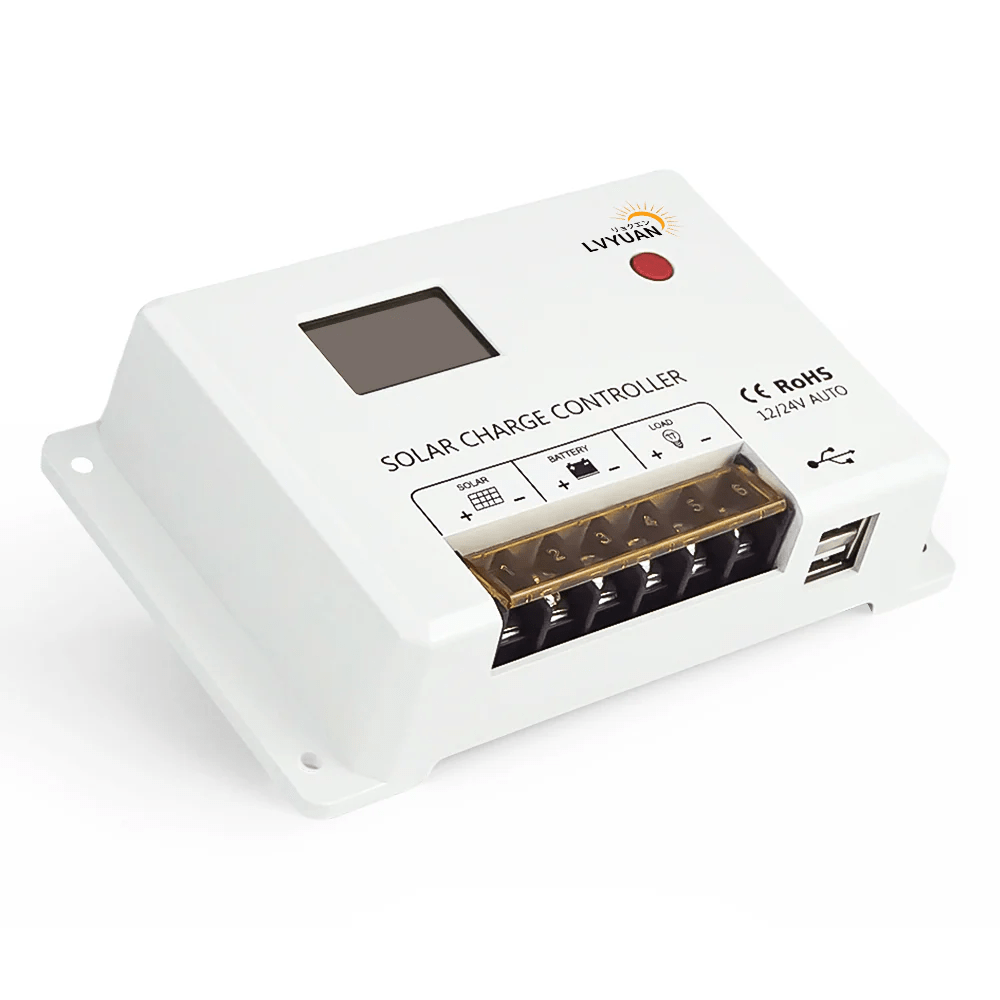

LVYUAN（リョクエン）HC・PWMソーラーチャージコントローラー 12V24V兼用

商品説明

商品特徴

PWMチャージコントローラーHC シリーズは、PWM充電方式を採用しており、使いやすく信頼性も高く、ソーラーシステムの効率的な運用をサポートします。日本語の説明書も提供しております。
日本語説明書：詳細はこちらへ

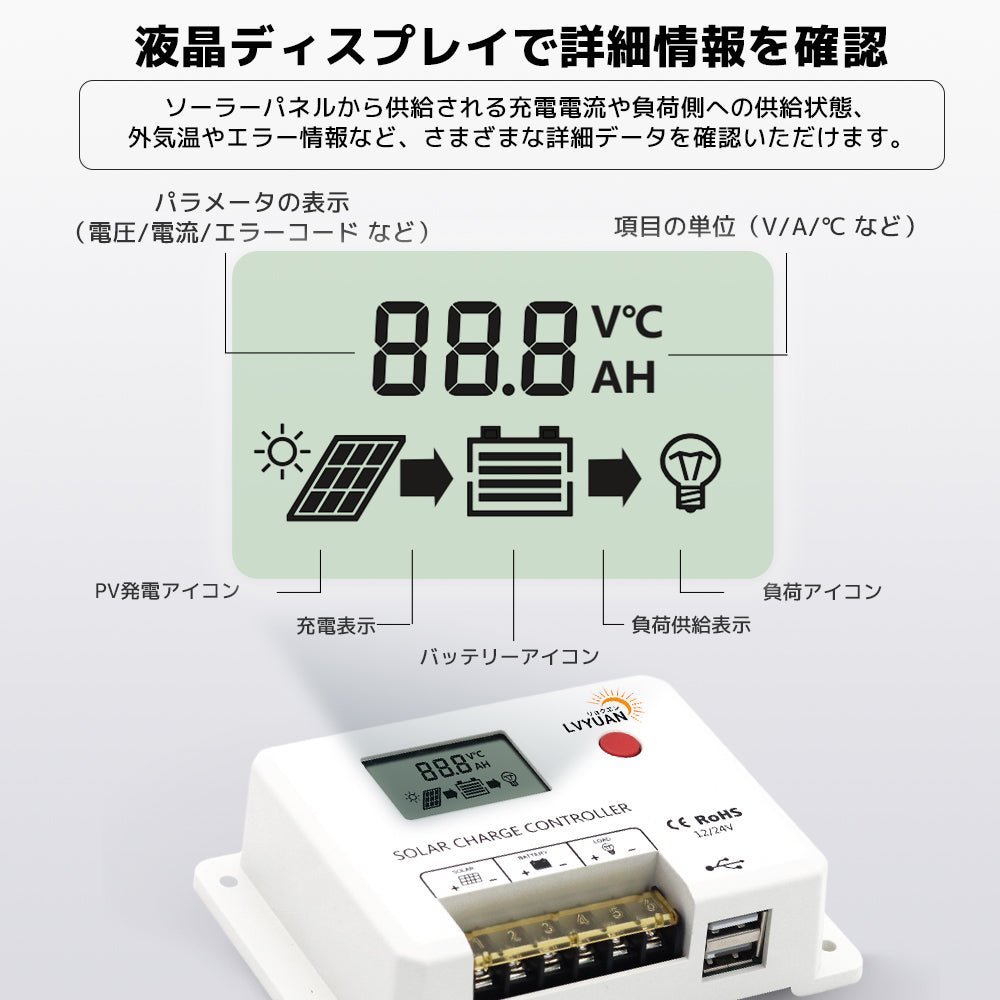

【LCD画面付き】

大型LCDディスプレイを搭載し、充放電パラメータは調整可能で、多段階PWM充電管理が完備され、断続型充電に切り替え可能で、特にカメラ負荷に対するサポートが向上。

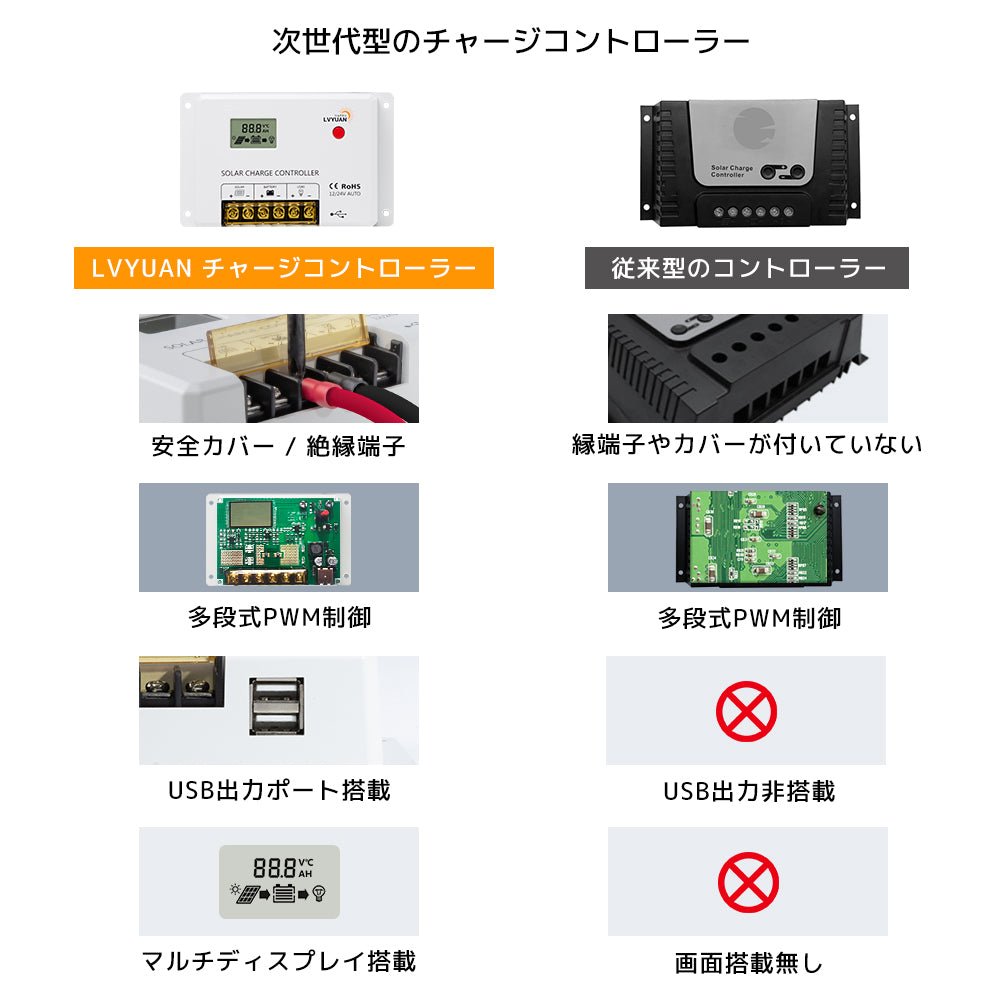

【コンパクトで機能に強い】

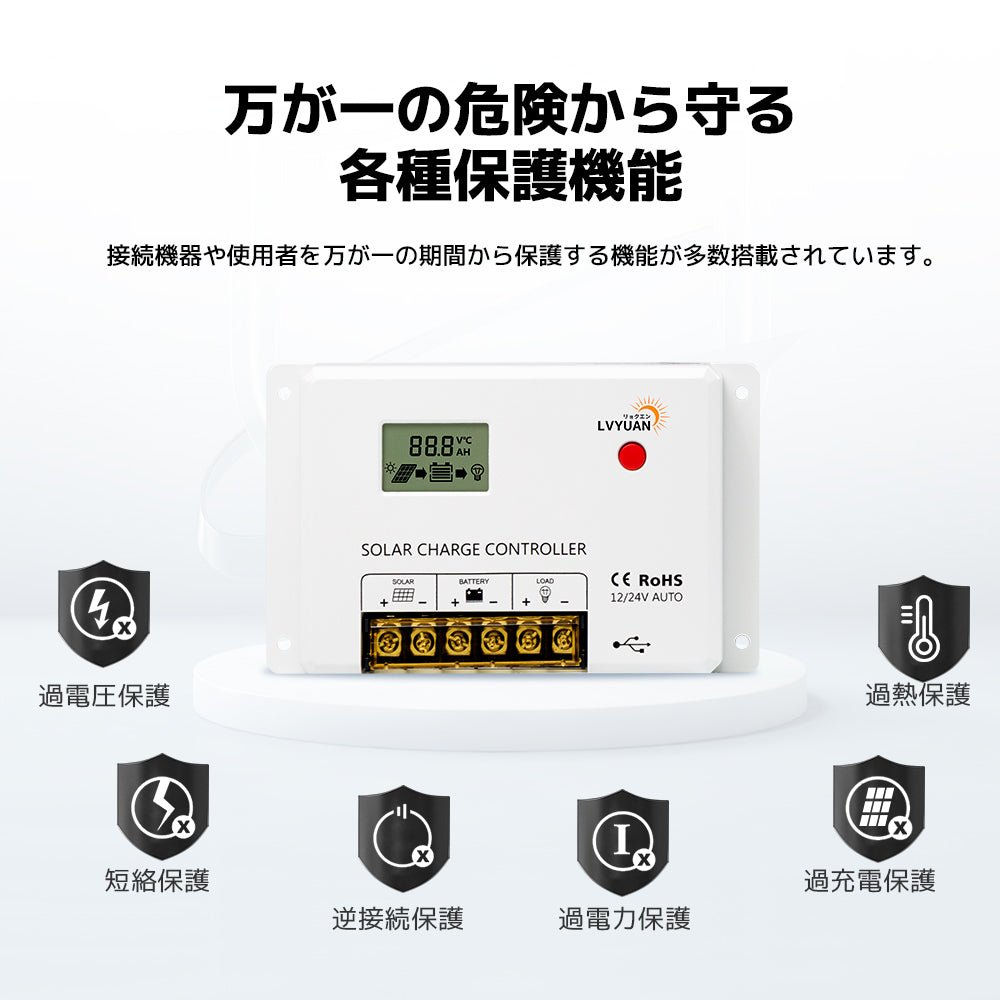

1、内蔵の逆接続保護、オープン回路保護、高温保護、過電流/短絡保護（設定可能）
2、多段階PWM充電管理が完備され、断続型充電に切り替え可能です。
3、ダブルMOS防倒灌回路により、極めて低い発熱量を実現。

【リチウム電池活性化】

リチウム電池を活性化にする機能！！リチウムイオン電池は過充電または過充電を起こすとスリープ状態になります。HCシリーズソーラーチャージコントローラーは休止していたリチウム電池を活性化させます

搭載し（PWM·HCシリーズの機能）、複数のバッテリータイプをサポート。

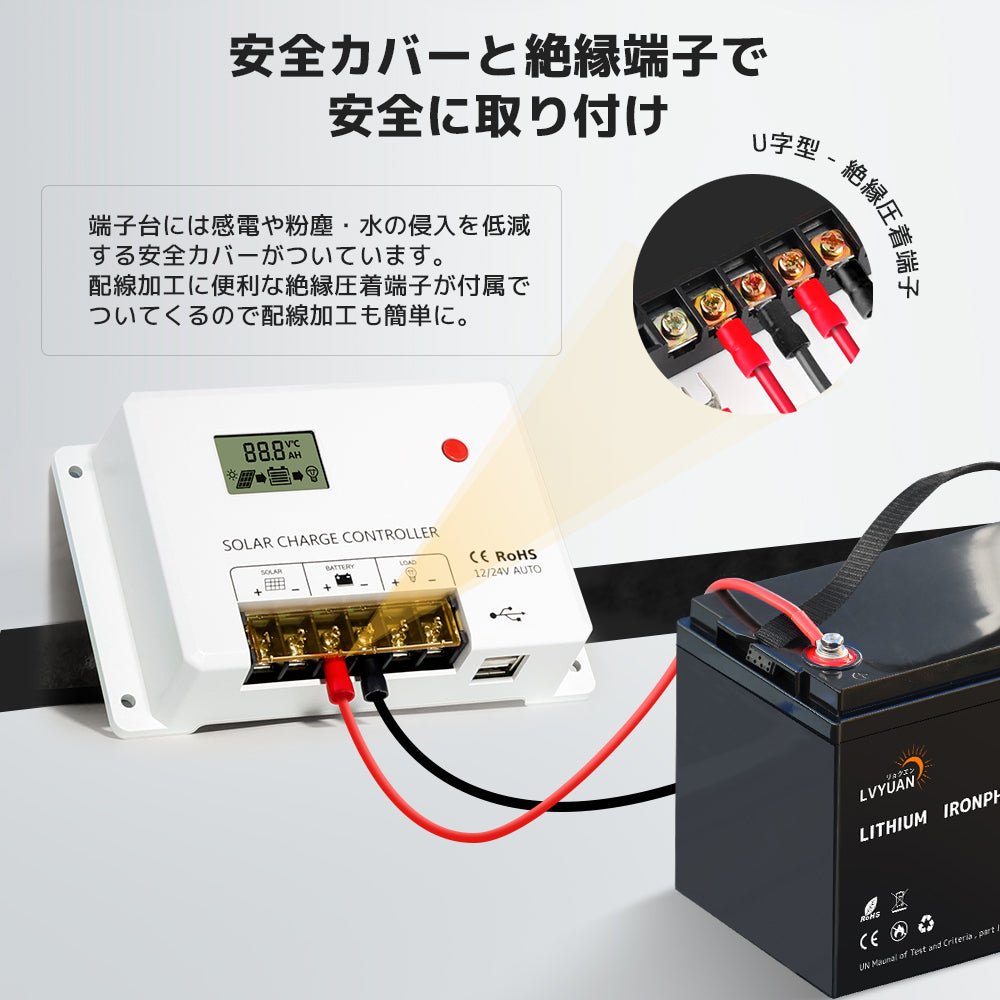

【負荷端子、USBポート付き】

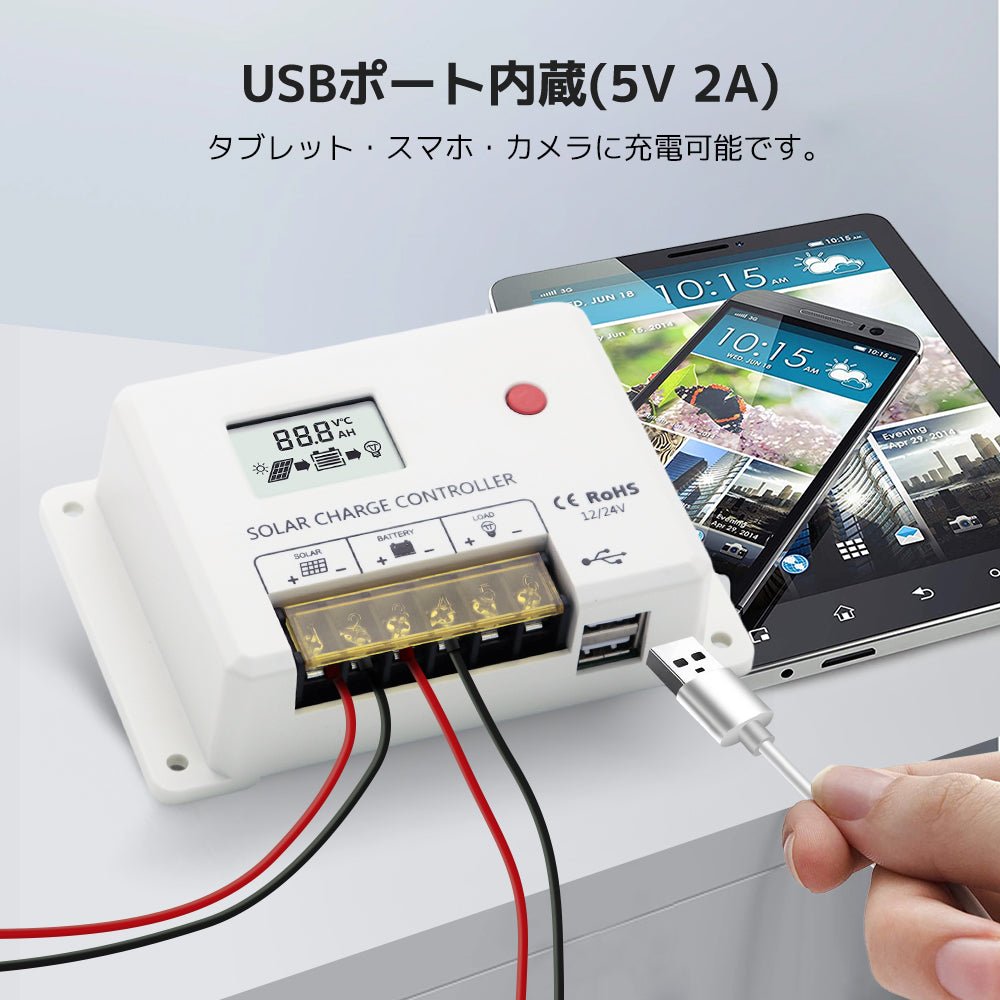

負荷接続端子（負荷ポート）には、直流(DC)電球などの小型電気を接続することができます。USBポートは、ダブルUSB出力で最大電流2Aまで対応し、スマートフォンなどのデバイスに大電流充電可能。

【PWMチャージコントローラーのメリット】

PWMチャージコントローラーは、バッテリーや電圧の変動に対して安定して一定の効率で充電が可能であり、そのコストはMPPTに比べて比較的安価です。ただし、気象条件によって充電効率が影響を受けるため、曇りや雨天時には充電量が減少する可能性があります。

主な特徴

12V/24Vシステムに適用しています。

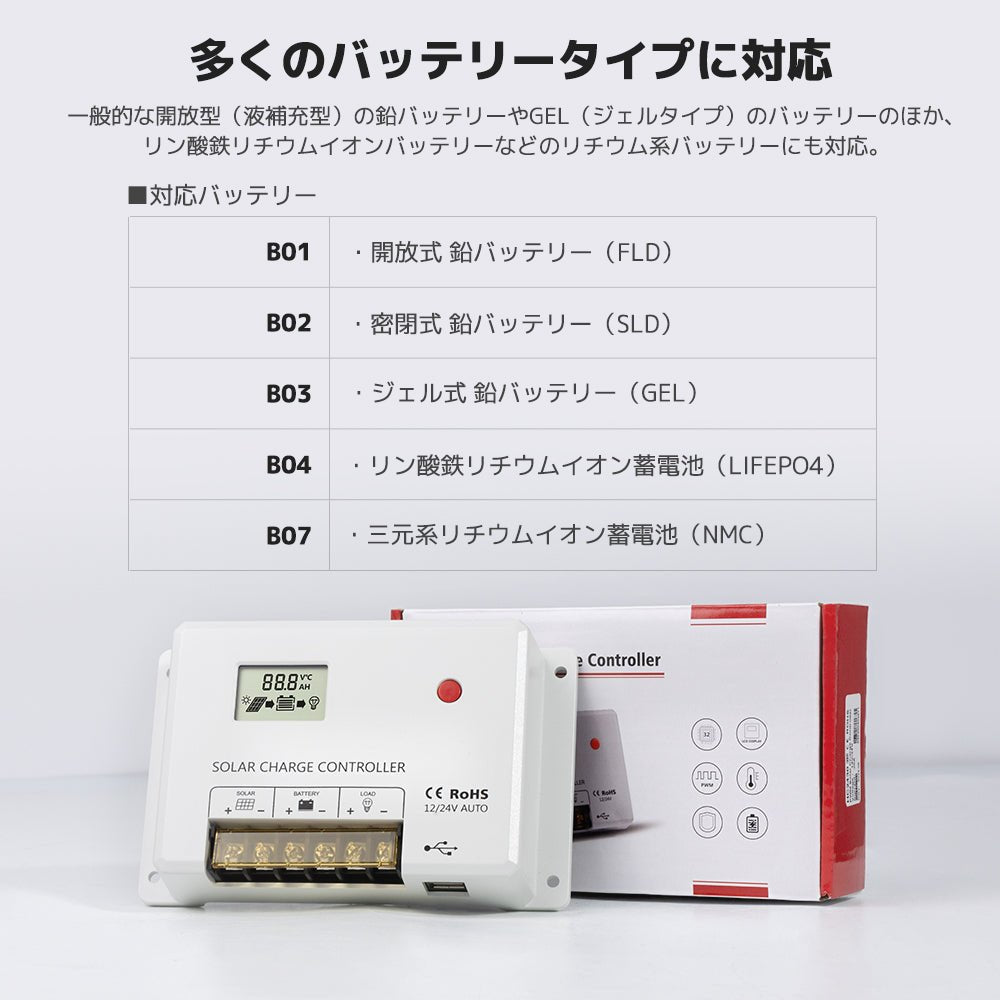

各種バッテリータイプ（Sealed、Gel、Flooded、LFP）の設定が可能です。バッテリータイプを選択すると、充電および放電のパラメーターが自動的に調整され、これによりバッテリーの寿命を延長することができます。

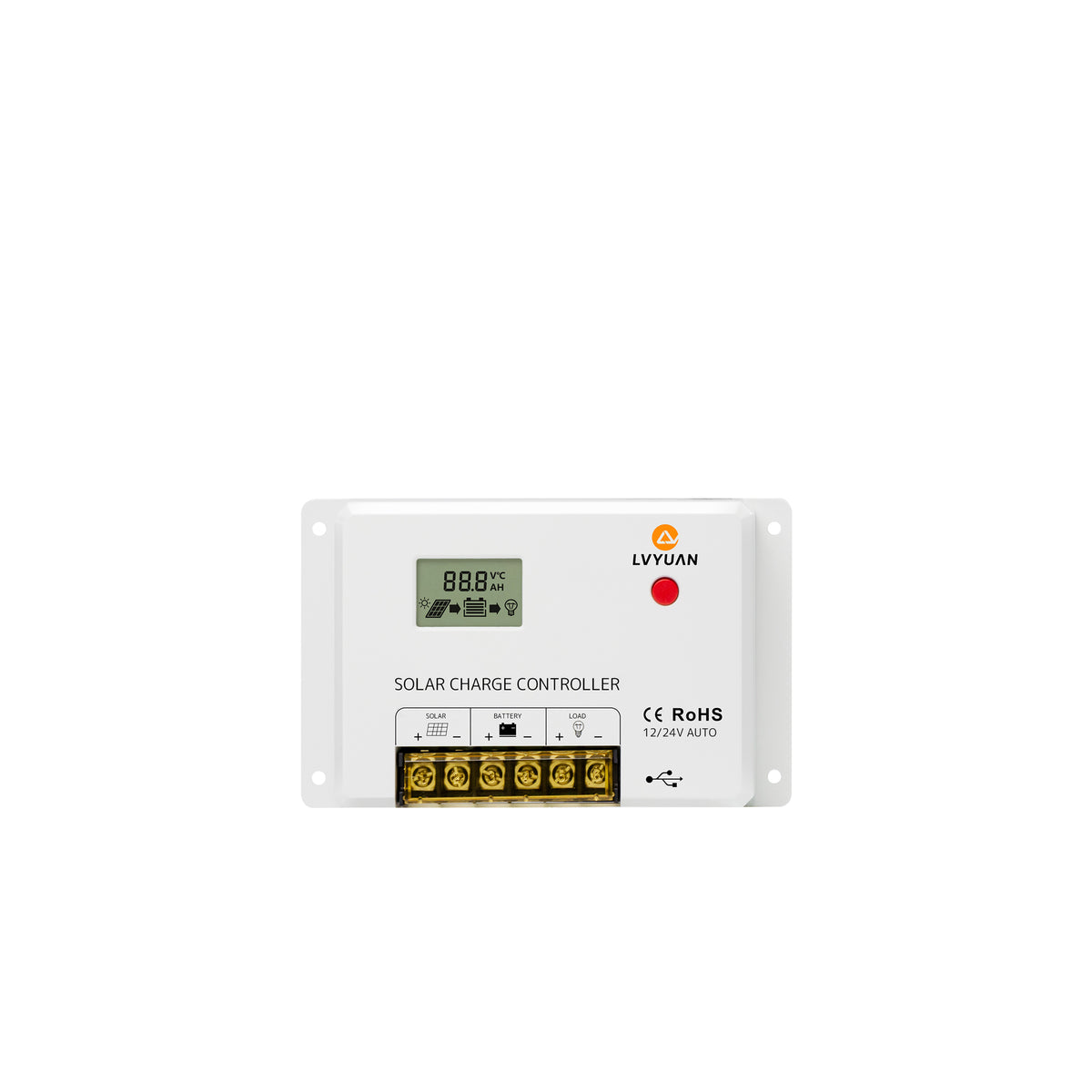

HC2410：最大電流は10A、最大PV入力電圧は50VDC、最大BAT入力電力は12Vシステムで150W 、24Vシステムで300Wの仕様となります。

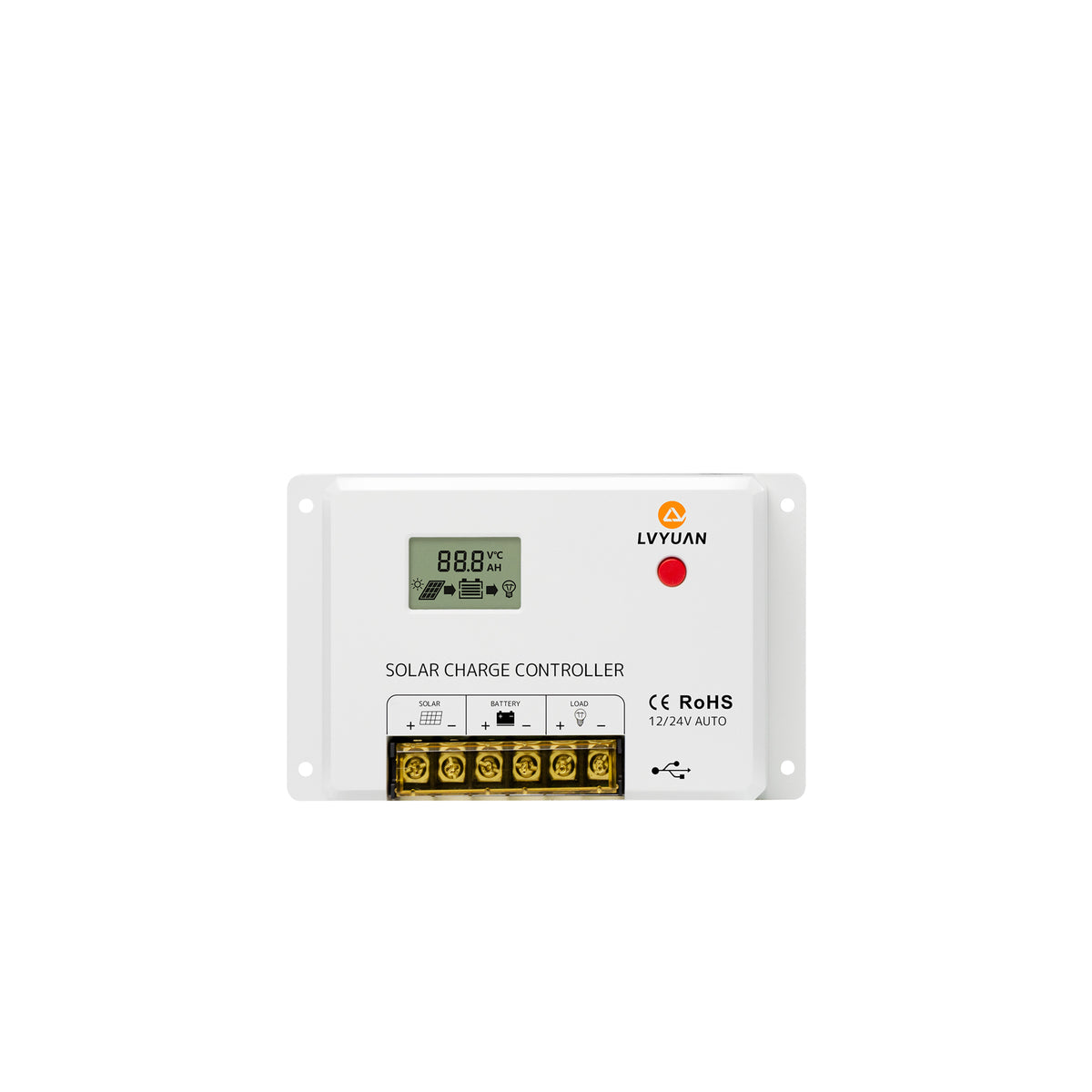

HC2420：最大電流は20A、最大PV入力電圧は50VDC、最大BAT入力電力は12Vシステムで300W 、24Vシステムで600Wの仕様となります。
HC2430：最大電流は30A、最大PV入力電圧は50VDC、最大BAT入力電力は12Vシステムで450W 、24Vシステムで900Wの仕様となります。

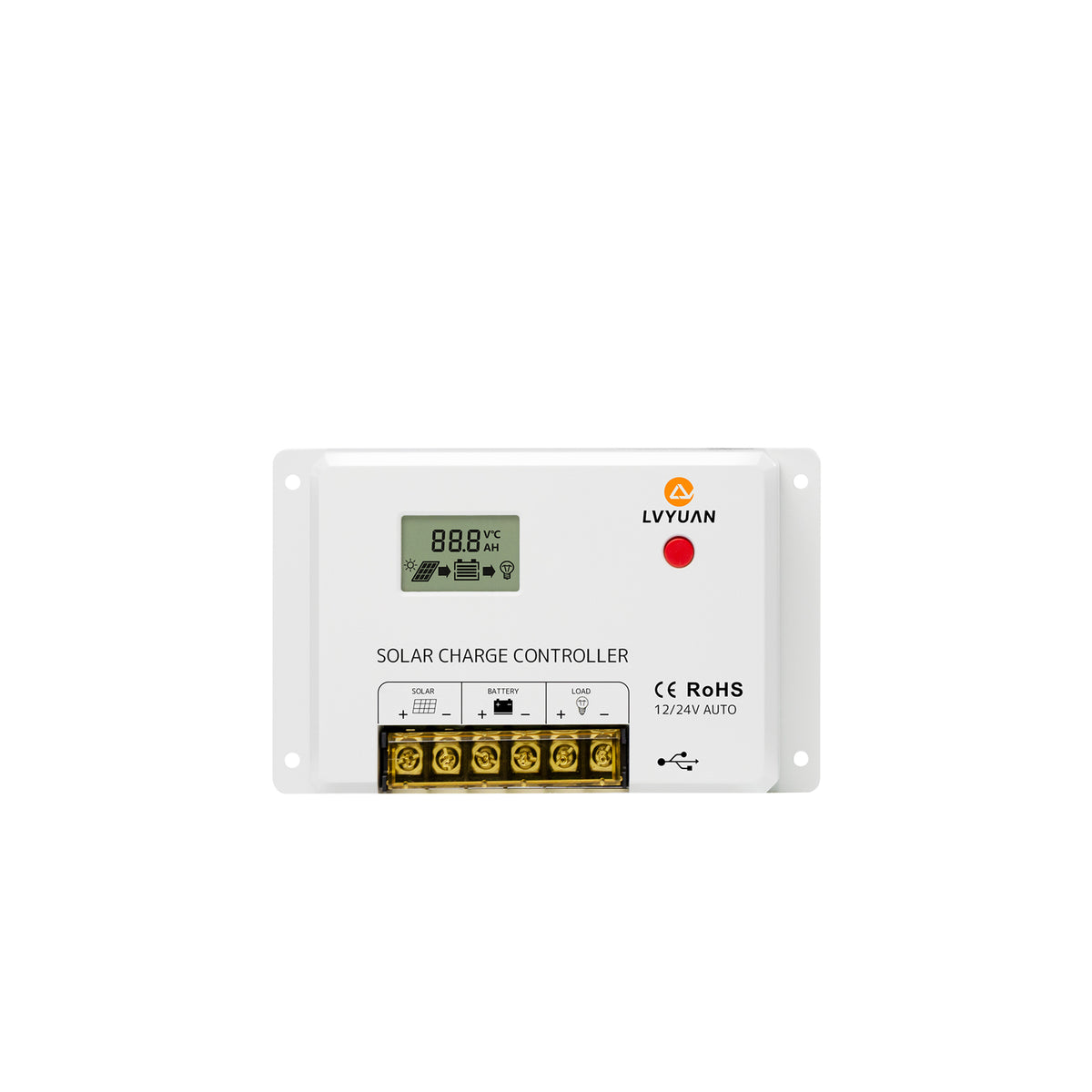

HC2440：最大電流は40A、最大PV入力電圧は50VDC、最大BAT入力電力は12Vシステムで600W 、24Vシステムで1200Wの仕様となります。

注意点

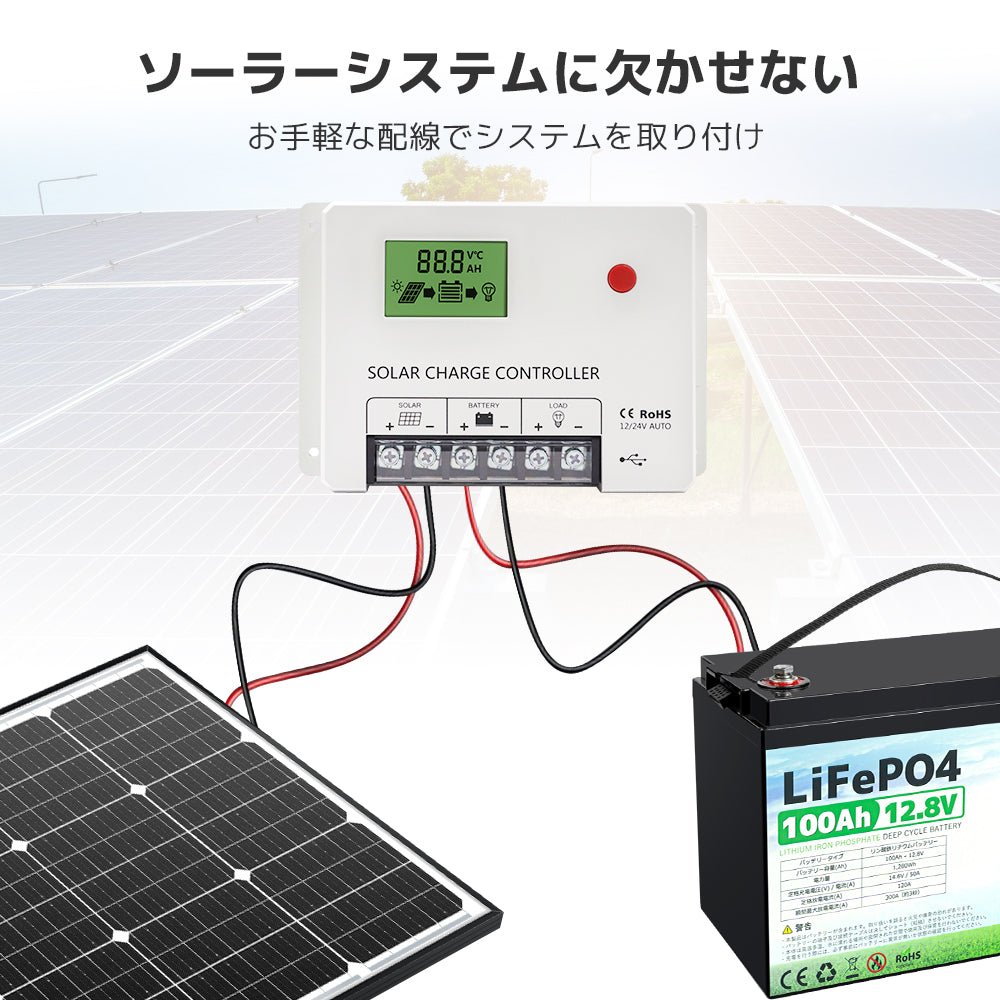

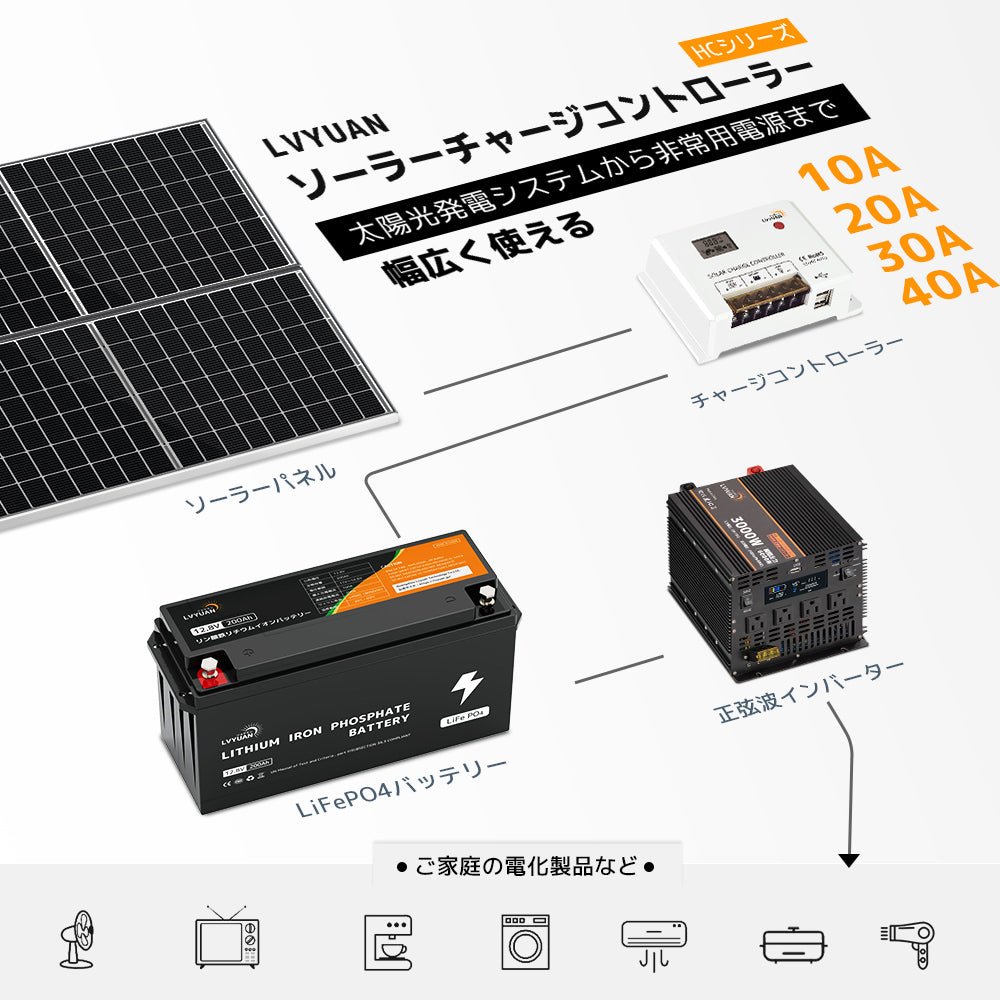

システムの接続：インバーターをご利用の場合は、負荷接続端子ではなく、バッテリーの端子に直接接続してご利用ください。（バッテリー＞＞ソーラーパネル＞＞インバーターの接続手順ルールを守ってください）

12V/24Vの切替：デフォルトのバッテリー電圧は12V (U12V)です。24Vを使用する場合はU24Vに設定します。
設置方法:ボタンを2s以上を長押しして、数字が点滅するまで、更に短く調節を押して、調整が完了した後更に2sを長押して数字が点滅しなくなるまで、設置完了です。

システムの動作：どのような動作モードを設定しても、バッテリーが低電圧になると、コントローラは強制的にロードをオフにします。

商品仕様
