商品特徴

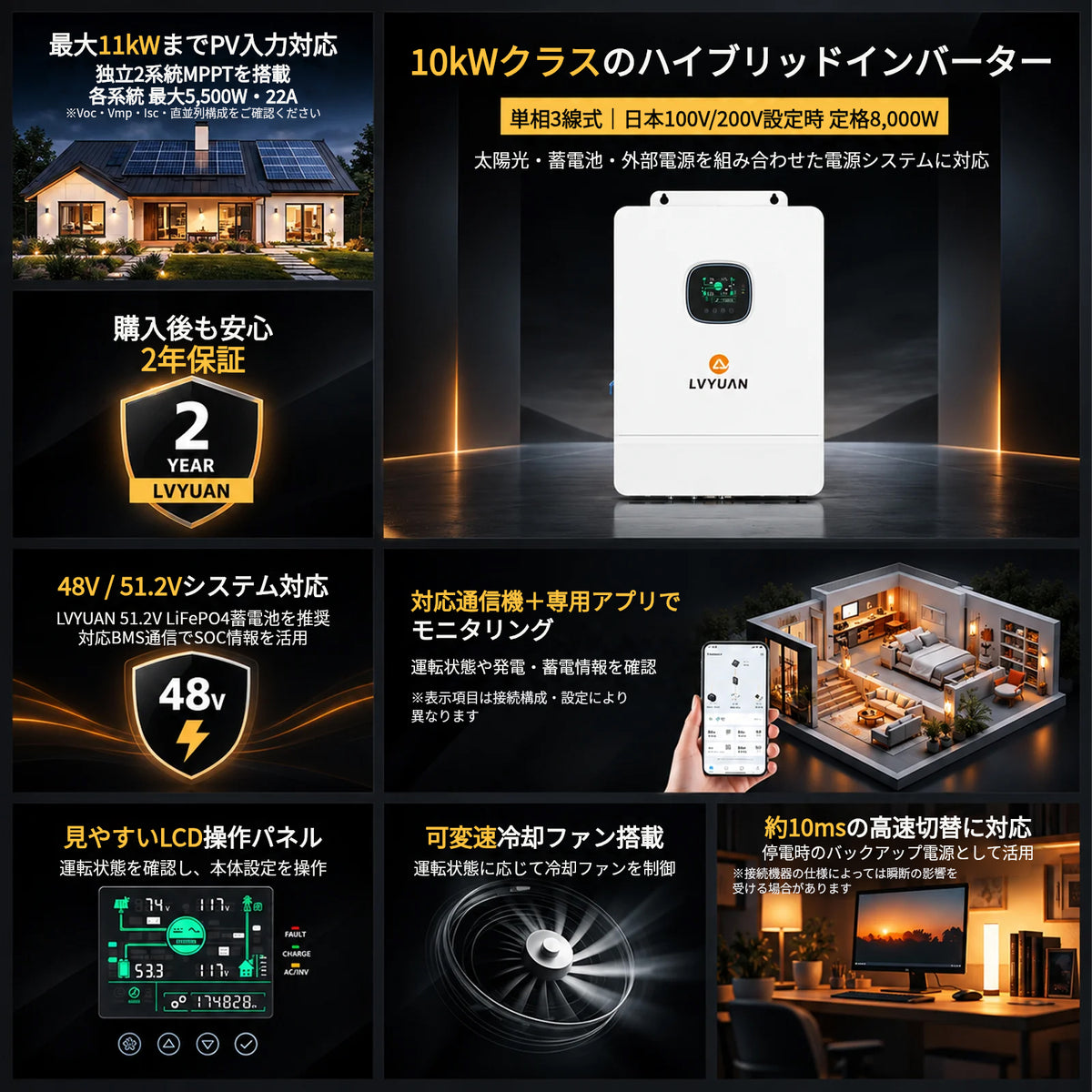

発電・蓄電・給電をつなぐ、10kWクラスの一台

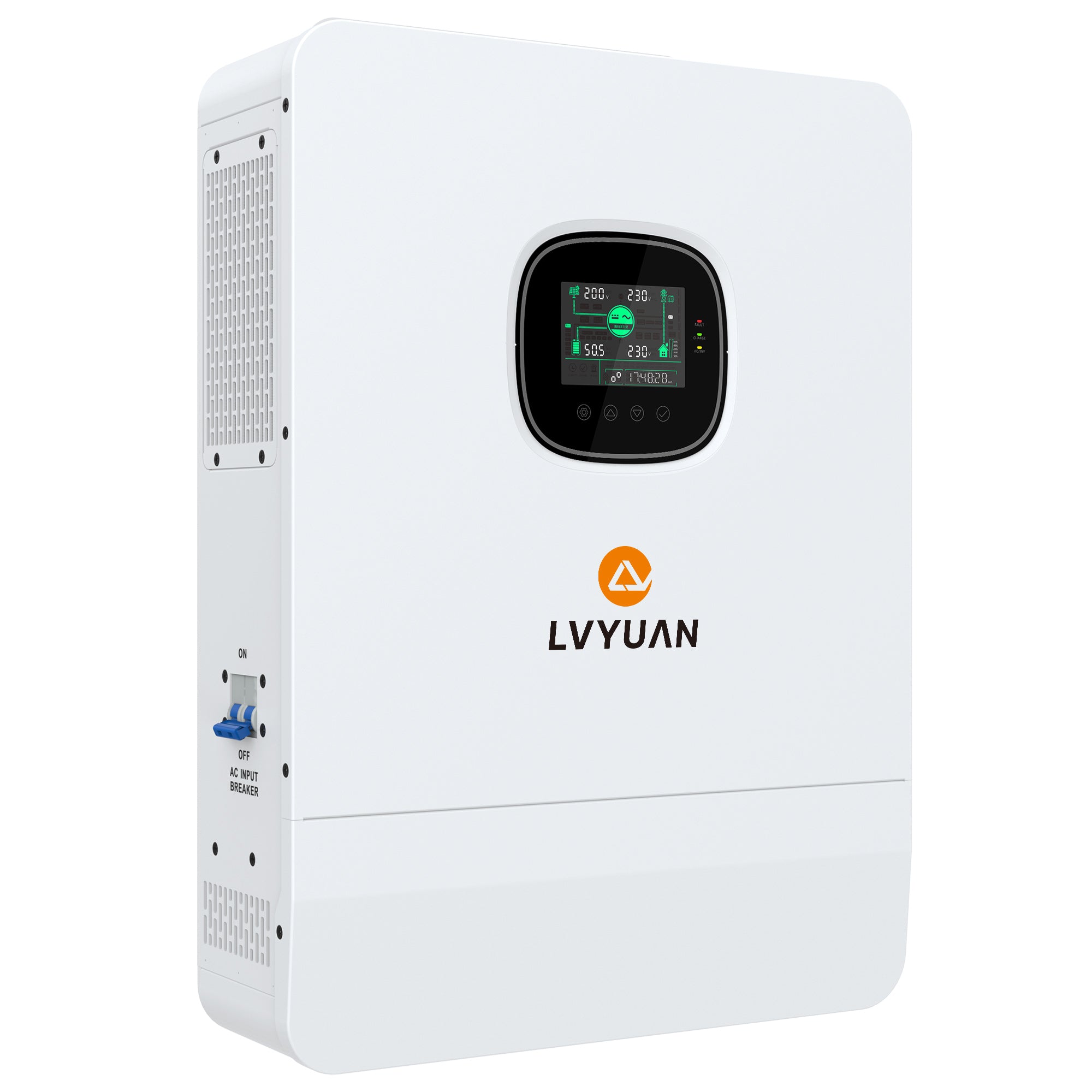

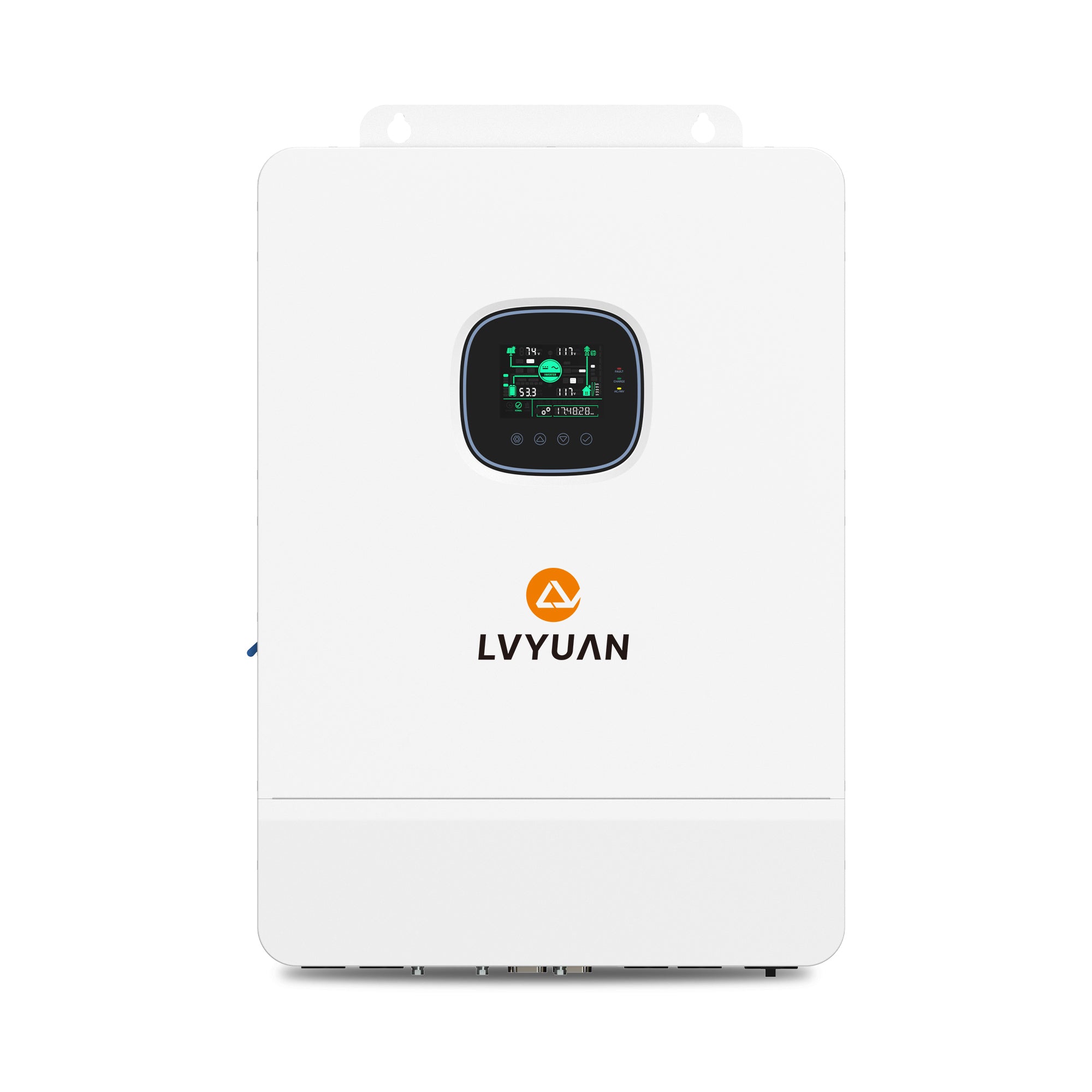

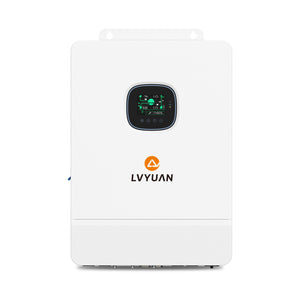

LVYUAN(リョクエン)SPI-10K-UPは、太陽光発電・対応蓄電池・商用電源を組み合わせて電力を管理する単相三線式ハイブリッドインバーターです。日本のAC100V/200V設定時の定格出力は8,000W、AC120V/240V設定時は10,000W。住宅や事業所の自家消費・バックアップ電源システムを構築できます。本商品はインバーター本体の販売で、画像内の蓄電池・ソーラーパネルは別売りです。

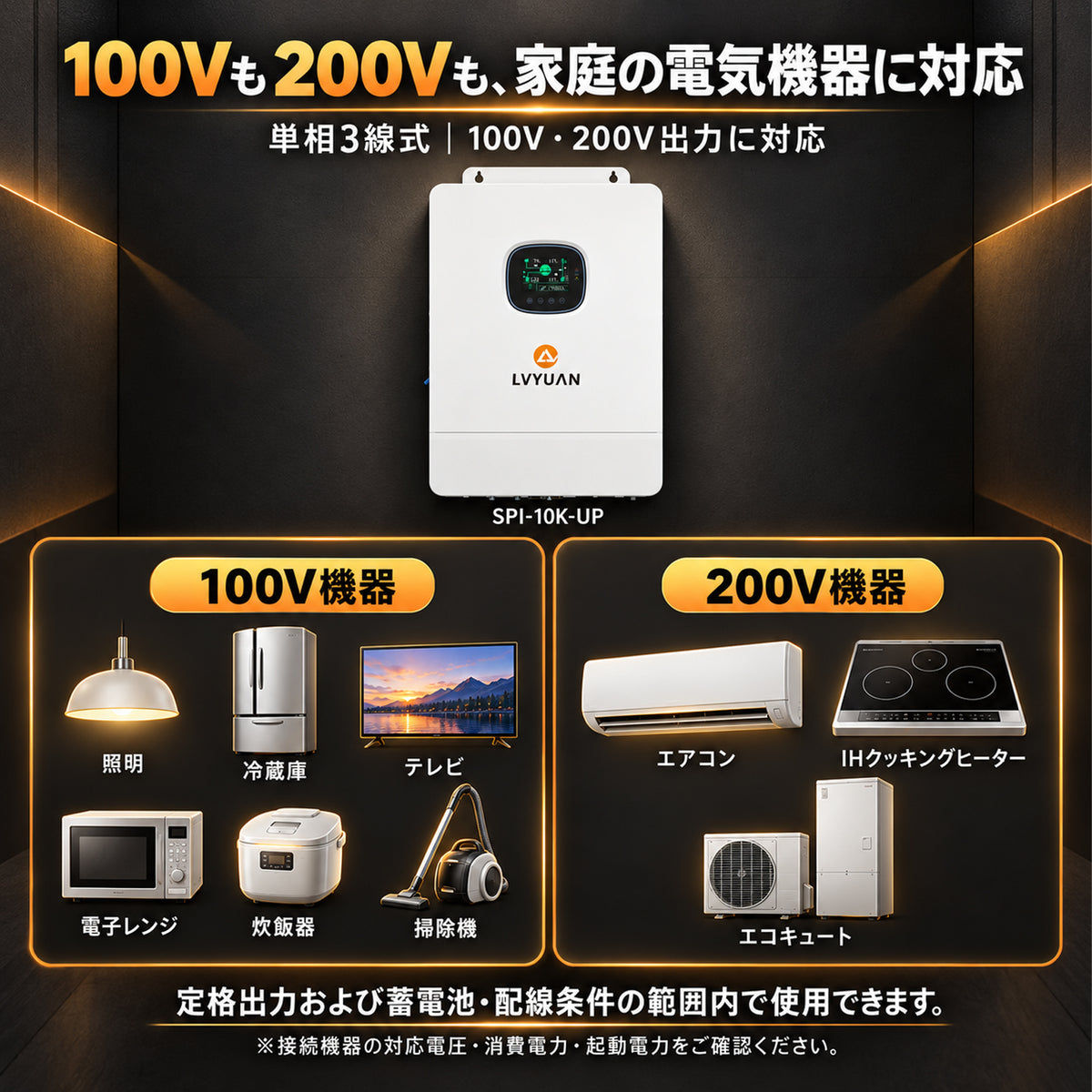

100V家電と200V機器に対応する単相三線式
単相三線式のAC100V/200V出力に対応。照明・冷蔵庫などの100V家電と、200V仕様のエアコンやIHなどを組み合わせたシステムに利用できます。同時に使える機器は、合計消費電力だけでなく、L1・L2それぞれの負荷、機器の起動電力、蓄電池の放電能力を含めて確認してください。家庭内のすべての機器を無条件に使用できるわけではありません。

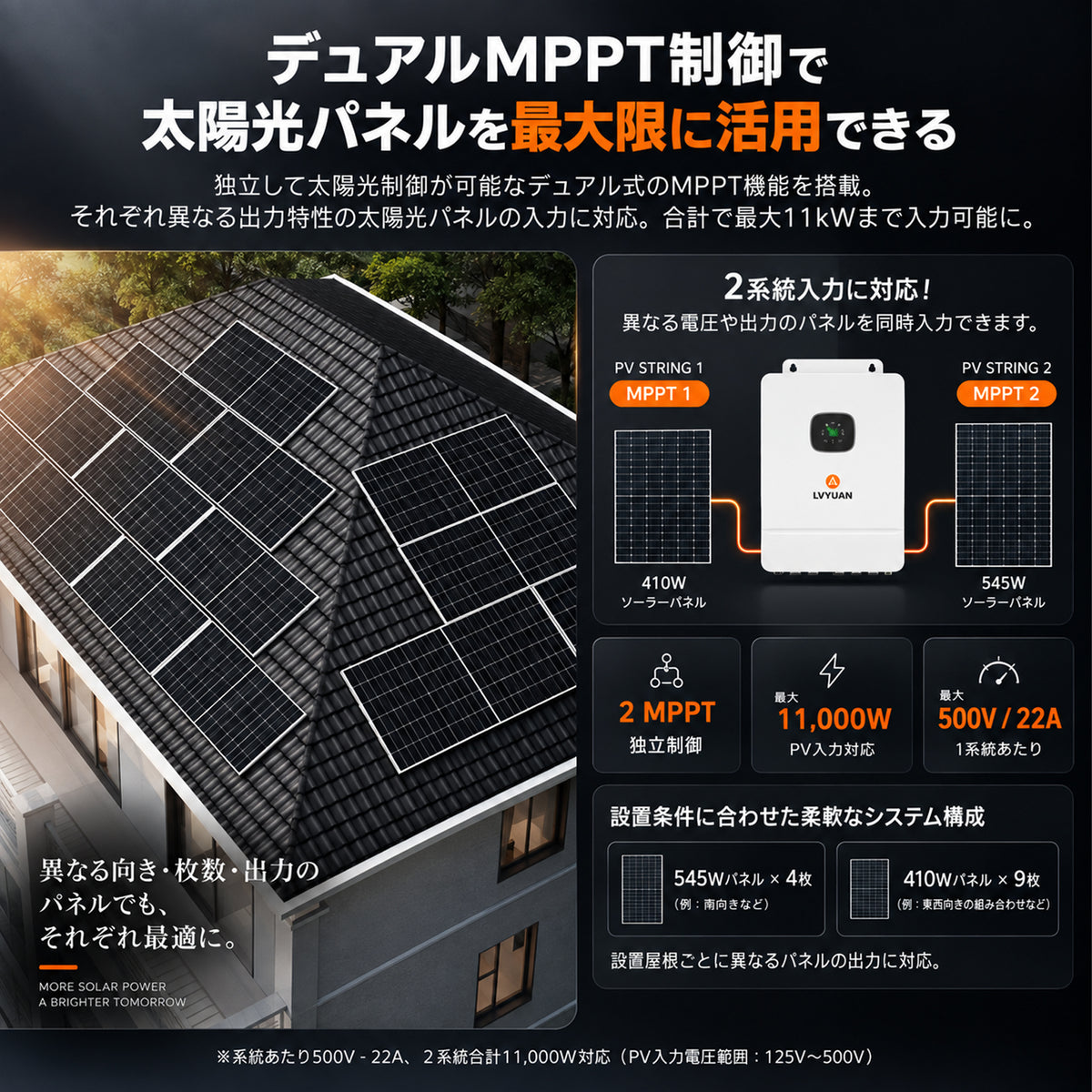

独立した2系統MPPTで、最大11,000WのPV入力
2系統の独立MPPTを搭載し、太陽光入力は各系統最大5,500W、合計最大11,000Wに対応します。入力電流は22A×2系統、MPPT動作電圧範囲は135~425Vです。屋根の方角やパネル構成が異なる場合も、各系統の入力条件を満たす範囲で個別に構成できます。低温時の開放電圧上昇を考慮し、最大入力電圧500Vを超えないように設計してください。
昼間の発電をためて、夜間や停電時に活用
太陽光で発電した電力を日中の負荷に使い、余剰分を対応蓄電池へ充電するシステムを構築できます。蓄えた電力は夜間や発電量の少ない時間帯に活用でき、停電への備えにもつながります。使用できる時間は蓄電容量、残量、負荷、運転設定などで変わります。インバーター本体には蓄電機能がないため、蓄電運用には別途対応蓄電池が必要です。

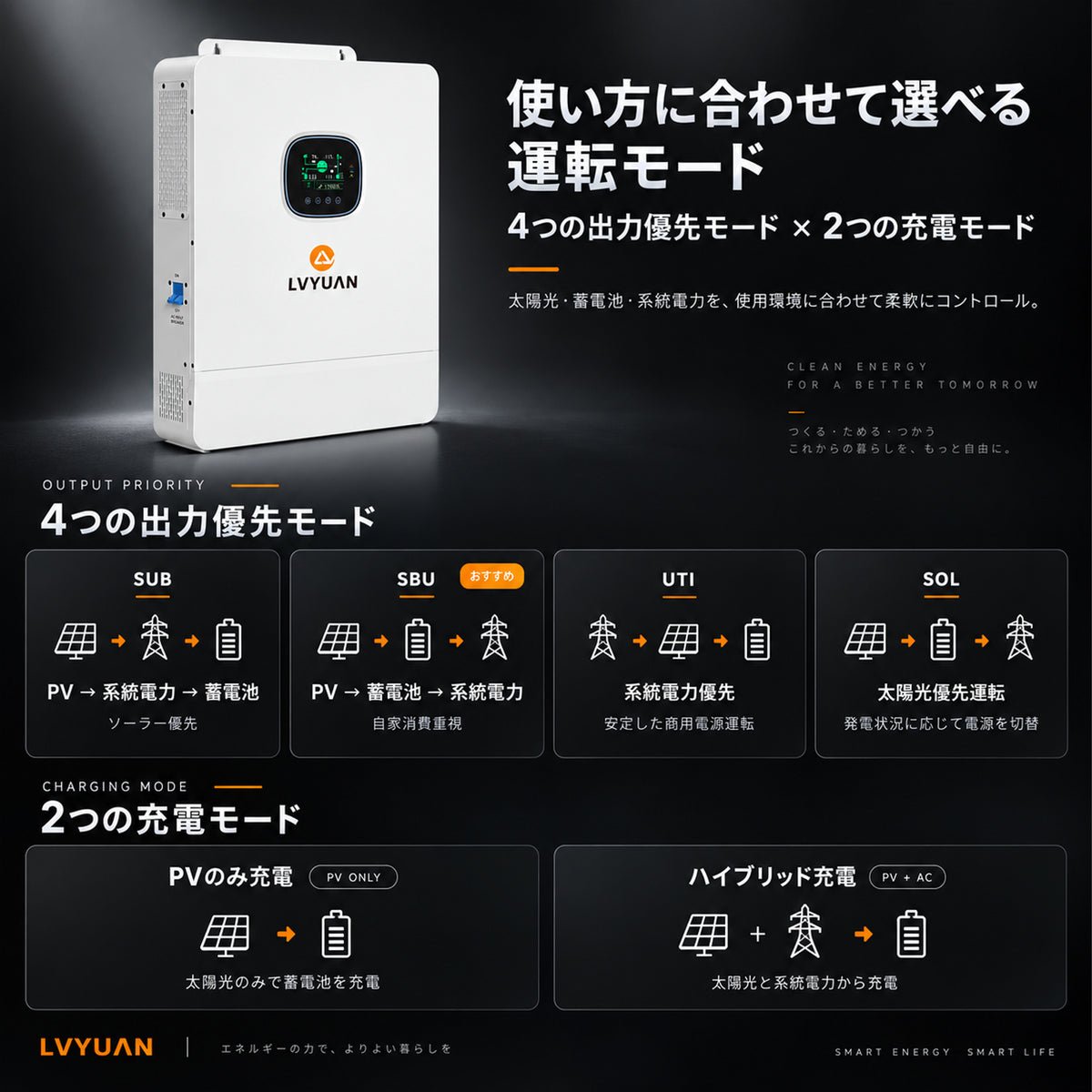

電源の優先順位と充電方法を、使い方に合わせて
太陽光・蓄電池・商用電源の優先設定や充電方法を選び、日常の使い方に合わせて運用できます。太陽光の自家消費を重視する構成や、必要に応じて商用電源から充電・バイパス給電する構成に対応。切替条件は選択したモードや電圧・SOCなどの設定で変わるため、接続する蓄電池と使用目的に合わせて調整してください。

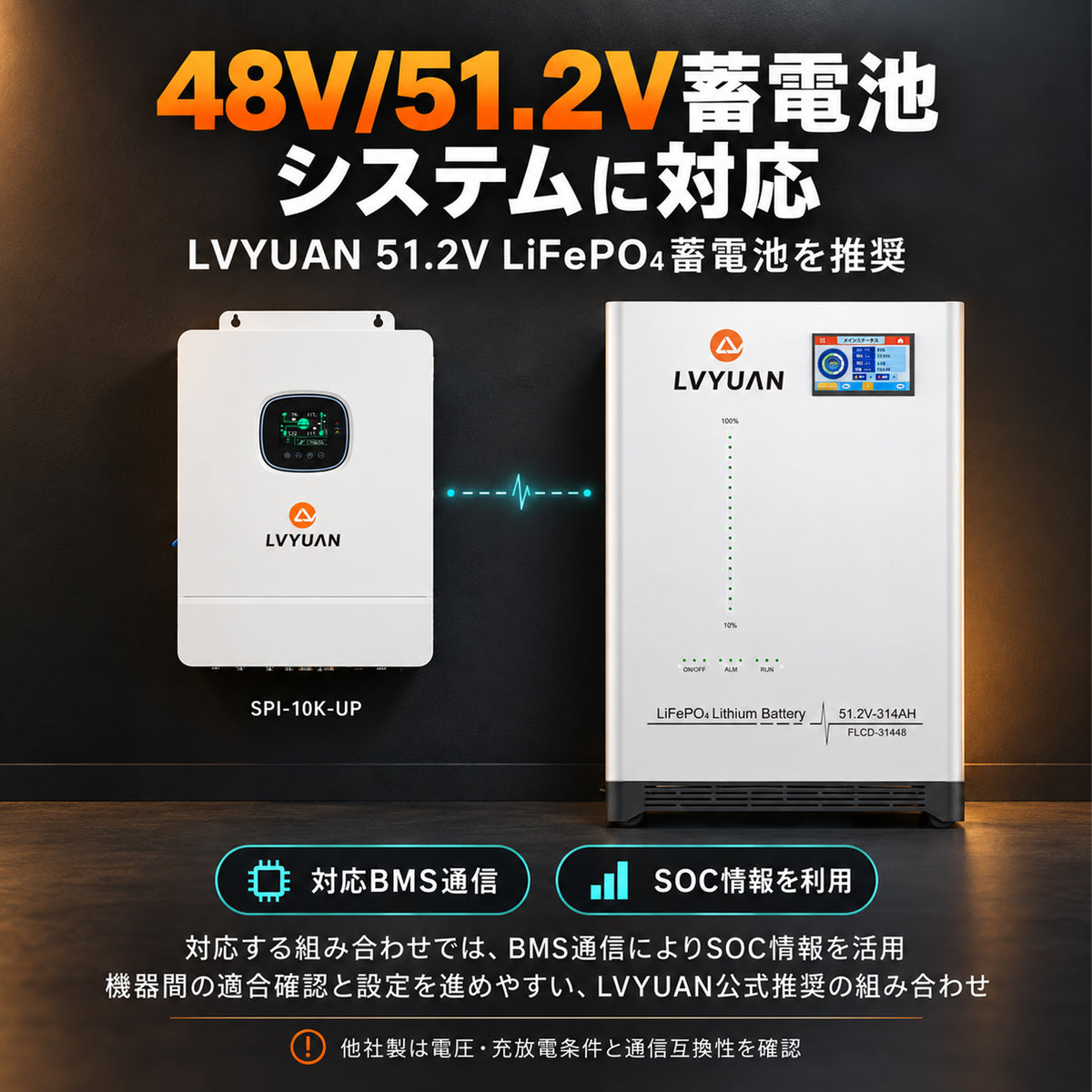

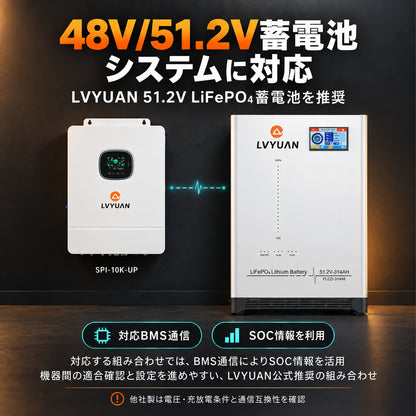

対応蓄電池とのBMS通信で、残量と状態を確認
対応するLVYUAN LiFePO4蓄電池とBMS通信を接続することで、SOC(充電残量)などの情報を確認しながら充放電を管理できます。バッテリーは48Vクラスに対応し、51.2V LiFePO4蓄電池を使用する構成も可能です。通信には対応プロトコル、正しい配線、蓄電池側とインバーター側の設定が必要です。RJ45端子の形状が同じでも、接続互換性が保証されるものではありません。
停電を検知すると、約10msでバックアップへ切替
適切な蓄電池・配線・保護設備を備えた構成では、停電や商用電源の異常を検知すると約10msを目安にバックアップ給電へ切り替わります。照明や冷蔵庫など、あらかじめ接続した回路への給電を支えます。約10msは無瞬断を保証する数値ではなく、機器によっては再起動する場合があります。瞬断を許容できない機器には、適合する専用UPSを含めて検討してください。
時間帯に合わせて、充電と放電をスケジュール
生活時間や電気料金プランに合わせて、充電・放電の時間帯を設定できます。料金の安い時間帯に充電し、必要な時間に蓄えた電力を使うなど、目的に合わせた運用を組み立てられます。実際の動作は電源優先設定、蓄電池の残量、充放電上限などにも左右されます。電気料金の削減額は、契約プランや充放電損失、使用状況によって異なります。

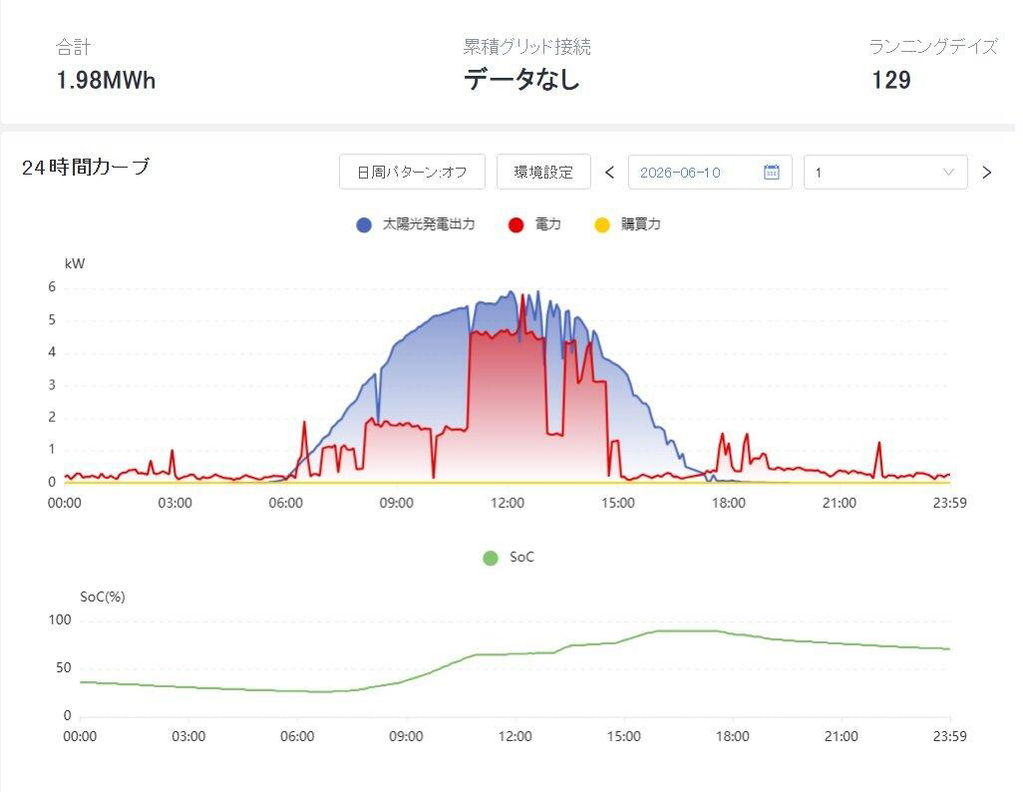

アプリで、発電・蓄電・消費電力を見える化
対応するデータ通信機器とネットワーク環境を組み合わせることで、スマートフォンアプリによる遠隔モニタリングに対応します。発電状況や負荷の消費電力、対応蓄電池の状態、運転履歴などを確認し、日々の電力利用を把握できます。表示項目は接続機器と通信構成により異なります。通信機器の同梱有無は「単品」「データ通信機付き」などの購入オプションをご確認ください。

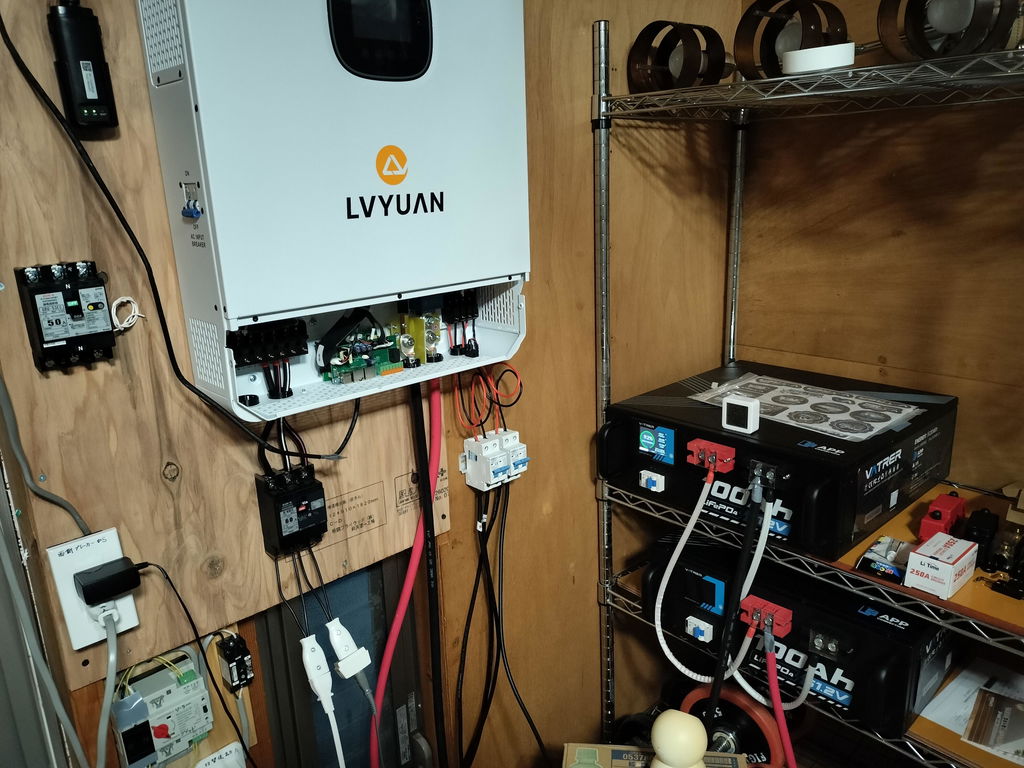

住宅・ガレージ・事業所の屋内電源設備に
住宅の自家消費や停電対策をはじめ、ガレージ、作業施設、オフグリッド設備などに合わせた電源システムを設計できます。本機はIP20の屋内専用品です。雨水・結露・直射日光を避け、乾燥した通風の良い場所に固定し、放熱と保守のスペースを確保してください。分電盤への接続、接地、切替・保護設備の施工は、有資格の専門業者へご依頼ください。
商品仕様
よくある質問
Q. 100V/200Vで10,000Wを出力できますか?
A. 日本のAC100V/200V設定時の定格出力は8,000Wです。10,000WはAC120V/240V設定時の仕様です。出力を増やす目的だけで電圧設定を変更せず、接続する機器の対応電圧と回路条件を確認してください。
Q. 100Vと200Vの機器を同時に使用できますか?
A. 単相三線式100V/200Vの構成で使用できます。合計負荷に加え、L1・L2それぞれの負荷、起動電力、バッテリーの放電能力、配線・保護機器の容量を確認してください。三相200V機器には、そのまま対応するものではありません。
Q. どのような蓄電池を接続できますか?
A. 48Vクラスの対応蓄電池を使用します。51.2V LiFePO4蓄電池を含め、充放電電圧・許容電流・通信条件が適合する構成を選定してください。12Vや24Vの蓄電池をそのまま接続することはできません。必要な台数は容量だけでなく、使用負荷に対する連続放電電流とBMSの許容値から判断します。
Q. 太陽光パネルは最大何枚まで接続できますか?
A. 枚数はパネルの仕様と接続方法で変わります。PV入力は合計最大11,000W、各MPPT最大5,500W・22A、MPPT動作範囲135~425V、最大開放電圧500Vです。パネルのVoc・Vmp・Isc・Impと最低気温を確認し、各入力の上限を超えないように設計してください。
Q. BMS通信はどの蓄電池でも使えますか?
A. 通信プロトコルと端子配列が適合し、正しい設定ができる蓄電池に限られます。対応するLVYUAN蓄電池との組み合わせをご確認ください。BMS通信を使用しない構成では、接続可否と電圧による充放電設定を個別に確認する必要があります。
Q. 停電しても絶対に電源は途切れませんか?
A. バックアップ切替の目安は約10msで、無瞬断を保証するものではありません。接続機器によっては停止や再起動が起きる場合があります。給電時間は蓄電池容量・SOC・負荷によって異なります。
Q. アプリ監視に必要なものは何ですか?
A. 本機に対応するデータ通信機器、ネットワーク環境、専用アプリが必要です。「単品」と「データ通信機付き」ではセット内容が異なります。通信機器の型番と対応条件を確認して選択してください。
Q. インバーターを並列に増設できますか?
A. SPI-10K-UPは対応条件を満たす構成で最大6台までの並列運転に対応します。同一対応モデル、必要な並列・通信部材、適切な配線と設定が必要です。合計出力も電圧設定に左右され、100V/200V設定時は1台あたり定格8,000Wが基準です。
Q. 電力会社へ売電できますか?設置工事は必要ですか?
A. 本製品は自家消費・バックアップ用のシステム構築を想定しており、系統への売電用途には対応していません。商用電源はAC入力として充電やバイパス給電に利用します。分電盤・接地・切替・保護機器を含む設計と施工は、有資格の専門業者にご依頼ください。
Q. 蓄電池やソーラーパネルも付属しますか?
A. 本商品はハイブリッドインバーター本体の販売です。画像内の蓄電池、ソーラーパネル、スマートフォン、住宅設備などはシステム構成のイメージであり、付属しません。通信機器などの付属品は購入オプションをご確認ください。設置工事や分電盤・保護設備は別途必要です。
