LVYUAN 3000W単相2線式ハイブリッド発電・蓄電システム

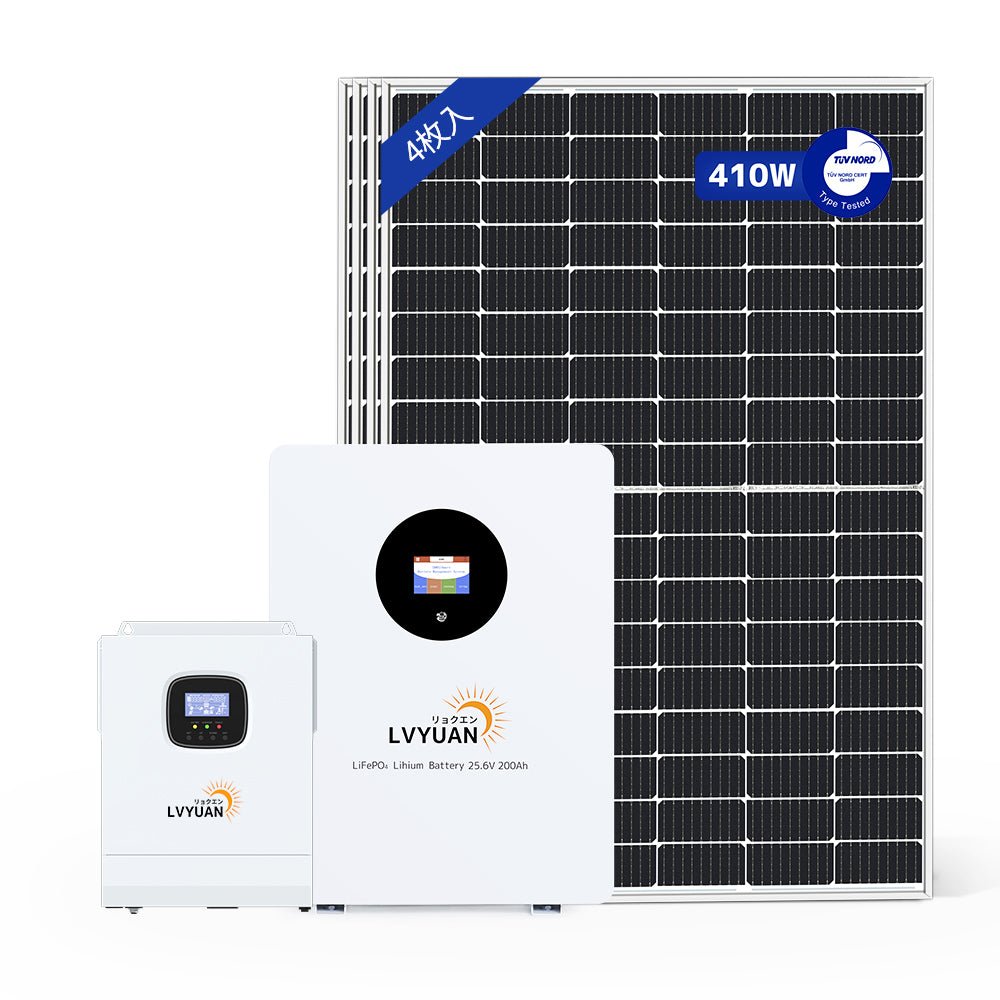

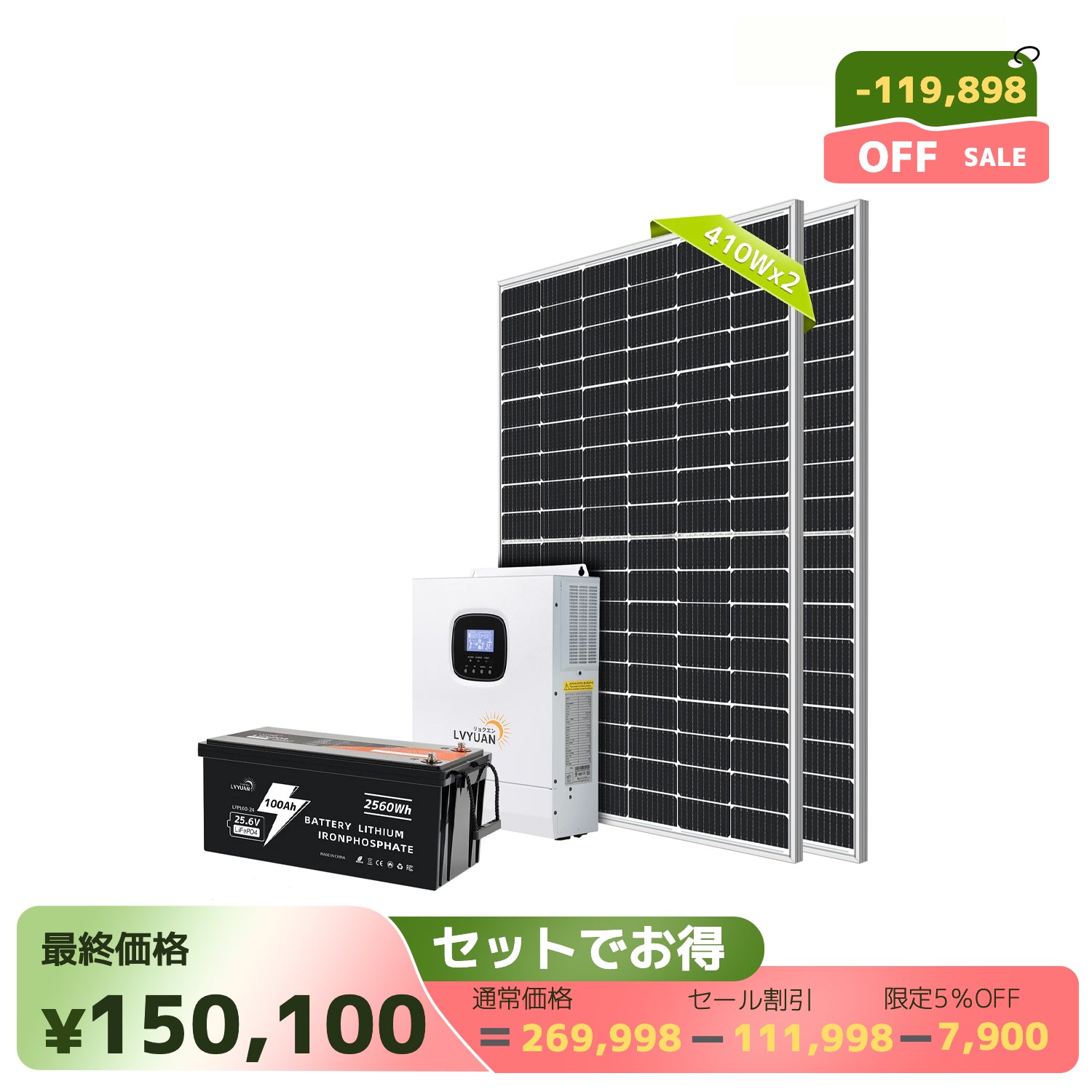

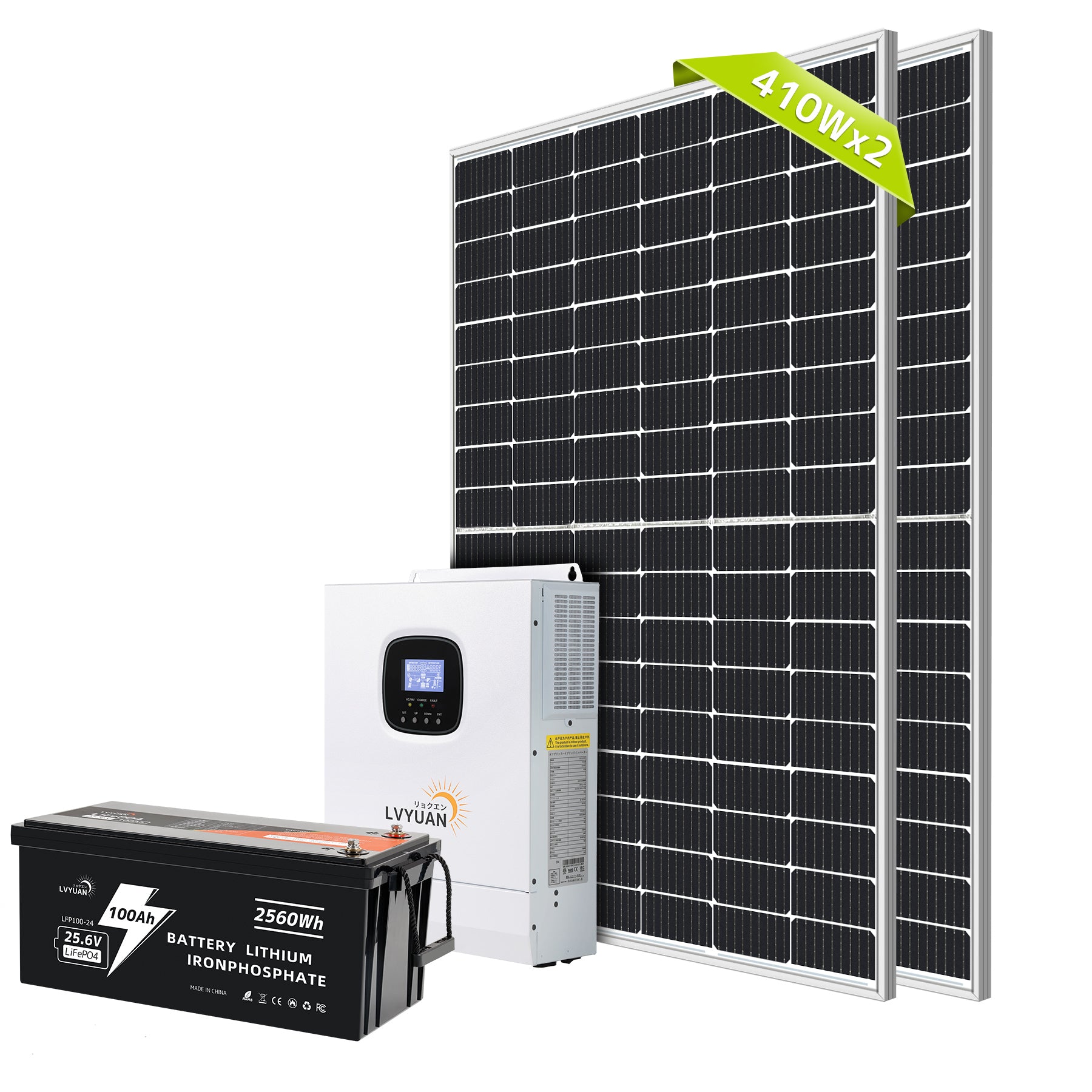

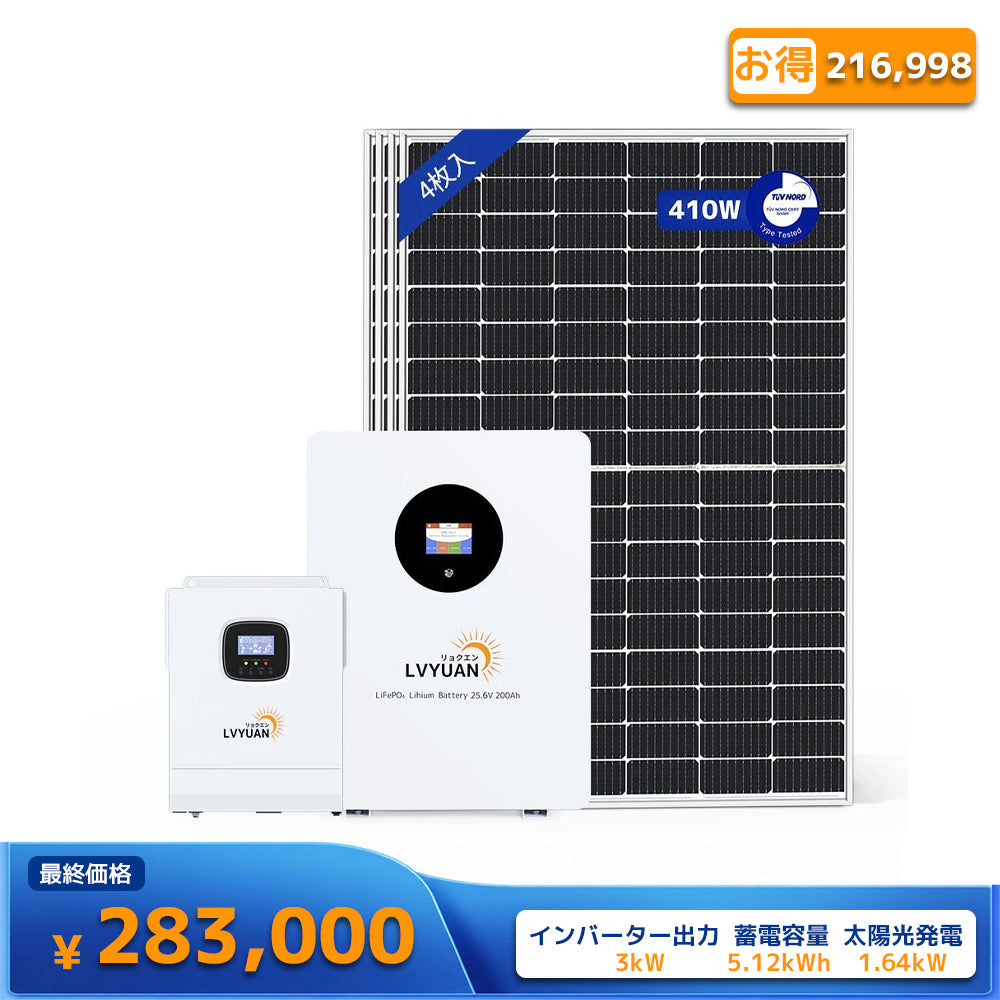

主な違いは蓄電容量です。LIGHTは25.6V・100Ahで公称2.56kWh、PLUSは25.6V・200Ahで公称5.12kWhです。インバーターはいずれもHSI3000Uです。パネル枚数や付属部材は選択する構成で異なるため、注文時に販売内容をご確認ください。

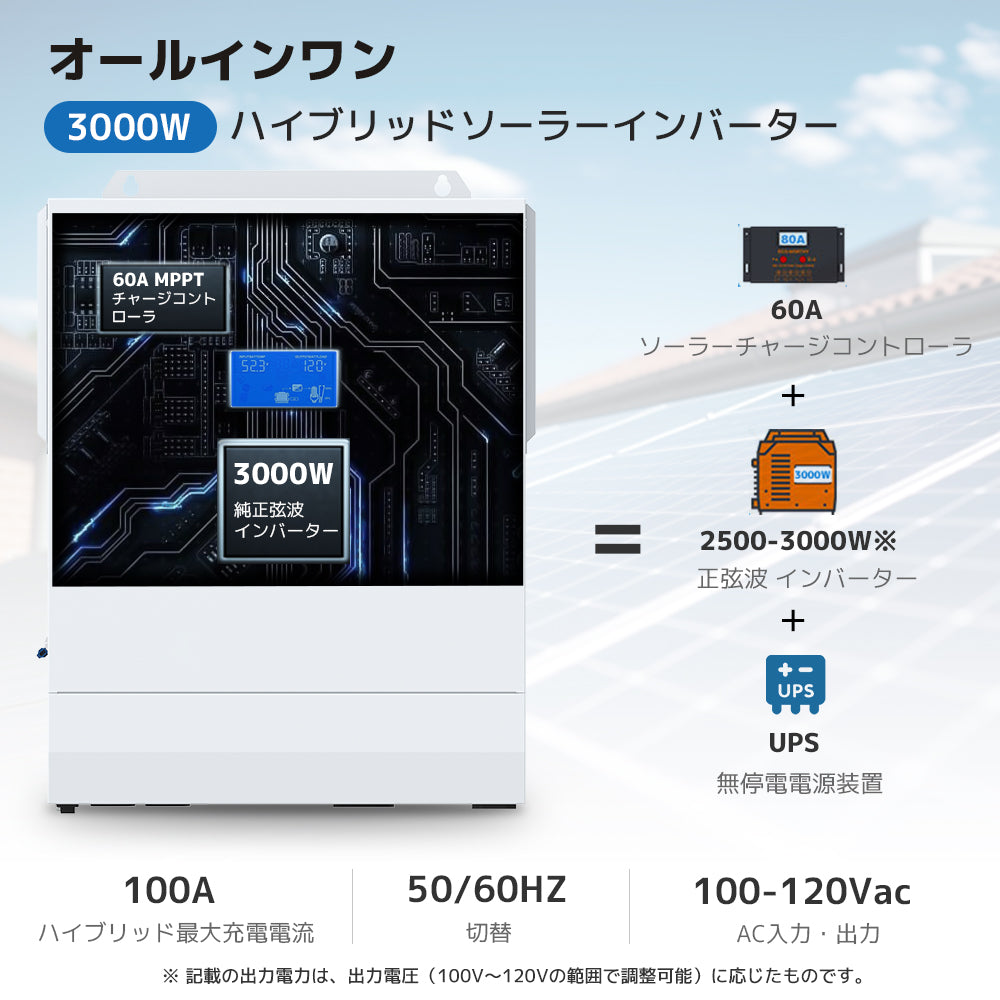

取扱説明書上、HSI3000Uの定格出力は100V設定時2,400W、120V設定時3,000Wです。3000Wシリーズという名称だけで100V・3000Wの連続使用を判断しないでください。使用機器の合計消費電力、起動電力、バッテリーとBMSの放電条件をすべて確認する必要があります。100V専用機器へ120Vを供給しないでください。

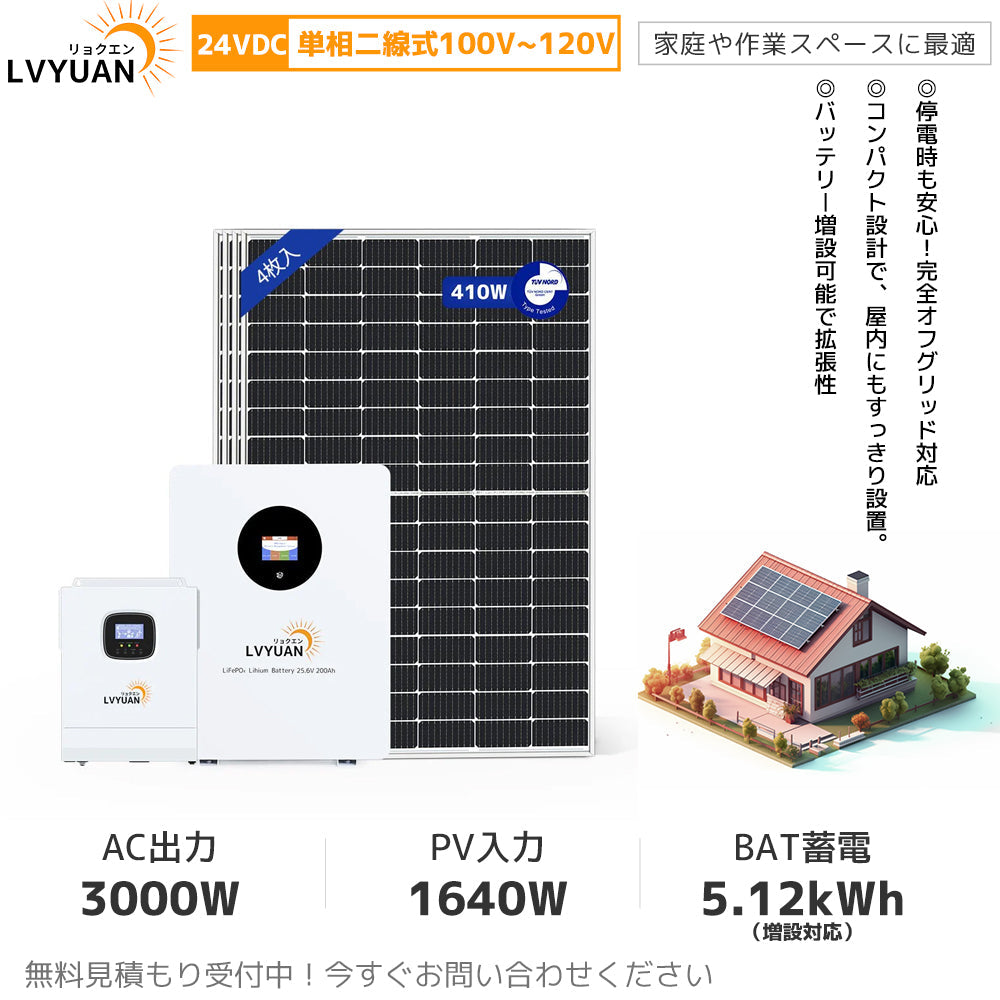

410W×4枚の公称合計は1,640Wで、HSI3000UのPV最大入力1,600Wを上回ります。4枚をそのまま同時接続できる構成としてご案内することはできません。ご購入前に、採用するインバーターの仕様とパネル構成をご相談ください。直列・並列の変更だけで公称合計電力が小さくなるわけではありません。

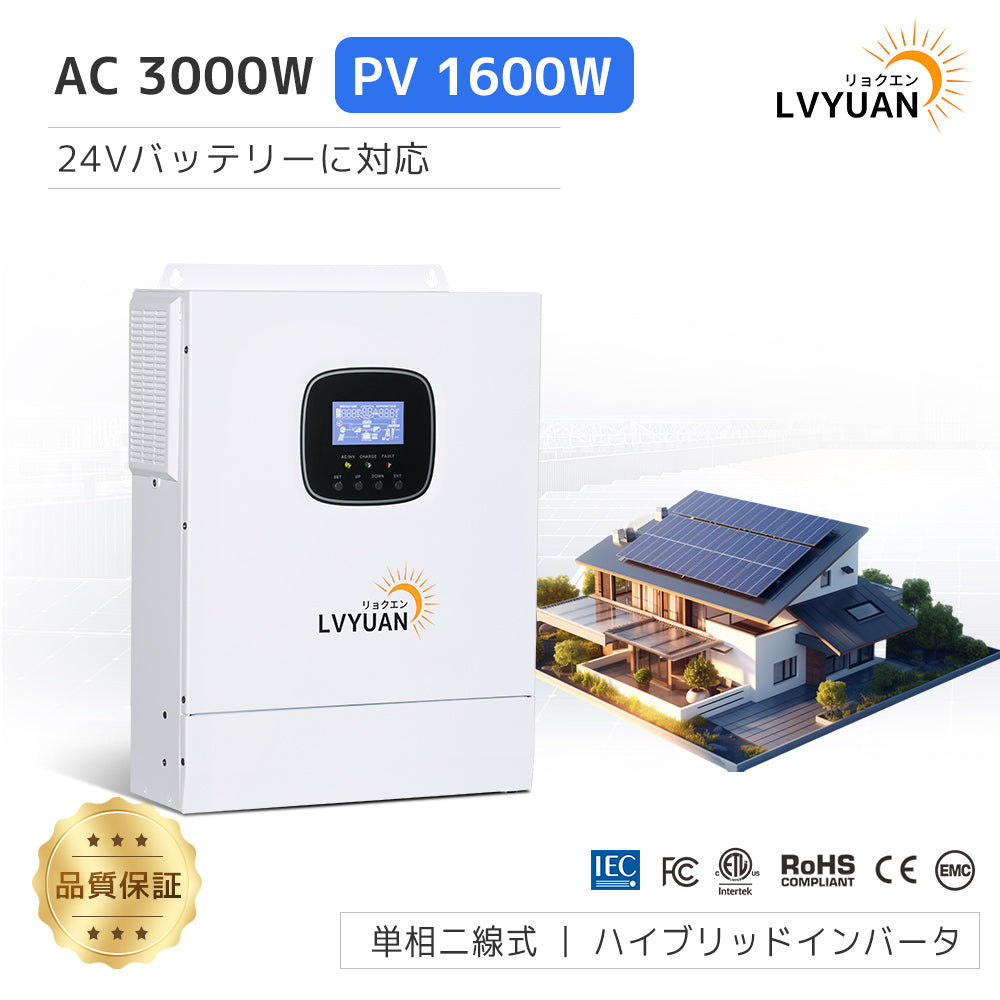

HSI3000UのMPPT動作電圧範囲は40～90Vdc、PV開放電圧範囲は30～108Vdc、PV最大入力は1,600W・40Aです。パネル銘板のVmp、Voc、電流と低温時の電圧上昇を確認し、すべての条件を満たすように構成してください。枚数だけで接続方法を決めず、施工前に専門業者へ確認してください。

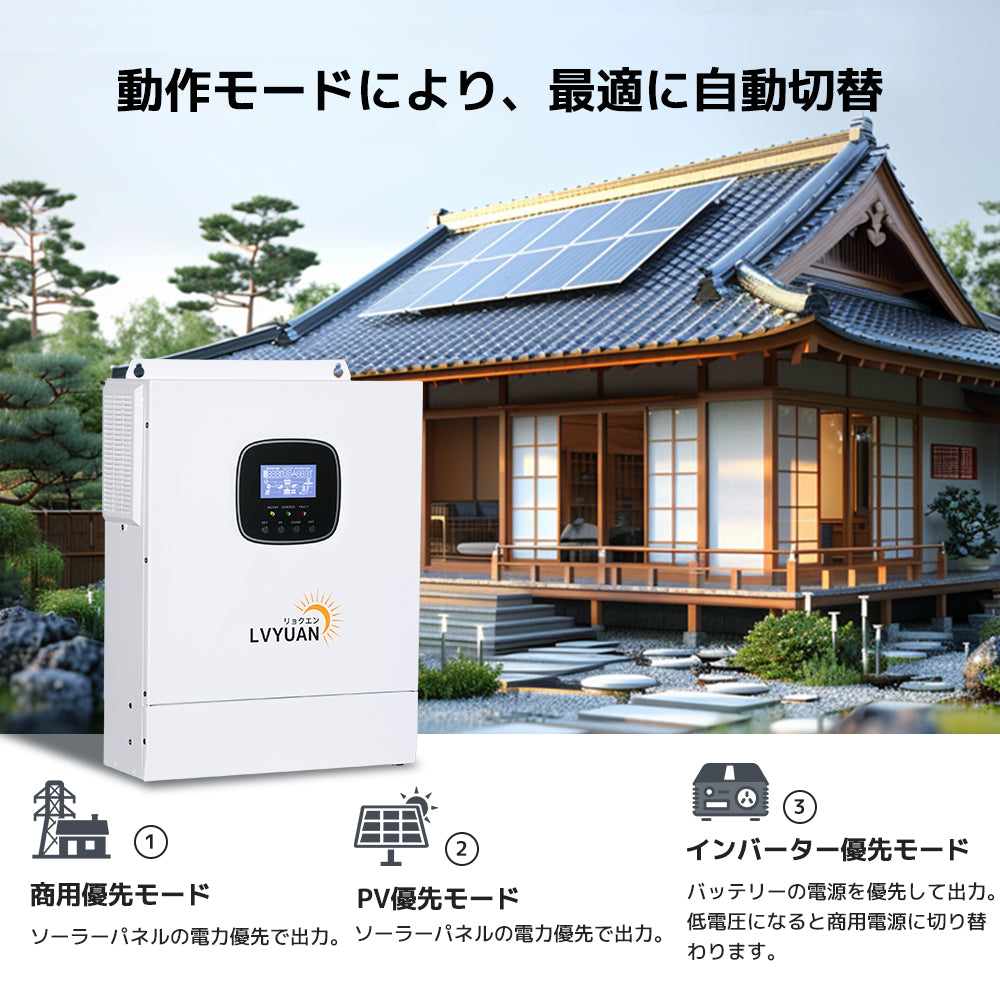

太陽光のみで充電するOSOと、太陽光・商用電源を併用するSNUを選択できます。商用電源を接続しない運用では、発電量と蓄電池残量の範囲内で使用します。残量や発電が不足すると給電を継続できないため、負荷と必要な蓄電量に合わせた設計が必要です。

UPS切替時間は約10msが目安ですが、負荷や運転条件によって異なり、すべての機器の無停止を保証するものではありません。使用時間の画像も仮定条件に基づく計算例です。使用する機器の消費電力、バッテリー残量、温度や本体消費などに応じて、実際の時間は変わります。

HSI3000UはIP20の屋内専用機です。ガレージや小屋も、取扱説明書に定める温度・湿度・防水・換気条件を満たす必要があります。取扱説明書では自動車・船舶などの特殊条件下への設置を禁止しているため、画像を根拠に車載設置できるとは判断しないでください。

本ページは単相2線式の100V利用を想定したシステムで、単相3線式100V／200Vの同時出力システムではありません。200V機器の接続は前提にしていません。また、HSI3000Uは自家消費を目的とするオフグリッド機であり、商用電源側への逆潮流や売電には対応しません。

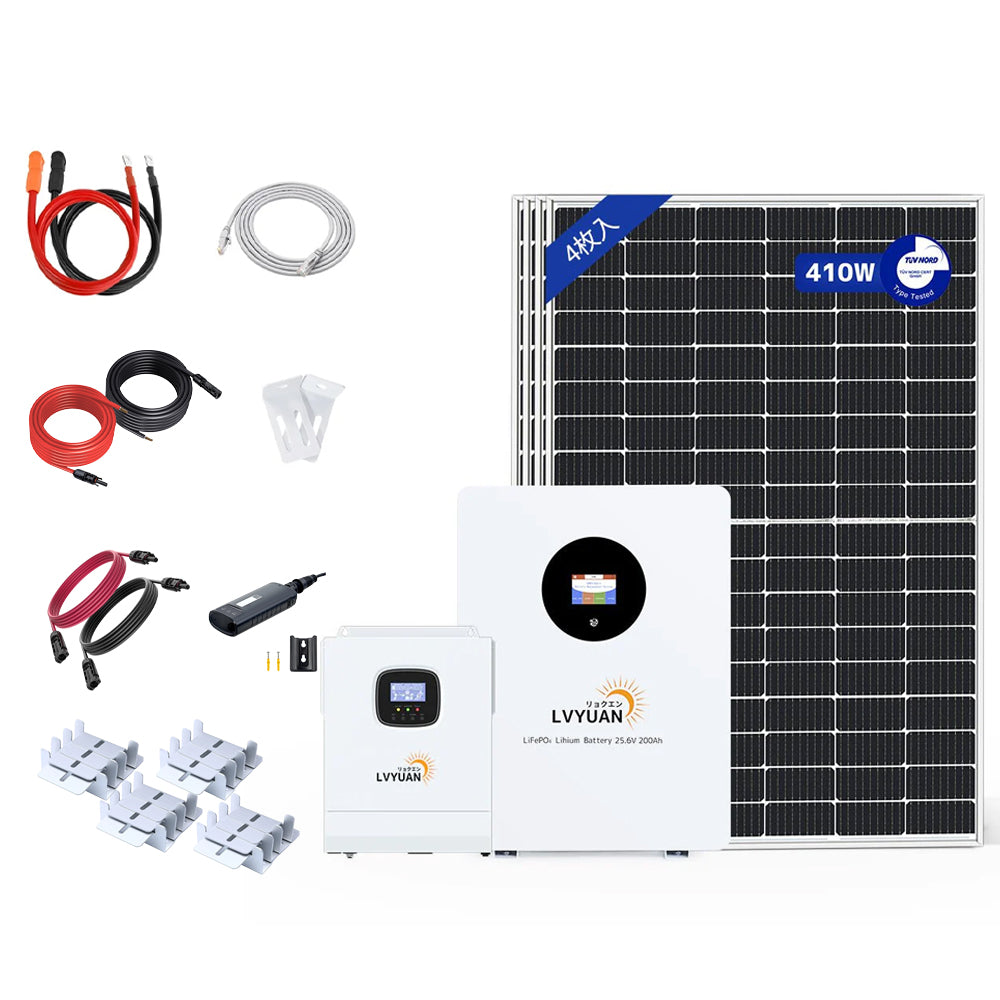

画像の構成一覧を参考にしつつ、ご注文時の商品選択欄と付属品一覧をご確認ください。必要なケーブル長、固定部材、遮断器や接地、施工内容は現場条件で異なります。Wi-Fiによる遠隔確認には対応する通信機と専用アプリが必要です。画像だけを根拠に、工事や追加部材、通信機がすべて付属すると判断しないでください。

大型配送便は会社・事業所宛への配送を基本とし、個人のお客様は原則として最寄り営業所止めとなります。配送先情報をもとに販売店からご案内しますので、受け取り方法、搬送手段、設置場所までの搬入経路をご確認ください。詳しくは下記「配送相関」をご覧ください。
